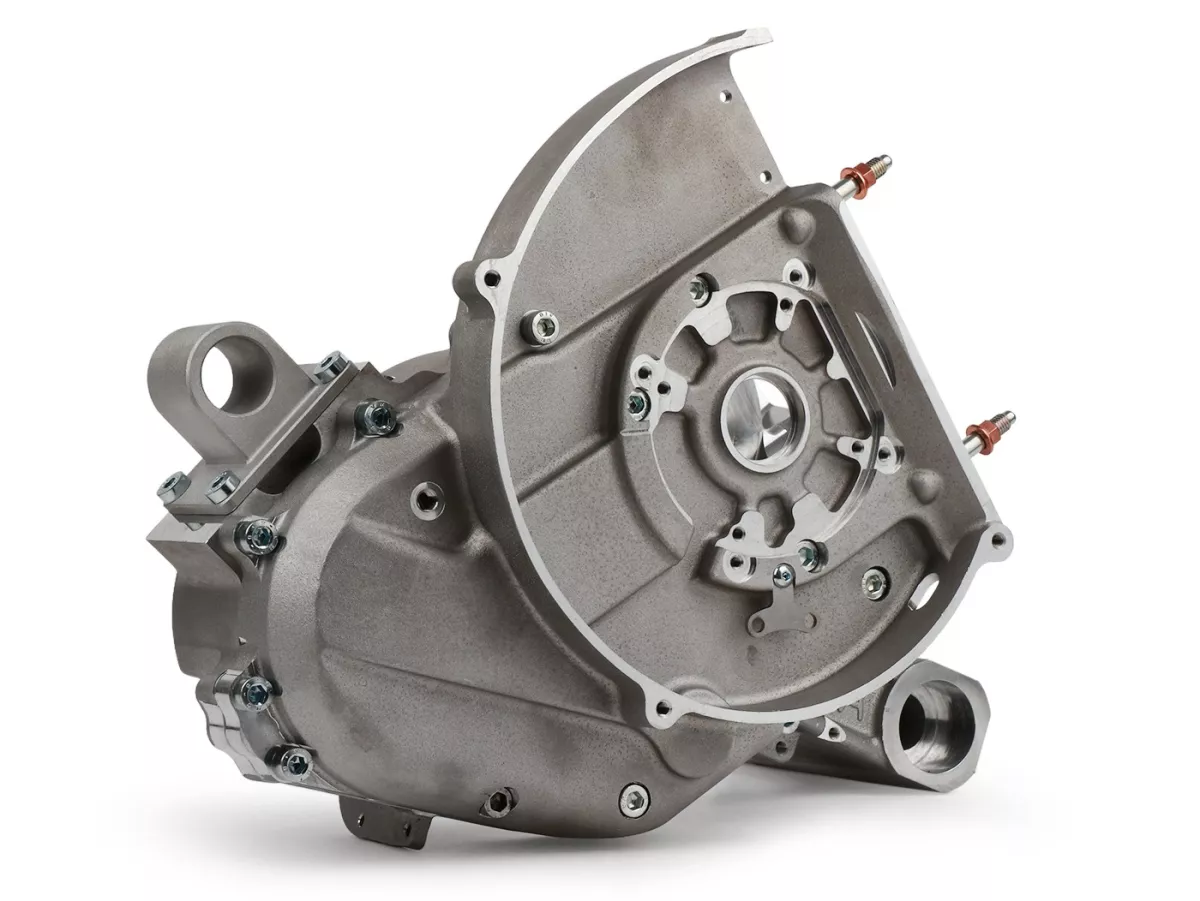

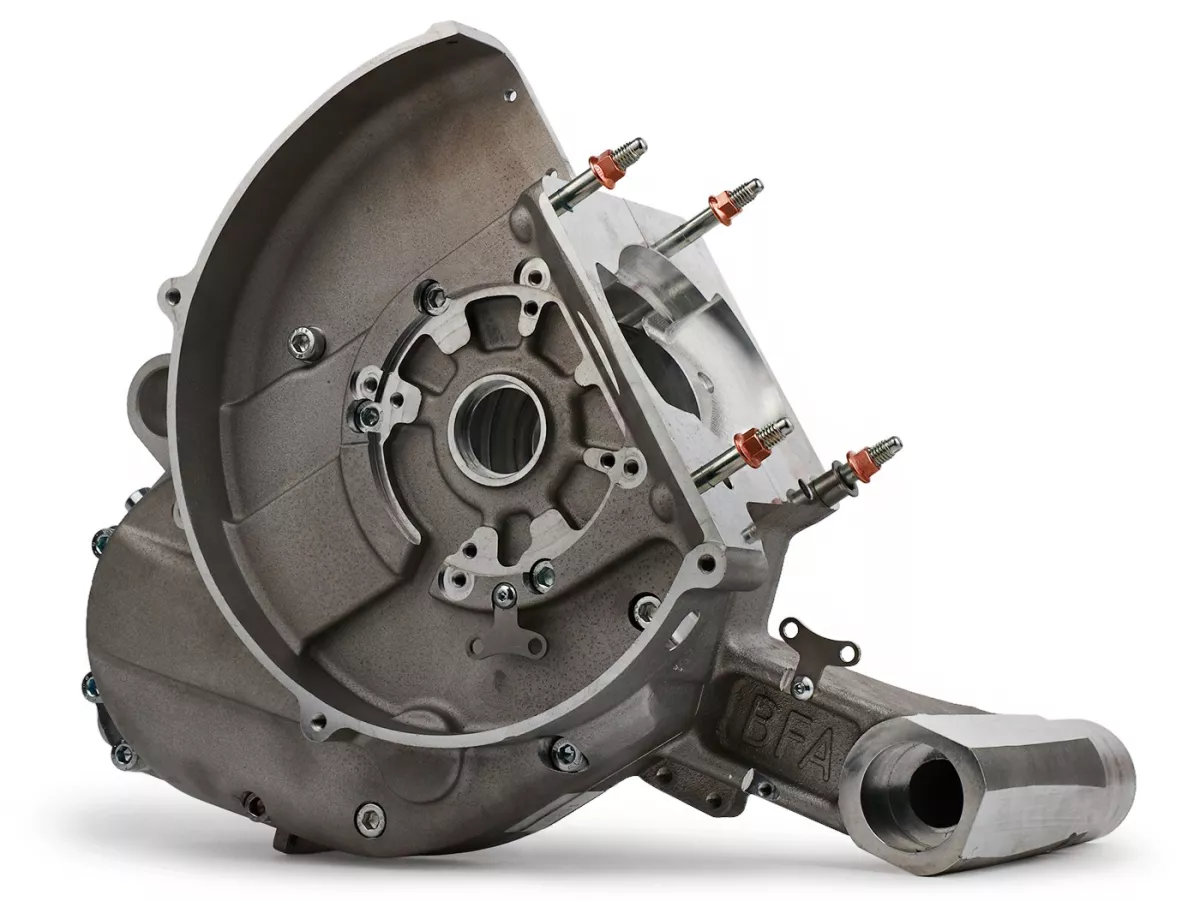

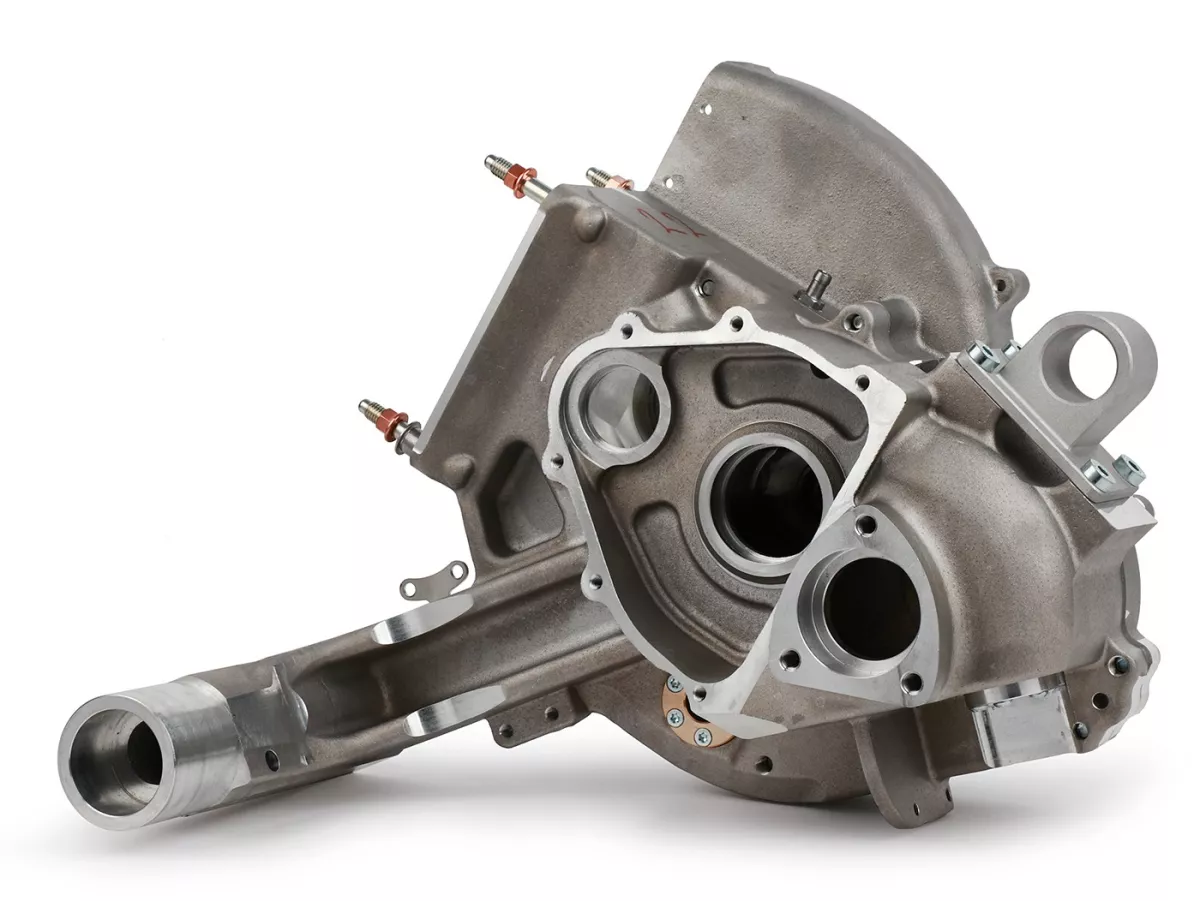

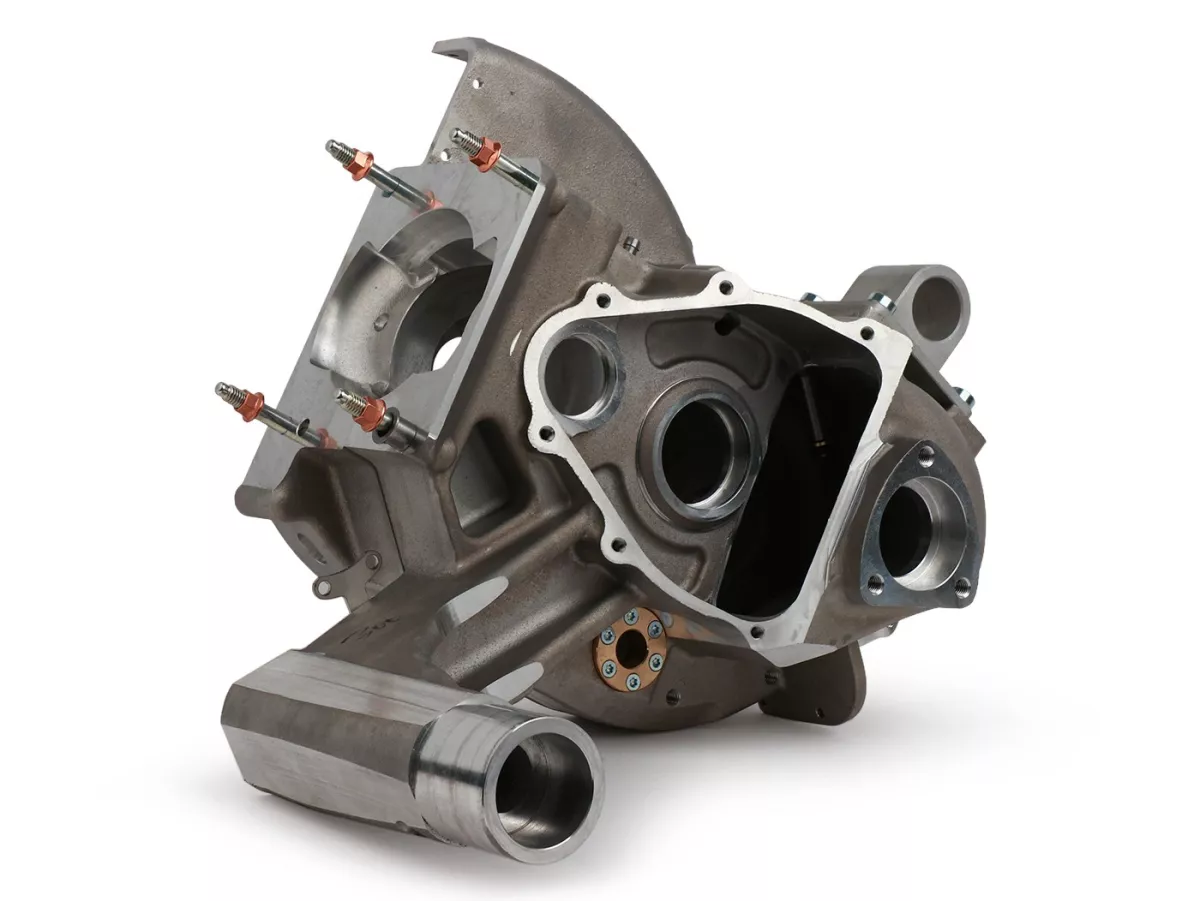

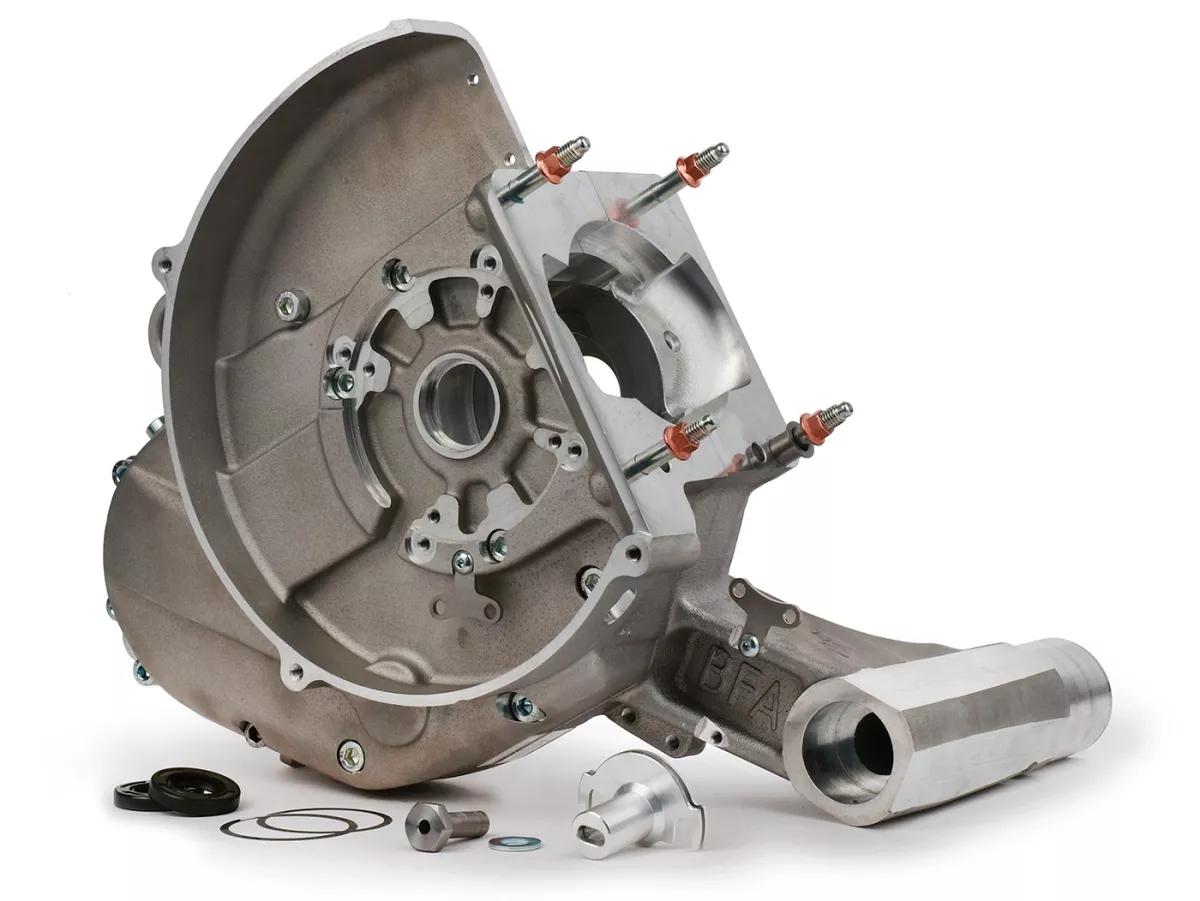

BFA/FRT 288 Motorgehäuse – High-End-Motorenbau für Vespa Smallframe
Fast 300 cm³ Hubraum in einer Vespa Smallframe – mit einer Motorenkonstruktion, die von Grund auf für diese Leistungsklasse entwickelt wurde. Das BFA/FRT 288 Motorgehäuse bildet die Grundlage für eines der kompromisslosesten luftgekühlten Zweitaktkonzepte im Vespa-Smallframe-Bereich.
Wo herkömmliche Piaggio-Motorgehäuse konstruktiv an ihre Grenzen stoßen, beginnt beim BFA ein vollkommen eigenständiges Konzept: massiv dimensionierte Gehäusehälften aus Aluminiumguss, großzügig ausgelegte Lageraufnahmen und ausreichend Bauraum für eine speziell entwickelte, besonders belastbare Kurbelwelle.
Das Gehäuse ist bereits für die Aufnahme des BFA-288-Direktmembran-Zylinders vorbereitet. Damit entfällt die aufwendige grundlegende Anpassung eines serienmäßigen Motorgehäuses an die außergewöhnlichen Abmessungen dieses Zylinders.
Eigenständige Konstruktion statt verstärktem Seriengehäuse
Das BFA-Gehäuse ist keine überarbeitete Kopie des Piaggio-Originals. Es wurde speziell für großvolumige Hochleistungsmotoren konstruiert, bei denen die Belastungen von Kurbeltrieb, Lagerung und Kraftübertragung erheblich über denen eines serienmäßigen Smallframe-Motors liegen.

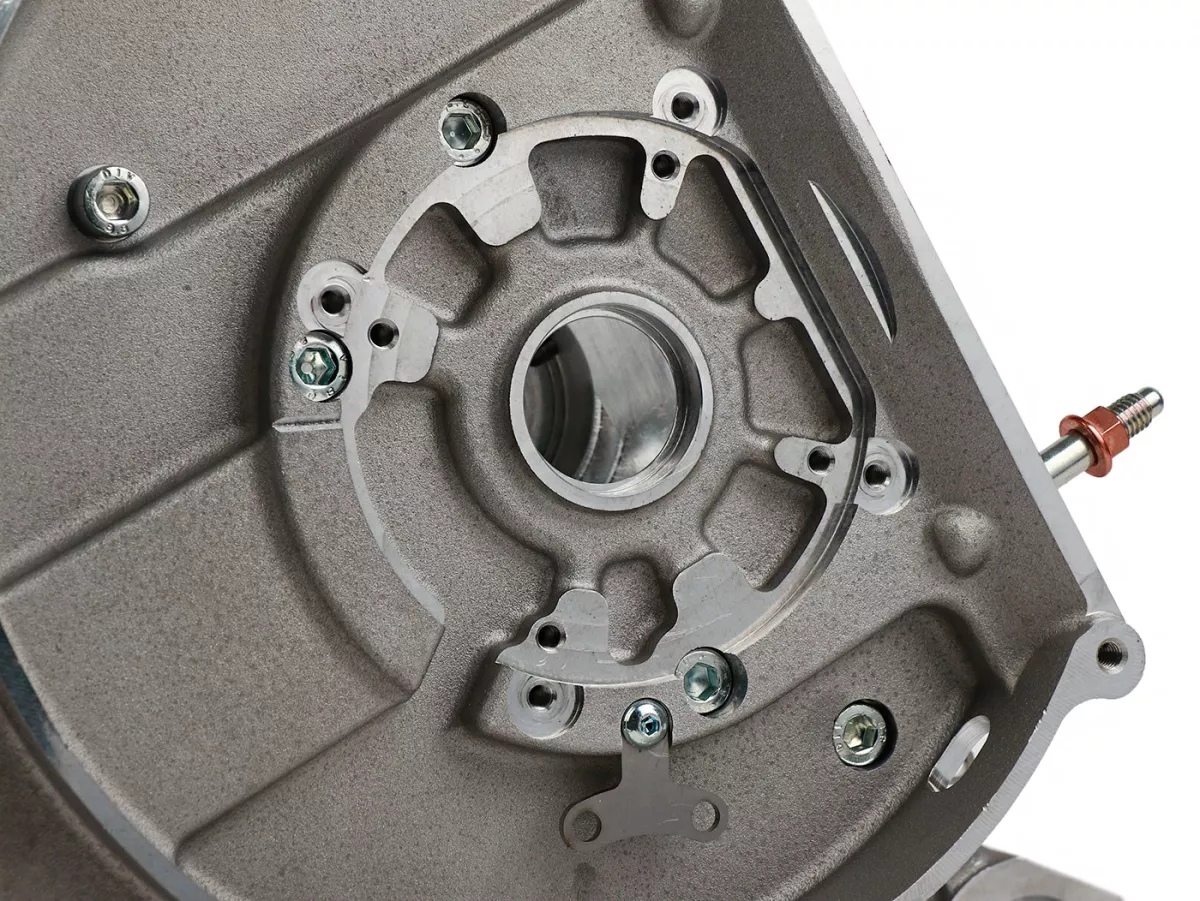

Die massive Aluminium-Gusskonstruktion bietet großzügige Materialstärken im Bereich der Kurbelwellenlagerung und der hochbelasteten Gehäusepartien. Präzise bearbeitete Lager- und Passflächen schaffen die Grundlage für einen stabilen und dauerhaft belastbaren Motoraufbau.
Eine konstruktive Besonderheit ist der Bauraum für die besonders breite Vollwangenkurbelwelle. Die zusätzliche Kurbelwellenbreite ermöglicht eine stabile Ausführung mit hoher rotierender Masse, die innerhalb der Kurbelwellenlager angeordnet ist.
Gleichzeitig bleibt das Gesamtkonzept auf die Einbausituation klassischer Vespa-Smallframe-Fahrzeuge abgestimmt. Damit lässt sich ein luftgekühlter Hochleistungsmotor realisieren, der trotz seines enormen Hubraums grundsätzlich in einem Smallframe-Rahmen untergebracht werden kann.
Vorbereitet für den BFA 288 Zylinder

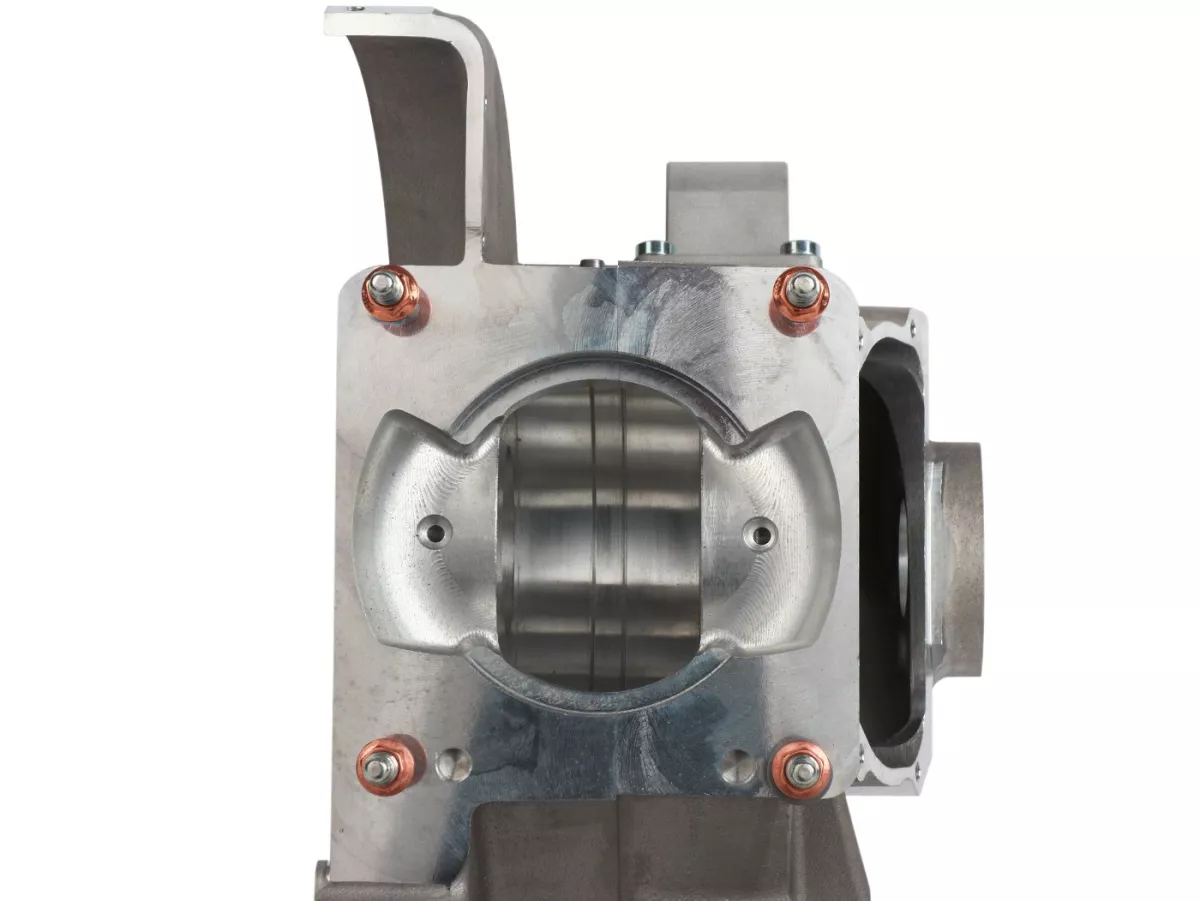

Das Gehäuse besitzt die passende Zylinderaufnahme für den luftgekühlten BFA 288. Der zugehörige Aluminiumzylinder verwendet eine Bohrung von 78 mm und 60 mm Kurbelwellenhub und verfügt über fünf Überstromkanäle sowie einen dreiteiligen Auslass.
Eine wesentliche Besonderheit ist der direkt am Zylinder angeordnete Membraneinlass. Das Frischgas gelangt über den Membranansaugstutzen unmittelbar in den Zylinder, wodurch der Einlass nicht durch die klassische Drehschiebergeometrie eines Piaggio-Motorgehäuses begrenzt wird.
Diese konstruktive Freiheit erlaubt leistungsorientierte Motorenkonzepte mit großem Ansaugquerschnitt, großzügigem Überstromlayout und einer entsprechend ausgelegten Auspuffanlage.
Kurbelwelle und Kraftübertragung
Für den BFA 288 ist eine speziell entwickelte Vollwangenkurbelwelle mit 60 mm Hub und 120 mm Pleuellänge vorgesehen. Die breite Konstruktion und eine aufwendige Auswuchtung mit bis zu 16 Schwermetalleinsätzen sind auf die hohen Massenkräfte des großvolumigen Zweitakters abgestimmt.
Eine weitere Besonderheit ist die formschlüssige Verbindung des Primärritzels zur Kurbelwelle. Statt einer konventionellen Smallframe-Aufnahme verwendet das BFA-Konzept eine spezielle Verzahnung.
Bei der Zusammenstellung des Motors müssen deshalb Kurbelwelle, Primärantrieb und Kupplung als aufeinander abgestimmtes System betrachtet werden. Eine gewöhnliche Piaggio-Smallframe-Kurbelwelle oder ein herkömmliches Primärritzel können nicht ohne Weiteres übernommen werden.
Getriebe und Kupplung für hohe Drehmomente
Das Leistungspotenzial des BFA 288 stellt auch an das Getriebe höchste Anforderungen. BFA bietet hierfür speziell entwickelte Vier- und Fünfganggetriebe mit verstärkter Konstruktion an.
Eine besonders interessante Lösung ist die BFA-Kraftübertragung mit formschlüssiger Square- beziehungsweise Polygon-Verbindung zwischen Nebenwelle und Kupplungsnabe. Anstelle einer kleinen Passfeder wird das Drehmoment über eine größere Kontaktfläche übertragen.
Dadurch lässt sich die hohe Motorleistung zuverlässiger übertragen. Voraussetzung ist die Verwendung zueinander passender Komponenten. Auch Schaltklaue, Getriebeabstufung und Kupplungsbeläge sollten auf den vorgesehenen Einsatzzweck abgestimmt werden.
Technische Daten
| Merkmal |
Wert |
| Hersteller | BFA/FRT |
| Bauteil | High-End-Motorgehäuse |
| Material | Aluminiumguss |
| Zylinderaufnahme | BFA 288 |
| Zylinderkühlung | Luftgekühlt |
| Einlasssystem | Direktmembran am Zylinder |
| Vorgesehene Kurbelwelle | BFA Spezialkurbelwelle |
| Kurbelwellenhub BFA 288 | 60 mm |
| Pleuellänge BFA 288 | 120 mm |
| Bohrung BFA 288 | Ø78 mm |
| Getriebe | Passende 4-/5-Gang-Systeme |
| Schaltbetätigung | Im Lieferumfang enthalten |

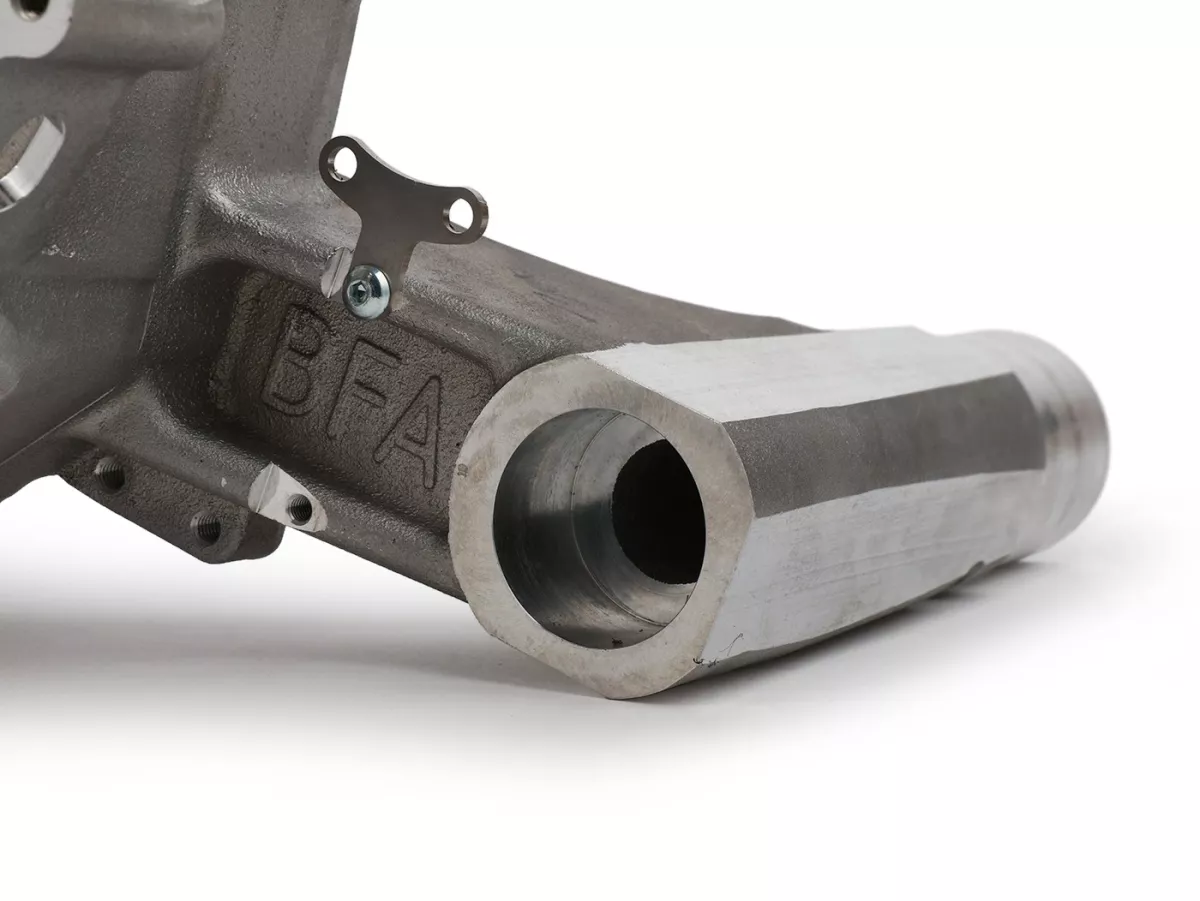

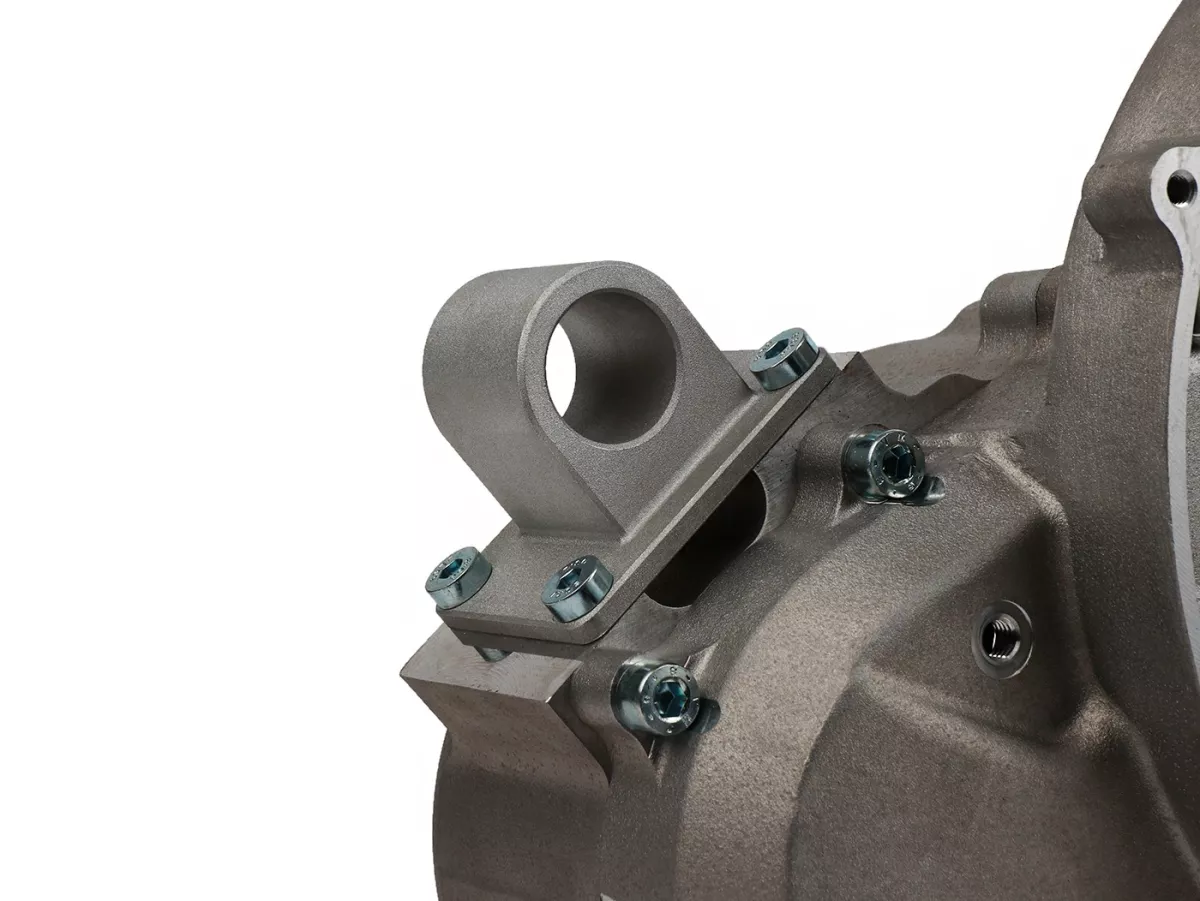

| Stoßdämpferaufnahme | Im Lieferumfang enthalten |
| Lager / Wellendichtringe | Nicht enthalten |
| Einsatzbereich | Rennsport / High-End-Tuning |
Lieferumfang
- BFA/FRT Motorgehäuse für BFA 288

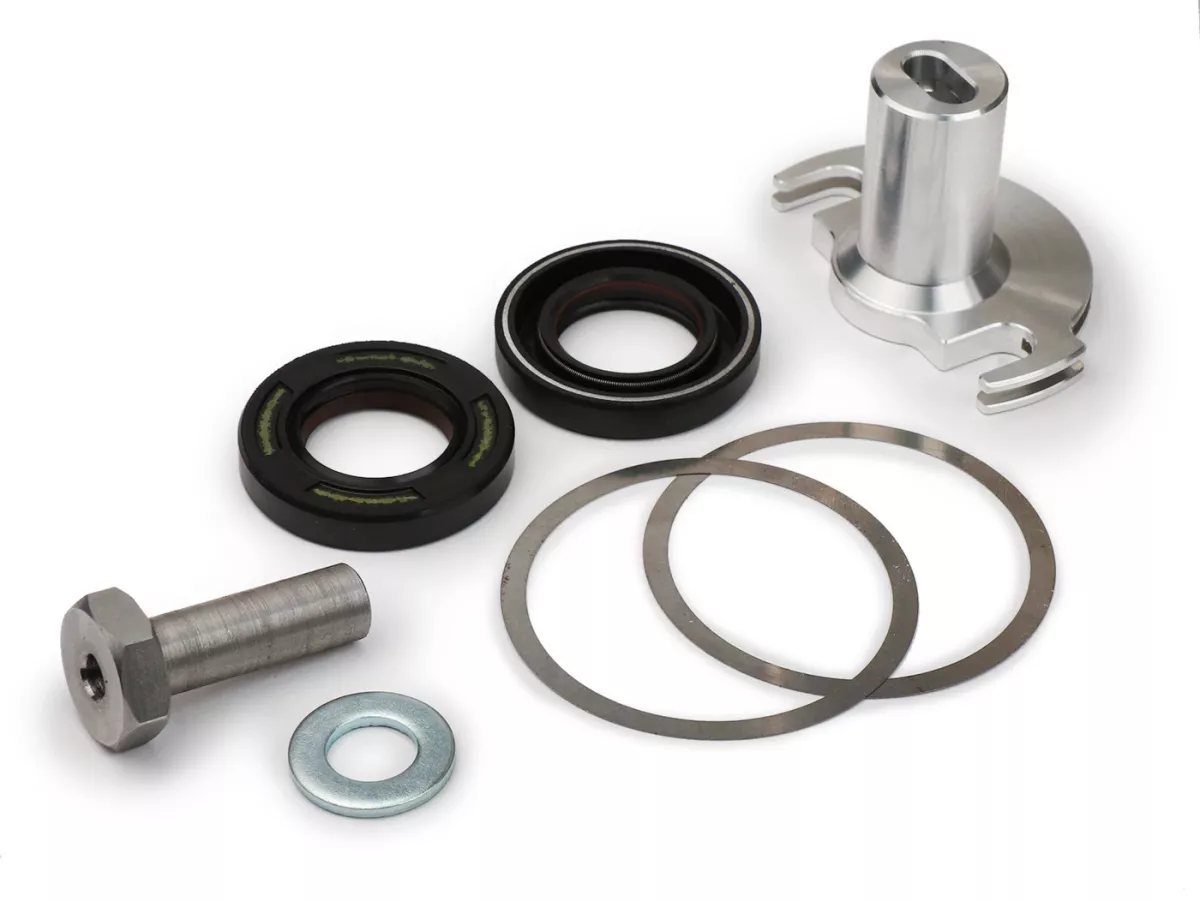

- Schaltbetätigung
- Stoßdämpferaufnahme
Wichtig: Das Motorgehäuse wird ohne Lager und Wellendichtringe geliefert. Diese müssen für den Motoraufbau separat bestellt werden.
Ebenfalls nicht enthalten sind Zylinder, Kurbelwelle, Getriebe, Kupplung, Primärantrieb, Ansaugsystem, Zündung und Auspuff.
Tipps für den Motoraufbau
1. Passende Lager und Wellendichtringe verwenden

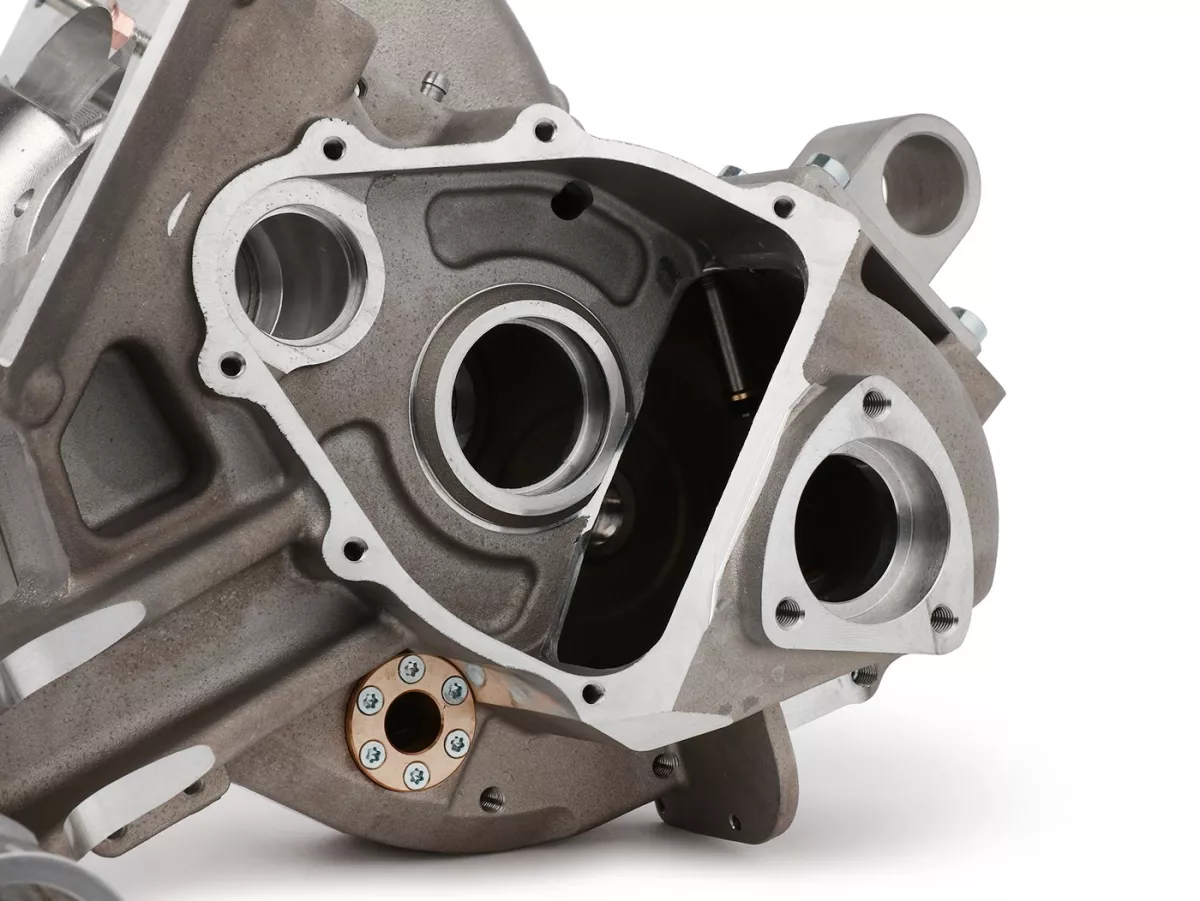

Die besonders massive Kurbelwellenkonstruktion stellt hohe Anforderungen an die Lagerung. Für den Aufbau müssen die zum BFA-Gehäuse passenden Lager und Wellendichtringe separat bestellt werden. Aufgrund der speziellen Lagerdimensionierung sollten die Komponenten anhand der BFA-Herstellervorgaben ausgewählt werden. Eine pauschale Übernahme der Lager eines serienmäßigen Piaggio-Smallframe-Motors ist nicht zu empfehlen.
2. Kurbelwelle und Primärantrieb als Einheit planen
Die spezielle Kurbelwellenaufnahme für das Primärritzel macht eine frühzeitige Abstimmung der Komponenten erforderlich. Kurbelwelle, Primärübersetzung und Kupplung müssen mechanisch zusammenpassen. Insbesondere bei hohen Drehmomenten ist eine formschlüssige Kraftübertragung vorteilhaft.
3. Getriebe sorgfältig ausdistanzieren
Unabhängig davon, ob ein Vier- oder Fünfganggetriebe verwendet wird, sind Axialspiel, Sitz der Zahnräder und Funktion der Schaltklaue sorgfältig zu prüfen. Bei dieser Leistungsklasse sollte die Getriebeabstufung außerdem zum tatsächlich nutzbaren Drehzahlband passen.
4. Einbauraum im Rahmen berücksichtigen
Das große Zylinder- und Ansaugsystem benötigt deutlich mehr Platz als ein herkömmlicher Smallframe-Motor. Insbesondere die Position von Vergaser, Stoßdämpfer, Zylinderhaube und Auspuff sowie der Freigang zur Seitenhaube sollten vor dem endgültigen Zusammenbau geprüft werden.
5. Kühlung nicht vernachlässigen
Der große luftgekühlte Zylinder benötigt eine wirksame Kühlluftführung. Eine passende Lüfterradabdeckung, Zylinderhaube und ein leistungsfähiges Lüfterrad sind deshalb ebenso wichtig wie die eigentliche Zylinderabstimmung. Gerade bei längerer Belastung müssen thermische Reserven berücksichtigt werden.
6. Motorcharakteristik passend zum Einsatz wählen
Fast 300 cm³ Hubraum bieten auch bei moderaten Steuerzeiten ein erhebliches Drehmomentpotenzial. Für einen gut fahrbaren Motor sind eine harmonische Leistungsentfaltung, geeignete Übersetzung und zuverlässige thermische Abstimmung häufig sinnvoller als eine ausschließlich auf maximale Drehzahl ausgelegte Konfiguration.
Passende Fahrzeuge
Das Gehäuse ist für den Aufbau entsprechender BFA-Motoren in klassischen Vespa-Smallframe-Fahrzeugen vorgesehen:
- Vespa 50 / N / L / R / Special
- Vespa 90 / 100
- Vespa 125 Primavera (PV125)
- Vespa 125 Primavera ET3
- Vespa PK 50 / 80 / 125
- Vespa PK S / XL / XL2
Die Fahrzeugzuordnung beschreibt die grundsätzliche Verwendung in entsprechenden Smallframe-Rahmen. Je nach Modell, Auspuffanlage, Ansaugführung und Fahrwerkskonfiguration können zusätzliche Anpassungsarbeiten erforderlich sein.
Häufig gestellte Fragen (FAQ)
Ist das BFA-Motorgehäuse wirklich Plug & Play?
Die Gehäuseausführung ist für die Aufnahme des vorgesehenen BFA-288-Zylinders und der zugehörigen Systemkomponenten vorbereitet. Eine grundlegende Anpassung eines serienmäßigen Motorgehäuses an die außergewöhnlich große Zylinderaufnahme entfällt damit.
Der Aufbau eines vollständigen Motors erfordert dennoch eine sorgfältige Auswahl und Abstimmung von Kurbeltrieb, Getriebe, Kupplung, Ansaugung, Zündung und Kühlung. Je nach Fahrzeug und Anbauteilen können zusätzliche Anpassungen erforderlich sein.
Werden Lager und Wellendichtringe mitgeliefert?
Nein. Das Motorgehäuse wird ausdrücklich ohne Lager und Wellendichtringe geliefert. Diese müssen separat in den zum BFA-Gehäuse passenden Abmessungen bestellt werden.
Ist die Schaltbetätigung bereits enthalten?
Ja. Die Schaltbetätigung gehört ebenso wie die Stoßdämpferaufnahme zum Lieferumfang dieses Motorgehäuses.
Kann auch ein BFA-Zylinder mit rund 300 cm³ verwendet werden?
Das Gehäuse ist für das BFA-288-Smallframe-Konzept ausgelegt. Bei anderen Hubraumvarianten, beispielsweise einer als 293 oder 300 cm³ bezeichneten Ausführung, muss die Kompatibilität anhand der konkreten Zylinder- und Kurbelwellengeometrie geprüft werden. Eine pauschale Freigabe für sämtliche BFA-Zylinder dieser Hubraumklasse besteht nicht.
Kann ein BFA 306 Largeframe-Zylinder verwendet werden?
Der BFA 306 wurde für ein anderes Motorkonzept mit 64 mm Hub entwickelt. Eine direkte Plug-&-Play-Kompatibilität mit diesem Smallframe-Gehäuse ist nicht dokumentiert.
Kann ich eine originale Vespa-Smallframe-Kurbelwelle verwenden?
Nein. Der BFA 288 benötigt eine speziell für dieses Motorkonzept entwickelte Kurbelwelle mit 60 mm Hub und 120 mm Pleuellänge. Auch die Aufnahme des Primärritzels unterscheidet sich von einer gewöhnlichen Piaggio-Kurbelwelle.
Ist ein Fünfganggetriebe zwingend erforderlich?
Nein. Grundsätzlich sind auch entsprechend belastbare Viergangsysteme möglich. Ein passend abgestuftes Fünfganggetriebe kann jedoch helfen, das Drehzahlband eines leistungsstarken Motors besser auszunutzen. Entscheidend sind Belastbarkeit und Kompatibilität der gewählten Komponenten.
Kann ein serienmäßiges Smallframe-Getriebe übernommen werden?
Aufgrund des hohen Drehmomentpotenzials empfiehlt sich ein speziell dafür ausgelegtes Getriebe. Auch Nebenwelle, Primärantrieb, Kupplung und Schaltbetätigung müssen zusammenpassen. Eine pauschale Freigabe für sämtliche serienmäßigen Getriebekomponenten besteht nicht.
Ist das Motorgehäuse für den öffentlichen Straßenverkehr zugelassen?
Nein. Das BFA-Hochleistungsmotorgehäuse ist für Motorsportzwecke vorgesehen und besitzt keine allgemeine Zulassung für den öffentlichen Straßenverkehr.
