| Panjang batang penghubung | 128mm - ideal untuk konsep silinder seperti Quattrini M232/M244 dan VMC Explorer 244 |
|---|---|
| Rentang aplikasi | Poros engkol Vespa PX200 dengan crankpin Ø20mm |

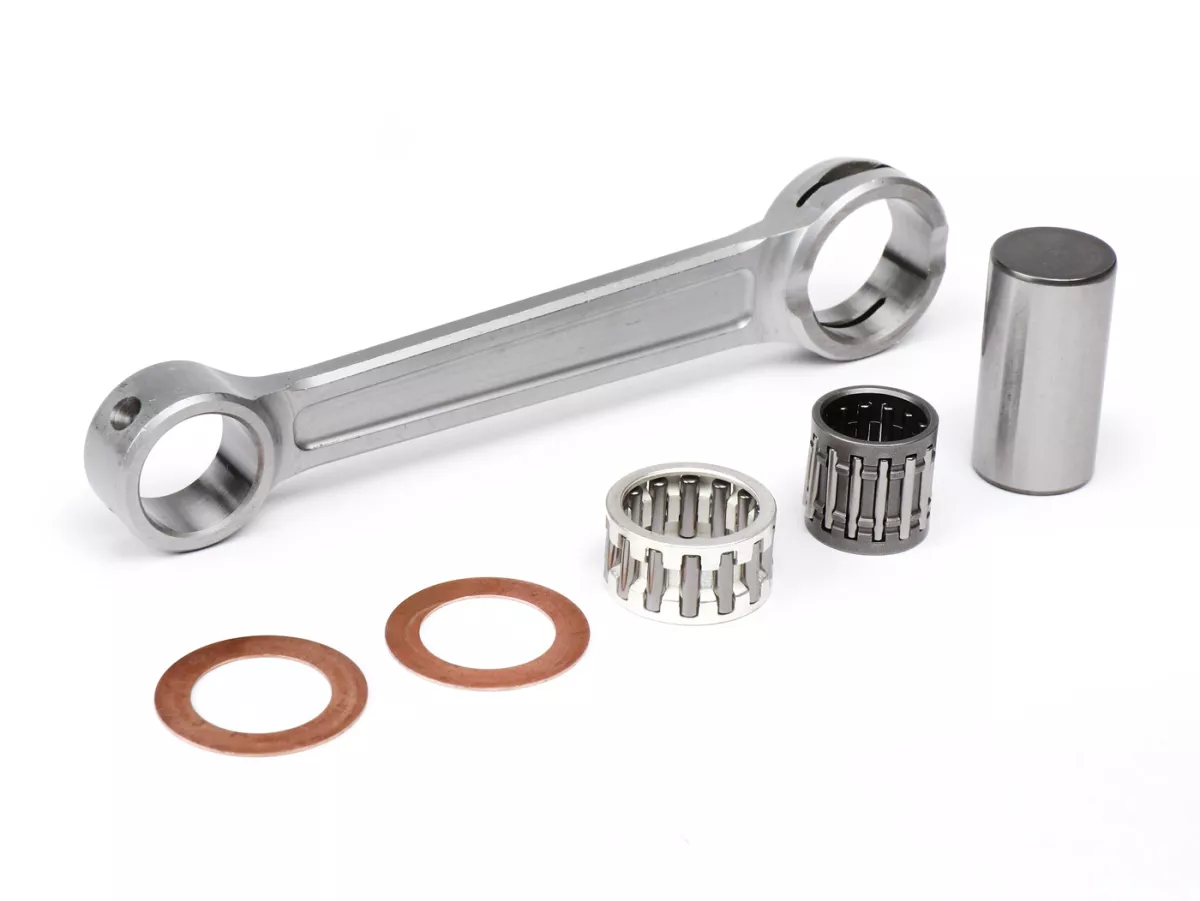

| Pin engkol | Ø20mm, L = 39mm termasuk ring dorong (0.6mm) dan bantalan dengan sangkar perak |
| Pin / bantalan piston | Bantalan batang penghubung Ø16mm (16 × 20 × 20mm); Ø15mm dimungkinkan dengan bantalan khusus 7672564 |
| Pelumasan | Lubang pin Clevis dengan slot pelumasan dan kantong pelumasan, 2 lubang pelumasan di bagian atas |
| Geser putar | Mata batang penghubung bawah dengan talang untuk poros engkol dengan slide putar |
| Pemesinan | Penempaan berkekuatan tinggi, finishing CNC presisi |

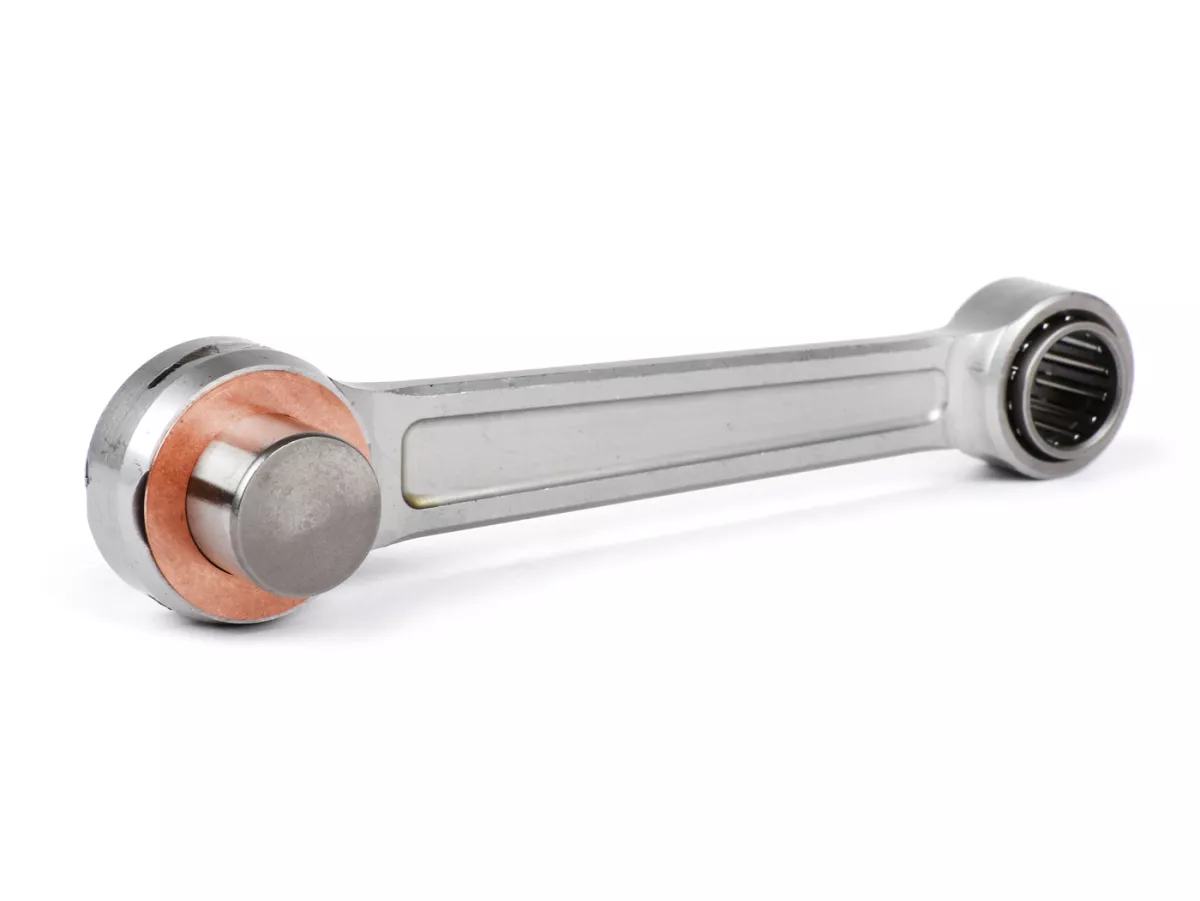

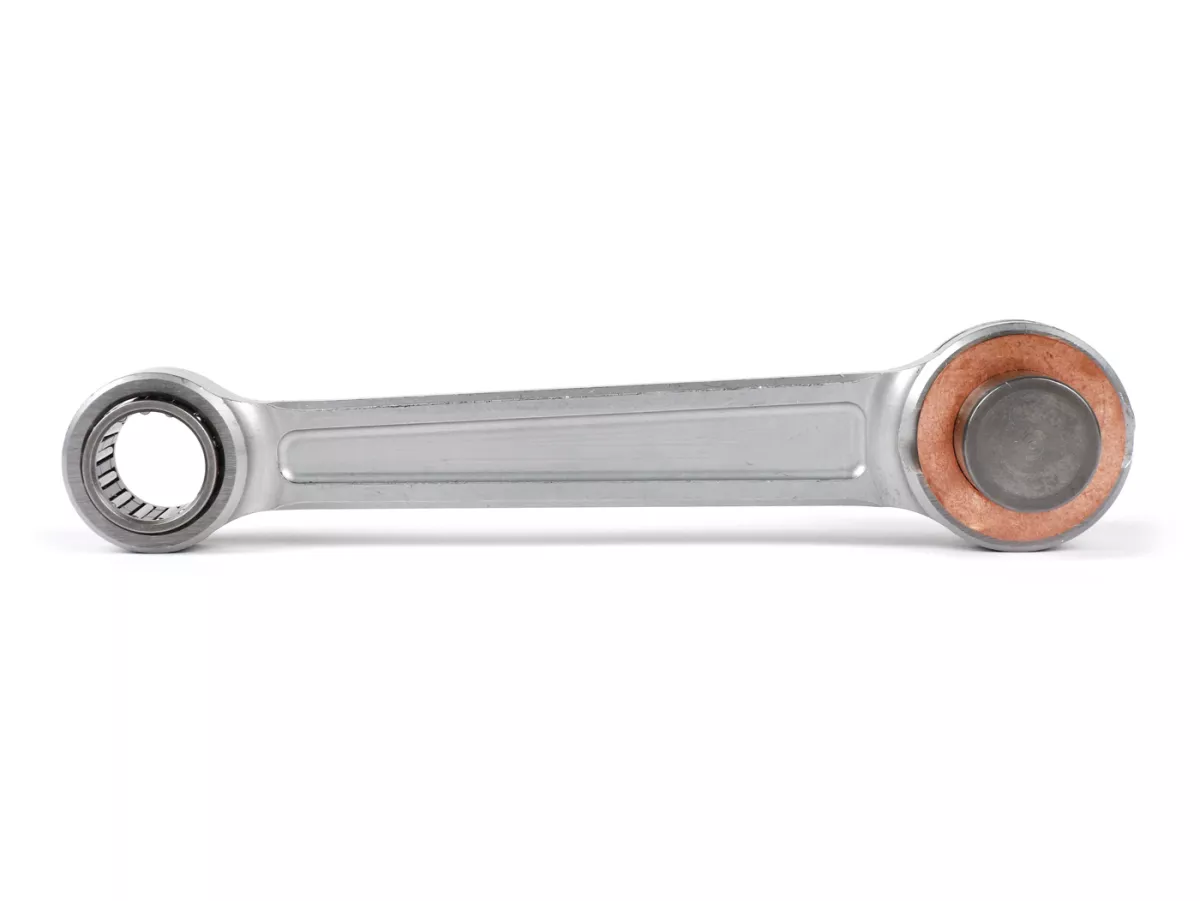

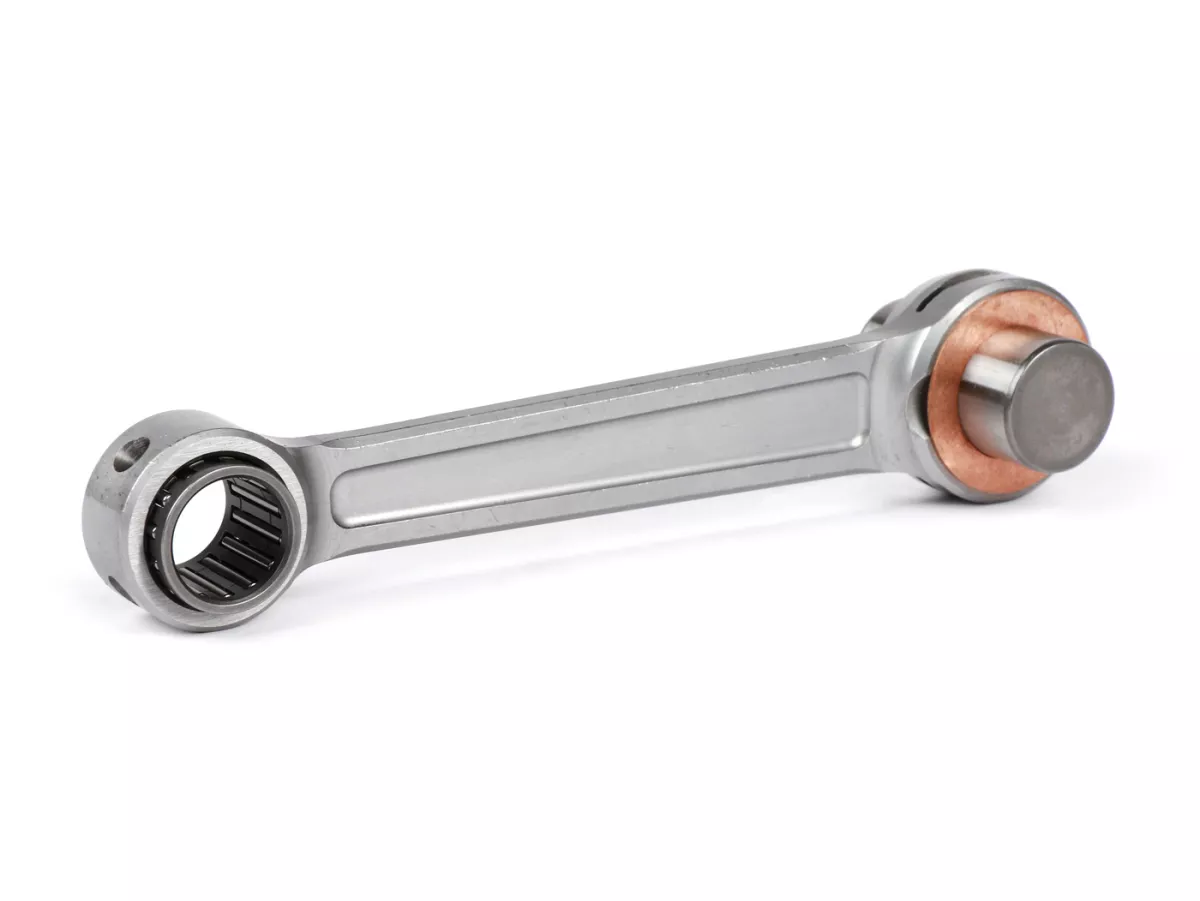

Batang penghubung bgm PRO yang ditempa dengan panjang 128mm dan finishing CNC yang halus. Panjang batang penghubung yang diperpanjang meningkatkan rasio batang penghubung, mengurangi getaran dan meminimalkan momen kemiringan piston pada titik pembalikan. Didesain untuk pengaturan dengan silinder seperti Quattrini M232/M244 dan VMC Explorer 244. Tergantung pada konsepnya, diperlukan spacer yang sesuai pada dasar silinder. Cocok untuk poros engkol dengan crankshaft dengan crankpin Ø20mm.
Panjang pusat gandar: 128mm

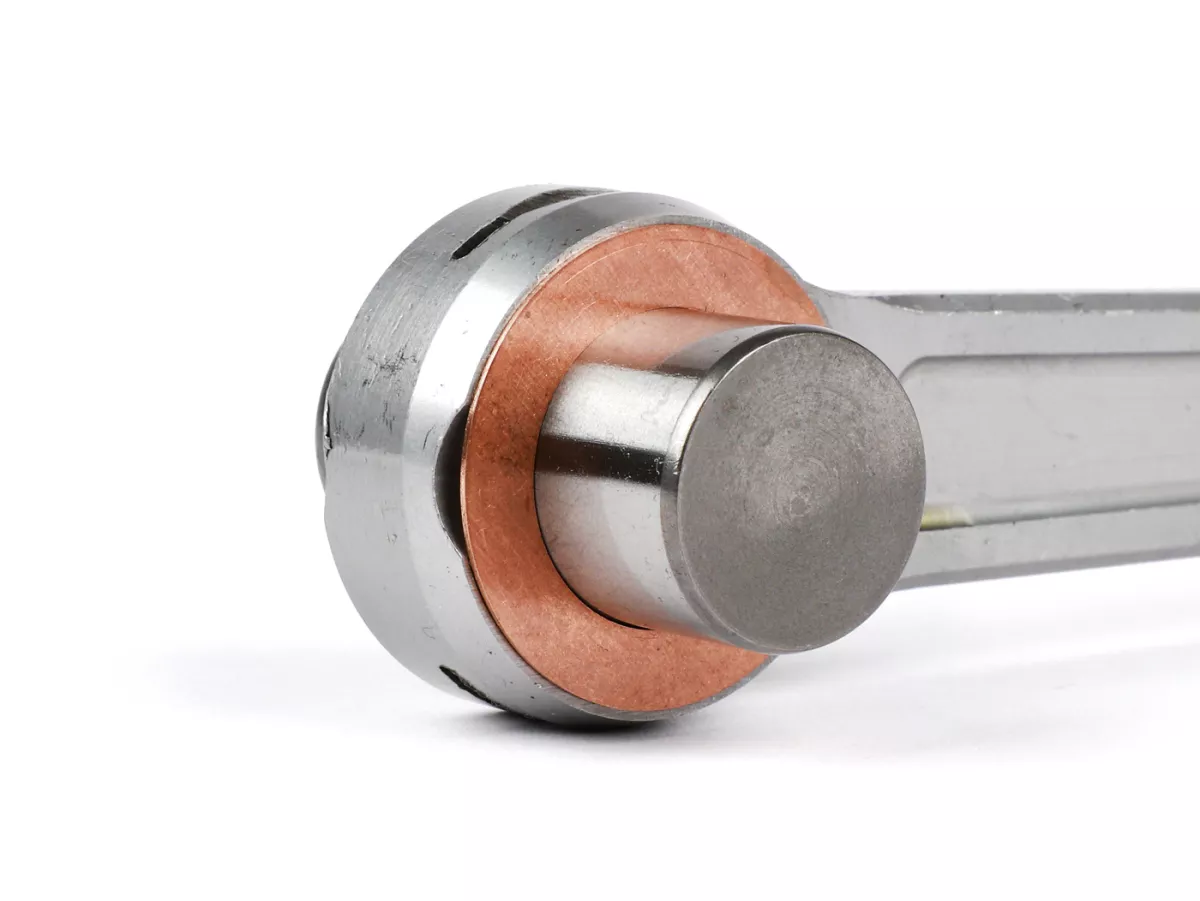

Lubang crankpin: Ø26mm (crankpin Ø20mm, L = 39mm termasuk washer dorong 0.6mm dan bantalan dengan sangkar perak)
Lubang mata batang penghubung: Ø20mm

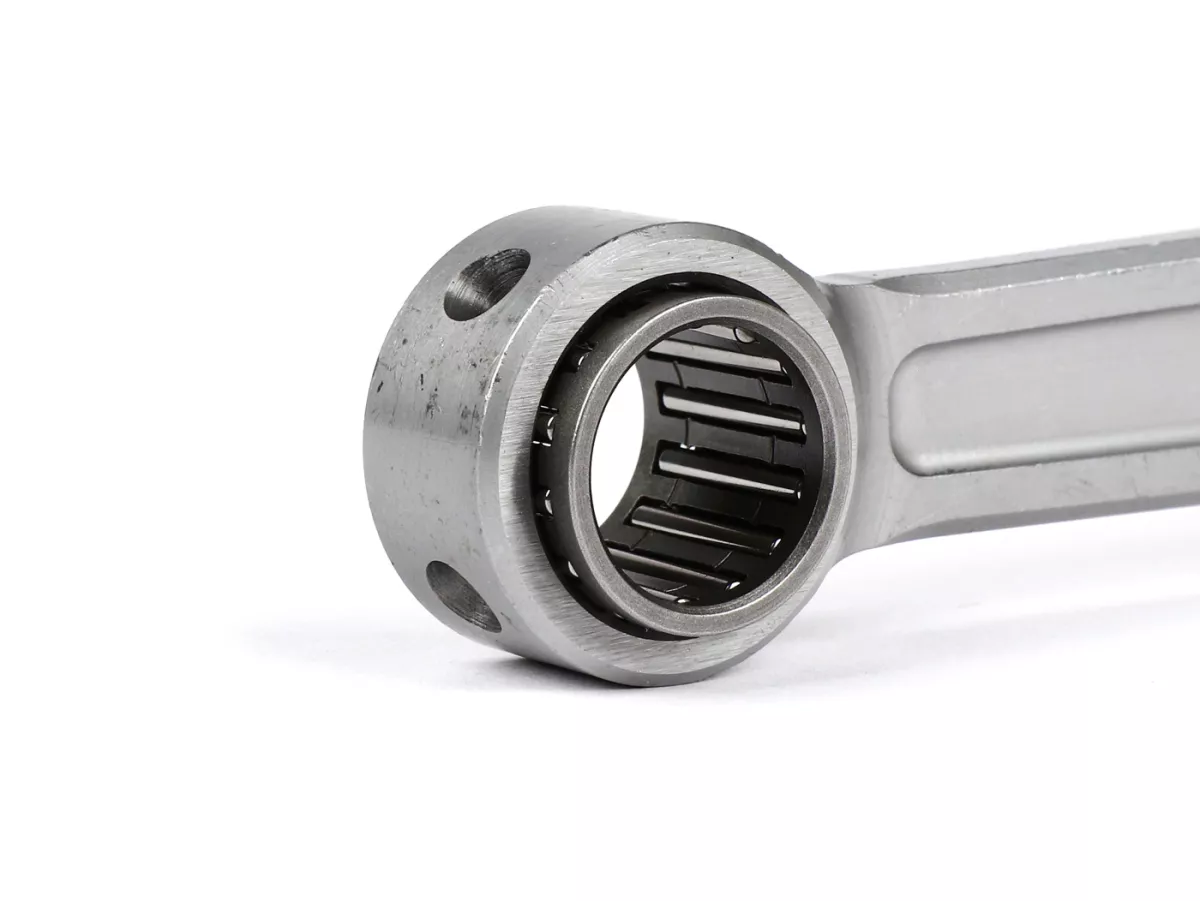

Bagian atas bantalan batang penghubung: Ø16mm (16 × 20 × 20mm); juga Ø15mm dengan bantalan khusus 7672564
Lebar bawah batang penghubung: 14mm (diameter luar bagian bawah: Ø34mm)
Lebar atas batang penghubung: 14mm (diameter luar atas: Ø29mm)
Ketebalan bahan dari pusat batang penghubung: 6mm

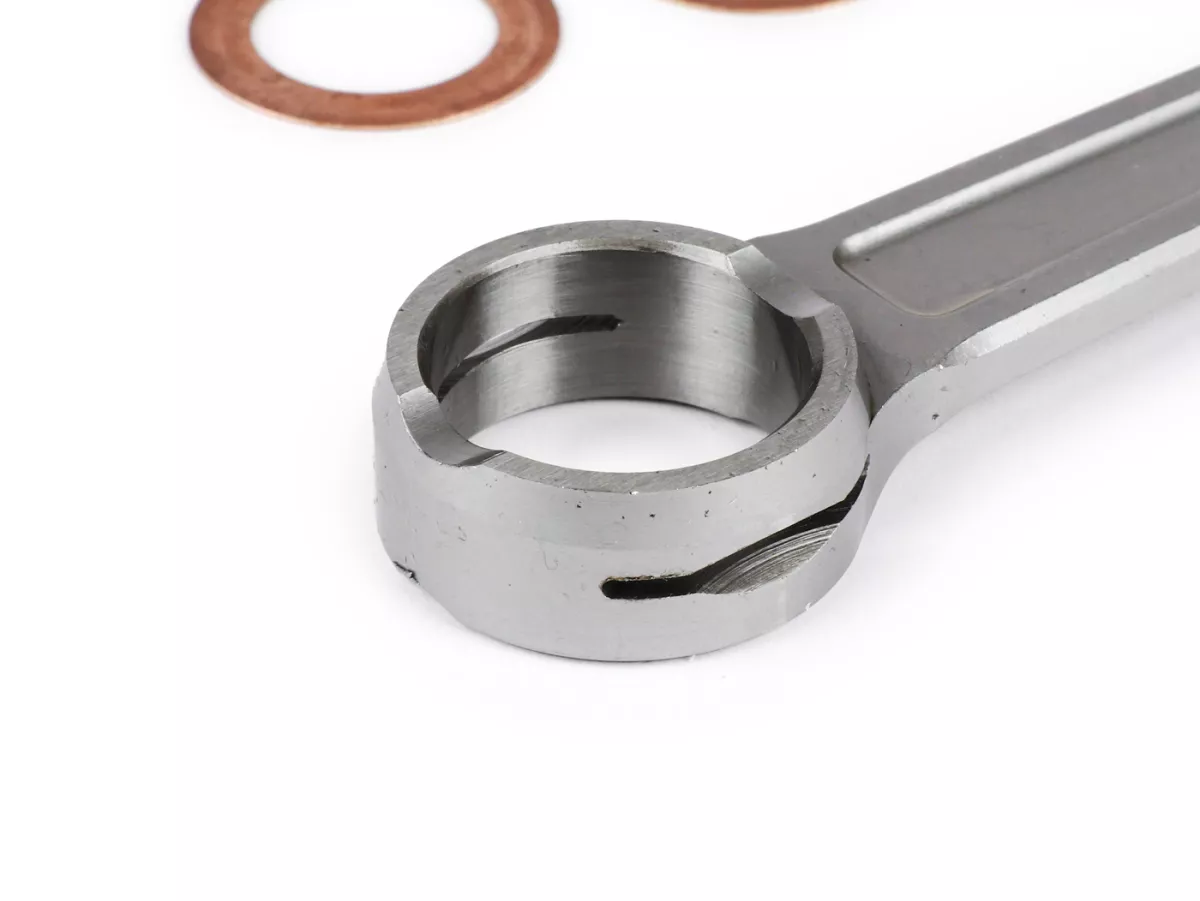

Lubang pin Clevis: dengan slot pelumasan dan kantong pelumasan

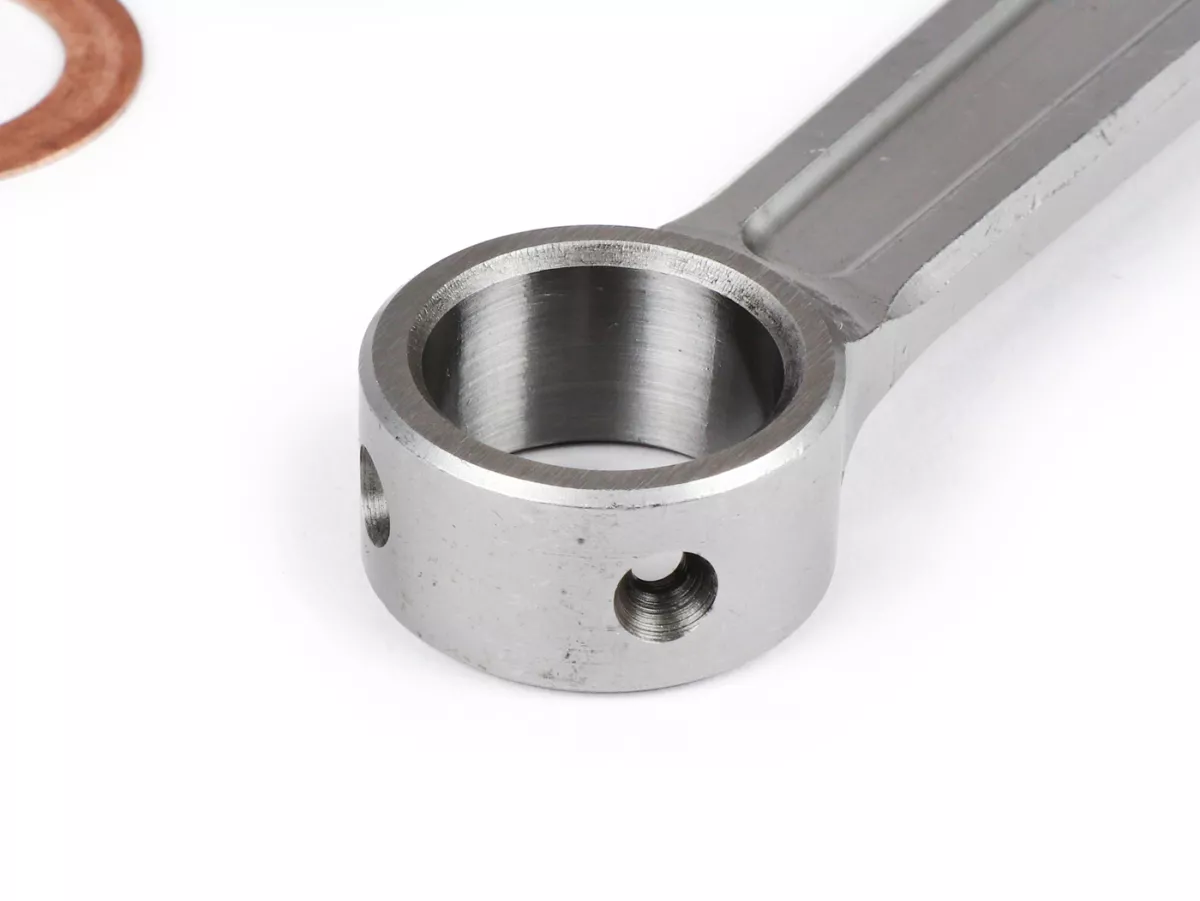

Menghubungkan bagian atas mata batang: 2 lubang pelumasan
Menghubungkan bagian bawah mata batang: dengan talang untuk poros engkol dengan katup putar
Banyak konsep M232/M244 dan Explorer 244 yang mendapat manfaat dari panjang batang penghubung 128mm. Ketebalan spacer, tepi penghancuran, dan waktu yang diinginkan relevan untuk perencanaan. Panjang keseluruhan biasanya disamakan melalui spacer di dasar silinder.
Terlepas dari panjang batang penghubung dan crankpin bawah, geometri didasarkan pada dimensi PX200 standar. Ini membuatnya lebih mudah untuk digabungkan dengan komponen yang sudah terbukti.
Silinder mana yang sangat cocok?
Quattrini M232 dan M244 serta VMC Explorer 244.
Apakah diperlukan spacer?
Ya, spacer biasanya diperlukan di dasar silinder. Ketebalan tergantung pada silinder dan pengaturan target.
Apakah hanya cocok untuk PX200?
Dirancang untuk poros engkol PX200 dengan crankpin Ø20mm.
Apakah pin piston Ø15mm bisa digunakan?
Ya, dengan bantalan khusus 7672564.
Kesimpulan: Batang penghubung yang ditempa dengan kuat untuk mengkonversi atau membuat poros engkol baru dalam pengaturan dengan Quattrini M232 / M244 atau VMC Explorer 244.
