Cabang kabel BGM PRO untuk memasang pengatur tegangan langsung pada blok mesin - konversi ke pengapian elektronik Vespa Smallframe / Largeframe
UNTUK BGM6690V50
Dengan cabang kabel ini, pengatur tegangan dapat diposisikan dengan lebih leluasa, terlepas dari koneksi ke harness kabel konversi (no. item: 9077011).
Vespa Smallframe
Pada model Vespa Smallframe (V50, 50N, Special, PV, dll.), idealnya dibaut langsung ke pelat penahan untuk CDI pada mesin (no. item: 7673497). Ini berarti tidak ada ruang pemasangan yang diperlukan pada rangka dan regulator didinginkan dengan udara dari semua sisi. Kami merekomendasikan tutup karet khusus (no. 3330567) untuk perlindungan optimal terhadap percikan air/kelembaban pada sambungan.
Vespa Largeframe
Untuk model Largeframe, posisi pemasangan tambahan yang memungkinkan adalah langsung pada rangka di bawah penutup samping dekat CDI, seperti yang telah dilakukan Vespa pada model Rally 200 dengan pengapian Femsatronik, sebagai contoh.
Koneksi

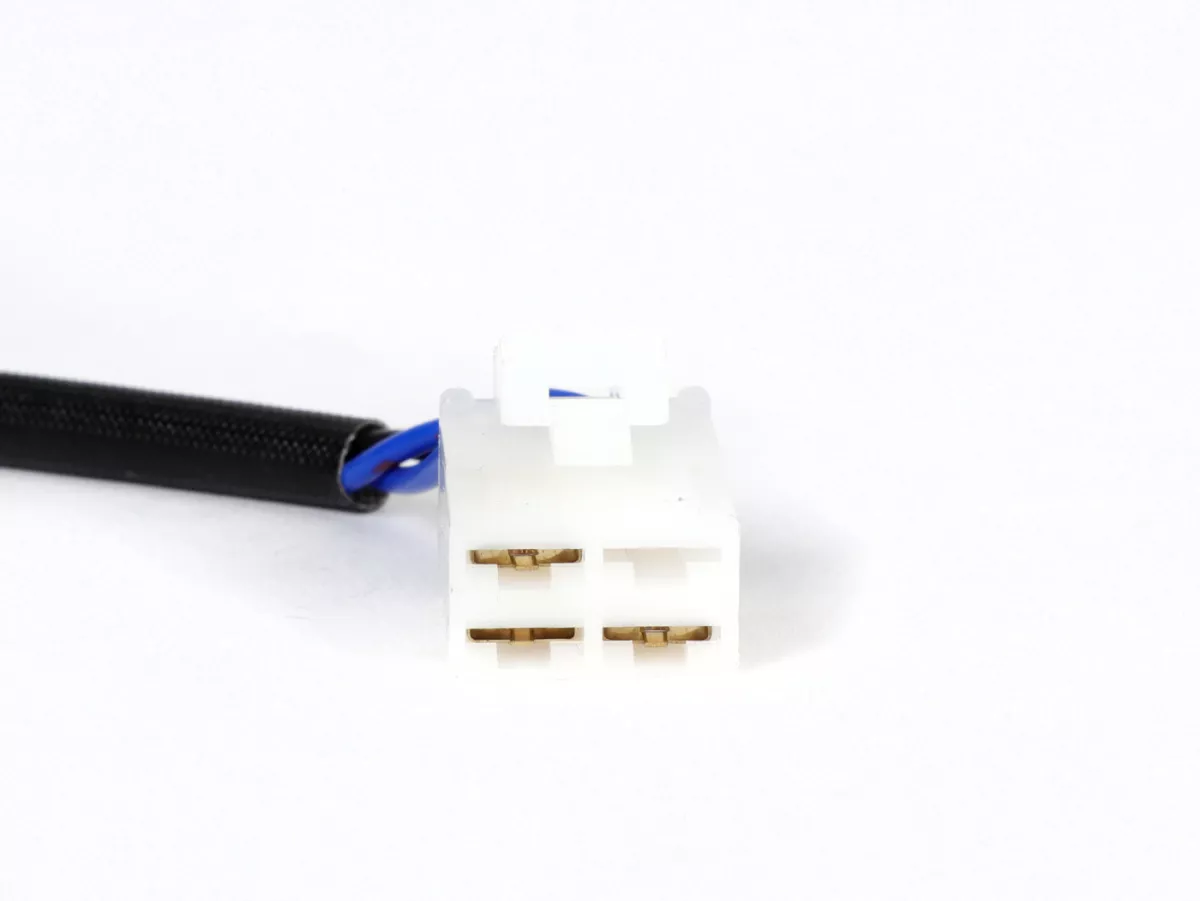

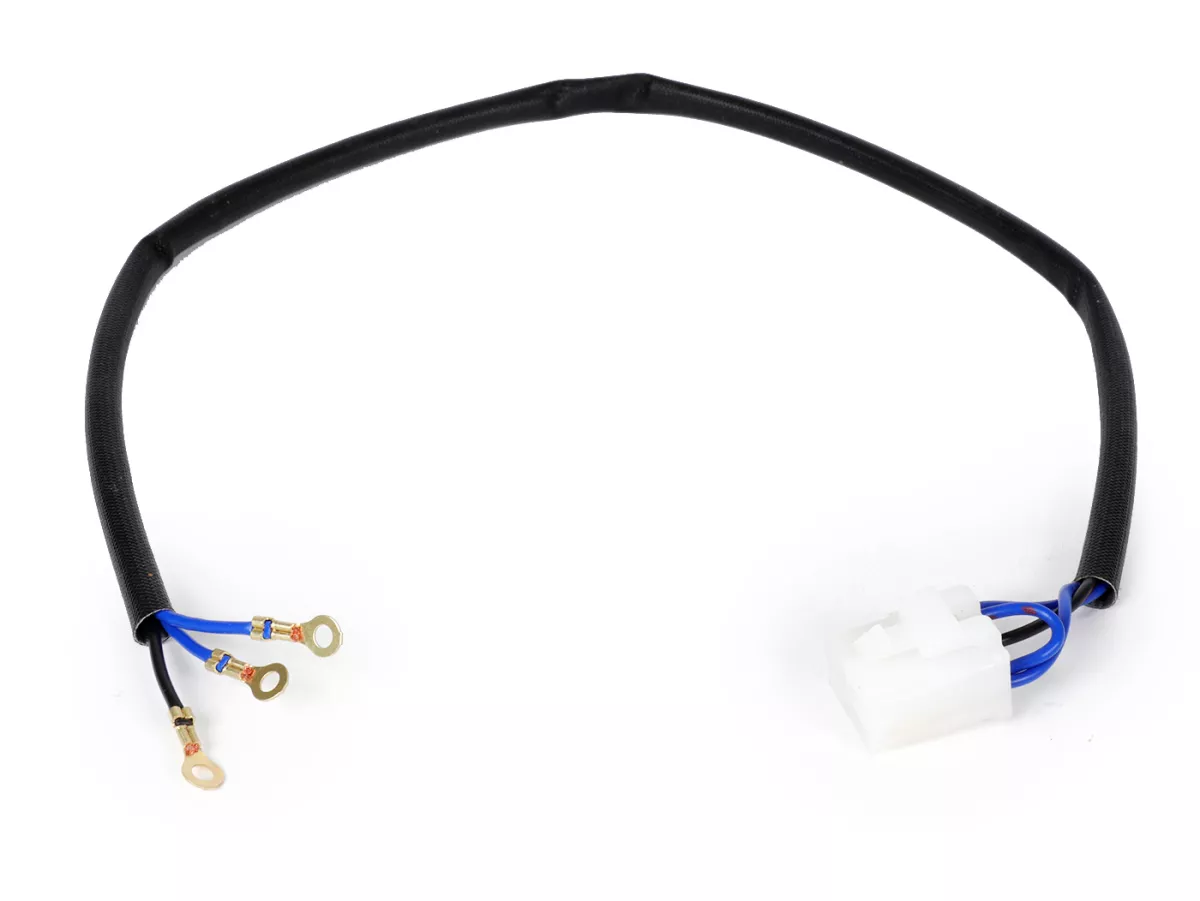

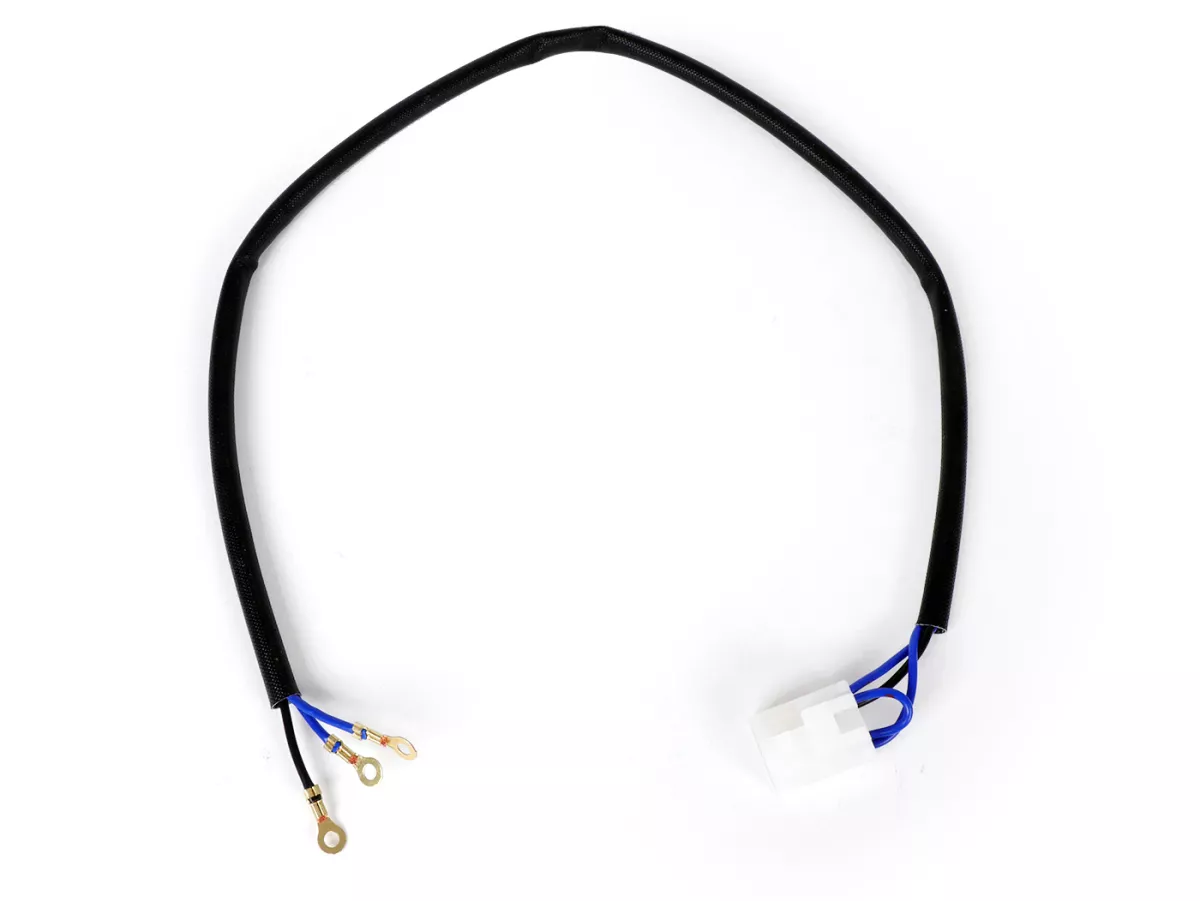

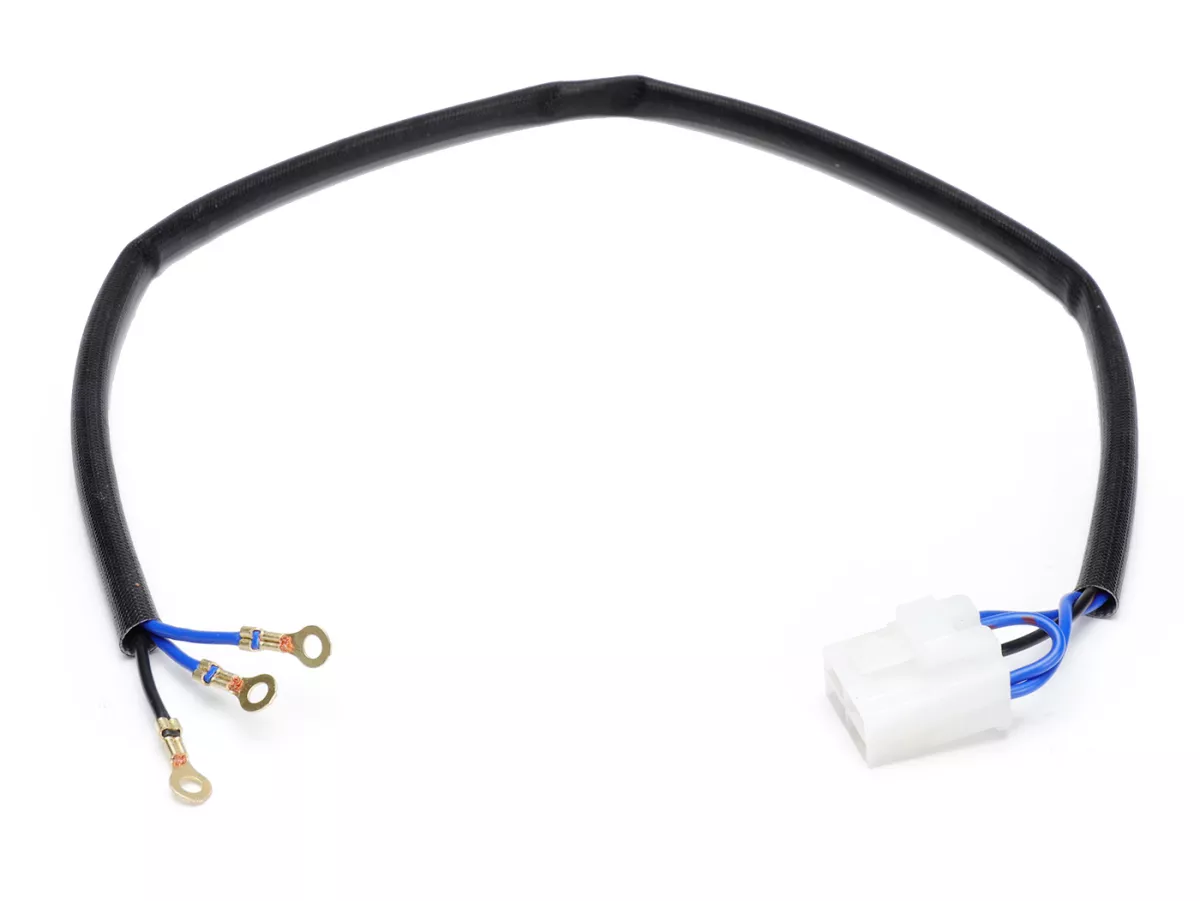

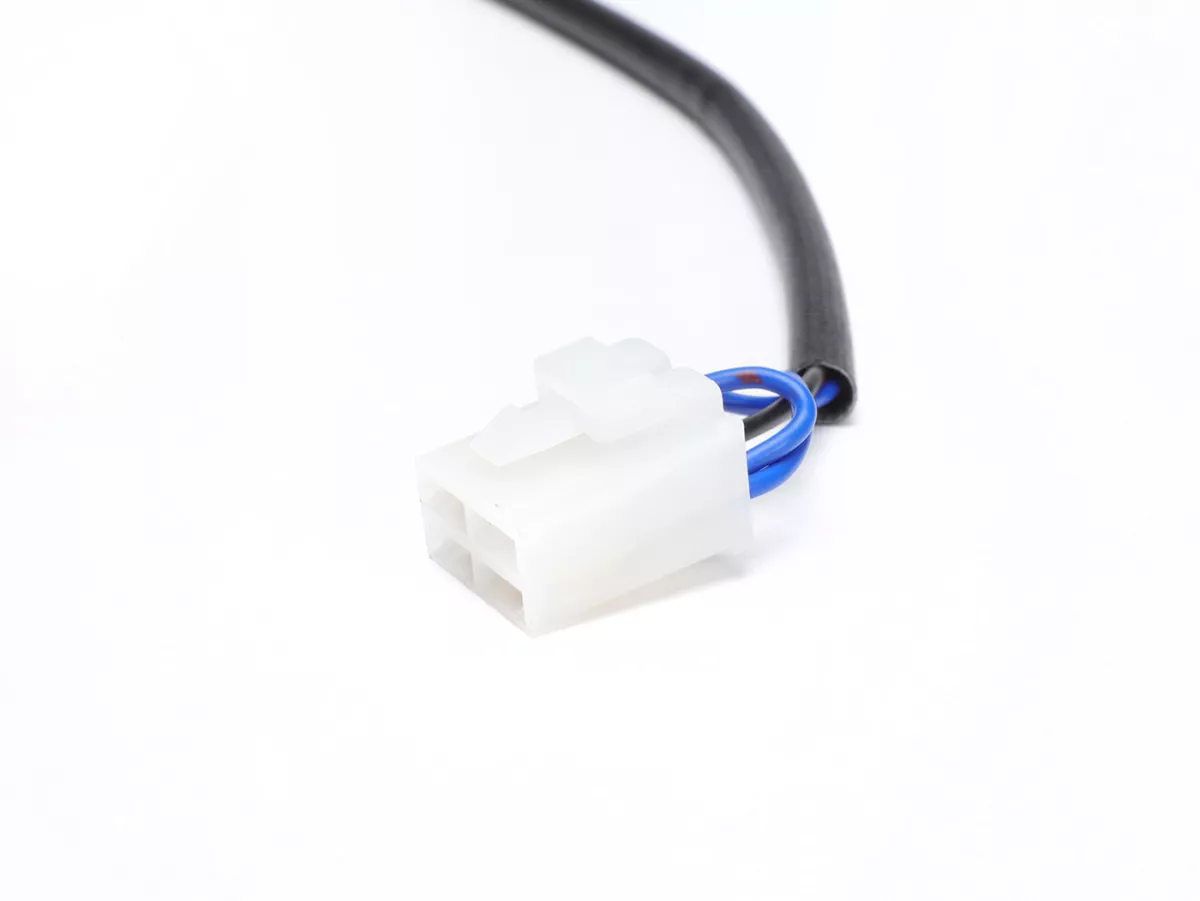

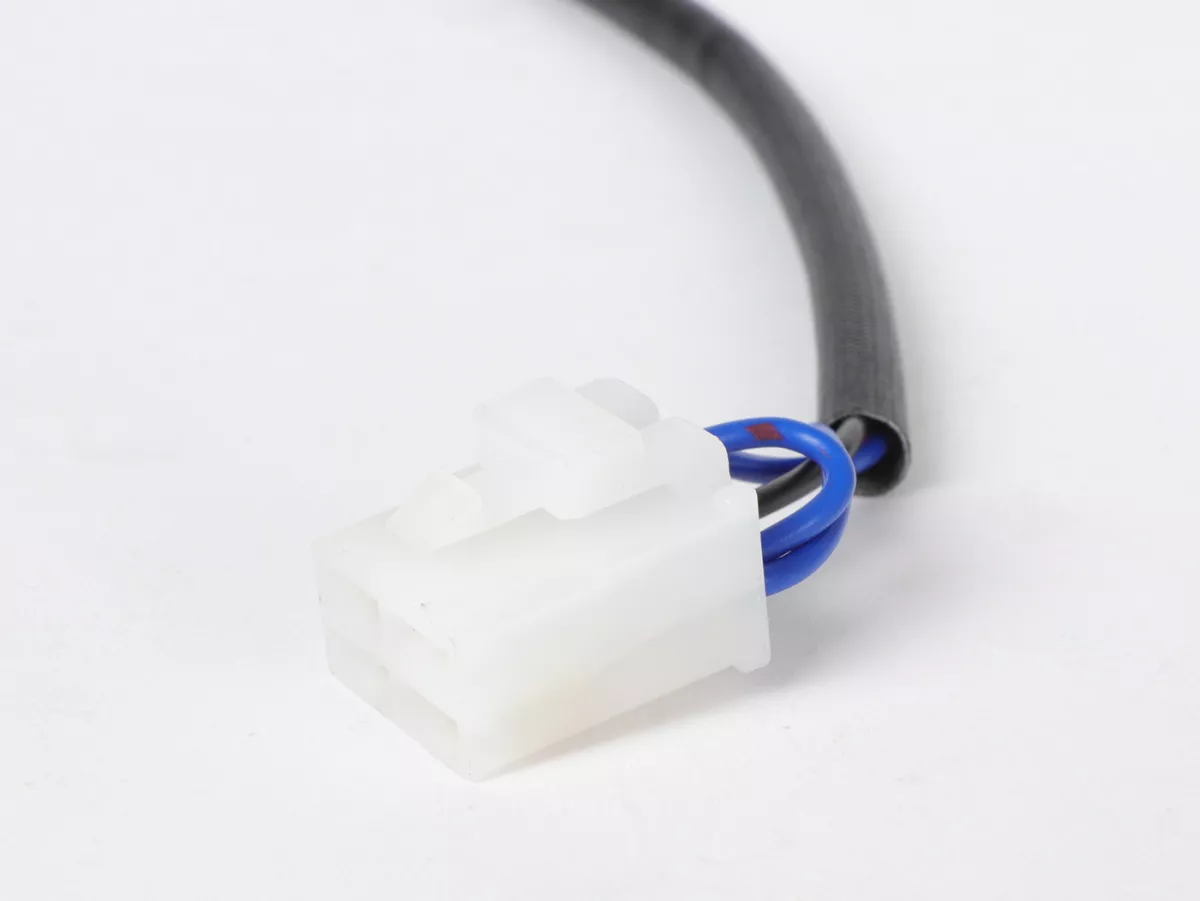

Cabang kabel memiliki steker yang sudah dirakit untuk regulator tegangan BGM6690, seperti yang disertakan dengan kit pengapian kami. Sisi lain dari cabang kabel memiliki lubang tali yang terhubung ke kotak kabel.

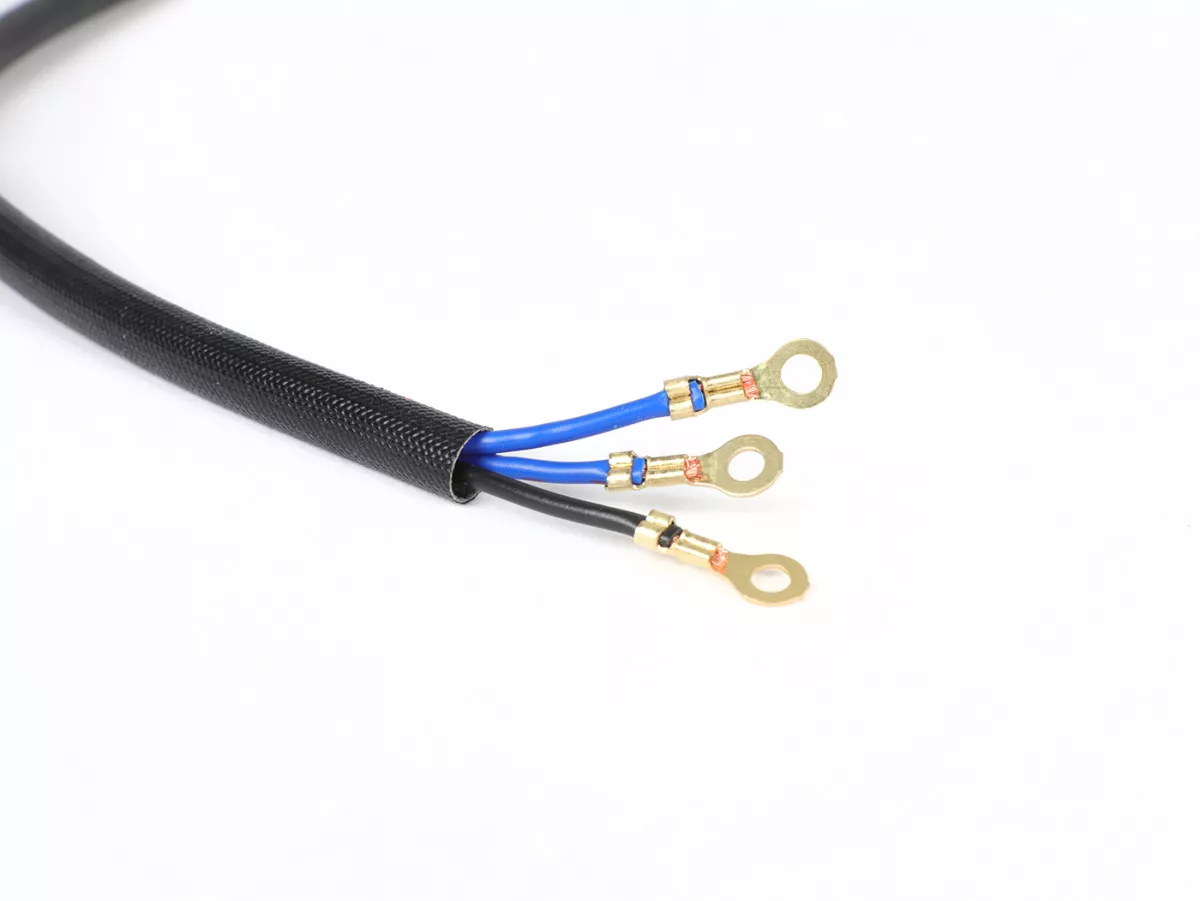

Kabel hitam = arde
Kabel biru (1) = input regulator tegangan (arus yang tidak diatur dari alternator, kabel biru)
Kabel biru (2) = output regulator tegangan (arus yang diatur untuk (konversi) rangkaian kabel kendaraan, kabel biru)
(penetapan pin kabel biru dapat dipertukarkan)
CATATAN
Saat menggunakan harness kabel konversi kami (no. item: 9077011 atau yang serupa) dan cabang kabel (BGM6690V50), kabel-kabel tersebut dihubung pendek pada sambungan yang semula dimaksudkan untuk pengatur tegangan pada harness kabel konversi (kabel biru dan oranye, 6,3 mm).
Jika relai flasher akan digunakan, relai ini masih dapat dihubungkan di sana (lihat petunjuk pemasangan untuk rangkaian kabel konversi).
