pengapiannya

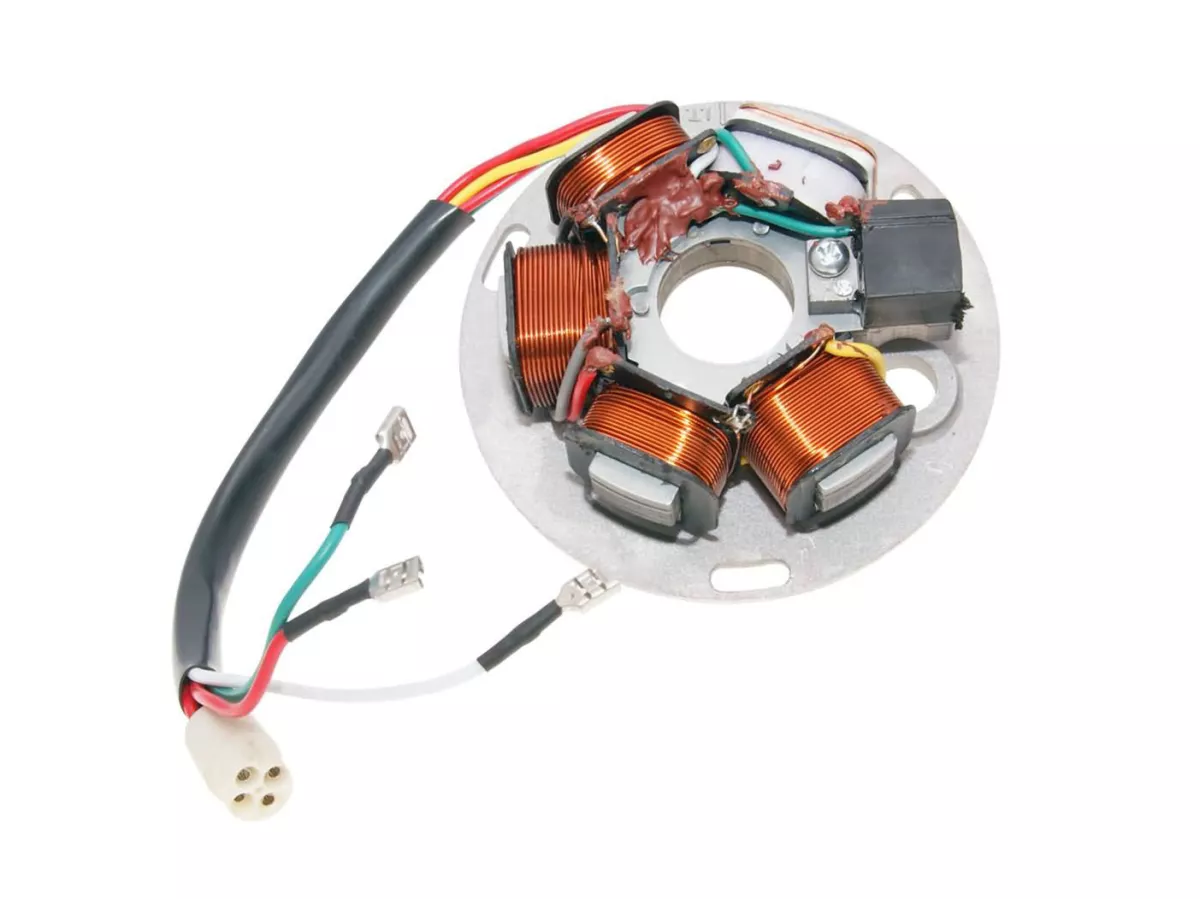

masih memiliki total 7 kabel.
Tiga kabel lepas (warna kabel hijau, merah, putih) masing-masing dilengkapi dengan konektor pipih dan ditujukan untuk koneksi ke CDI sisi mesin. Empat kabel lainnya (warna kabel merah, hitam, kuning, abu-abu) digabungkan dengan konektor bundar dan ditujukan untuk koneksi ke wiring harness sisi kendaraan.
TIP
Pelat dasar pengapian ini juga dapat digunakan pada kendaraan Vespa PX yang lebih tua dengan baterai (1982-1984).
Di sini, konektor datar pada awalnya digunakan pada rangkaian kabel kendaraan. Oleh karena itu, potonglah konektor bundar dan pasangkan konektor individual atau pasangkan konektor bundar pada harness kabel kendaraan.
Penetapan kabel di sini dibandingkan dengan model PX Jerman
:Versi steker datar | Versi steker bulat |
ungu | abu-abu |
merah | merah |
kuning | kuning |
hitam | hitam |
