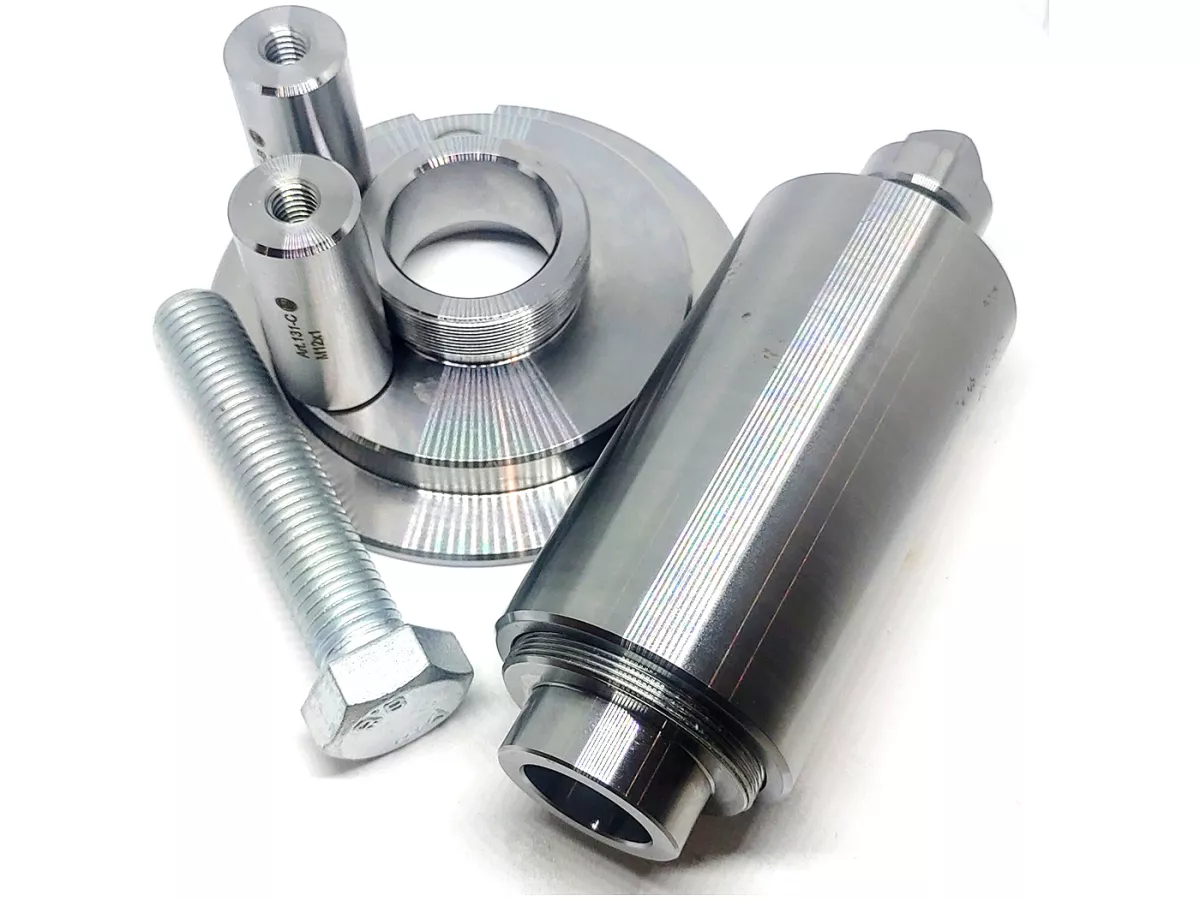

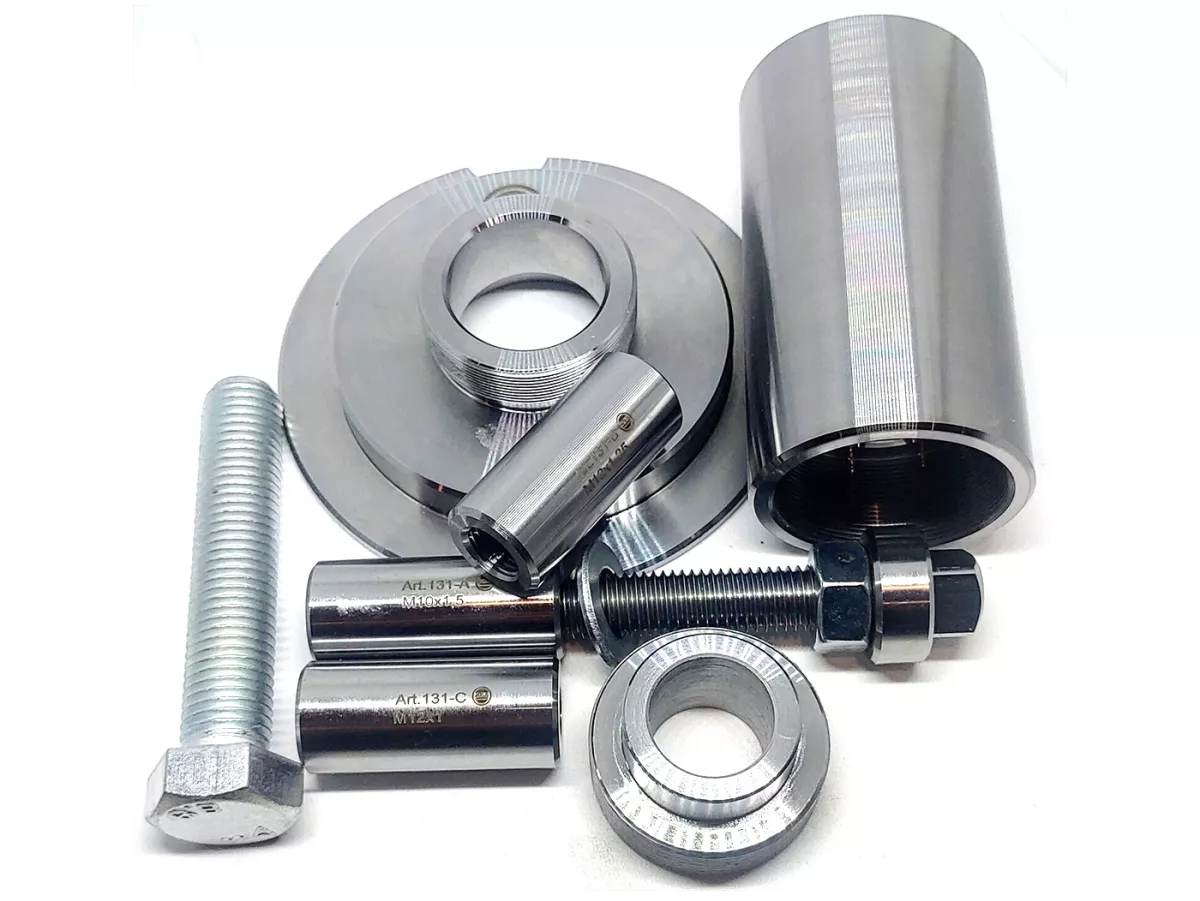

Herramienta de desmontaje y montaje para el montaje y desmontaje del cigüeñal -JOLA Made in Germany- Vespa Smallframe e.g. V50, PV, ET3, PK

Esta herramienta se utiliza para instalar y quitar el cigüeñal smallframe en el lado del alternador de una manera suave y eliminado.

Fabricado en acero de calidad 42CrMo4

Se puede utilizar para instalar cigüeñales con roscas M12x1, M12x1,25 y M10x1,5.

El cojinete del cigüeñal no sufre esfuerzos, ya que el anillo roscado ajustable se apoya en el anillo interior del cojinete de bolas.

El disco de retención tiene ahora un hueco para el tornillo en el alojamiento

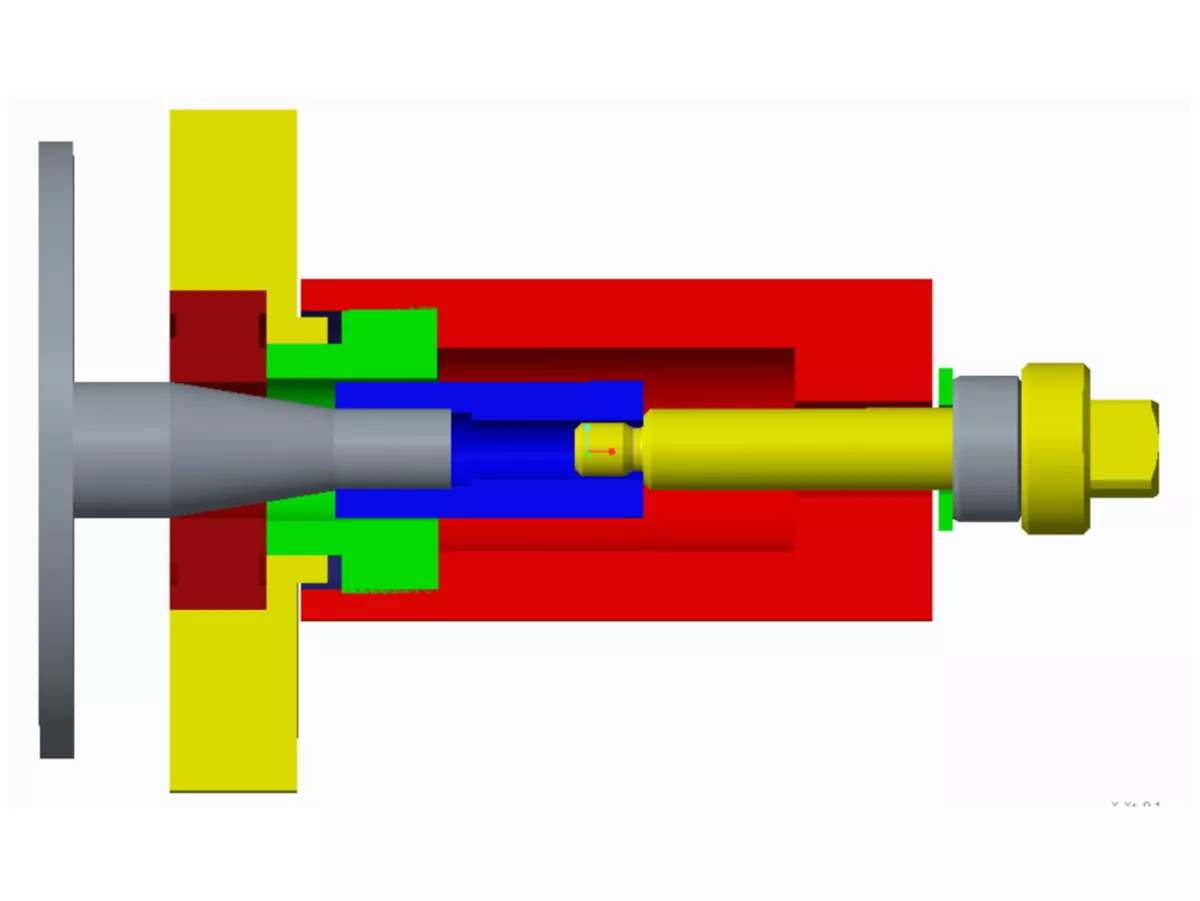

Operación de retracción

AG1: Introducir el cigüeñal en la carcasa.

AG2: Atornillar el casquillo tensor correspondiente en el cigüeñal.

AG3: Colocar el manguito grande con el manguito roscado delantero sobre el manguito de tracción. El manguito roscado debe girarse hacia fuera hasta que el manguito grande no se apoye en el alojamiento del motor. De este modo se garantiza que la herramienta se apoye sobre el cojinete del cigüeñal y que éste resulte dañado al introducirla.

AG4: Atornillar el husillo roscado con tuerca y arandela en el manguito de tracción e introducir el cigüeñal con tuerca.

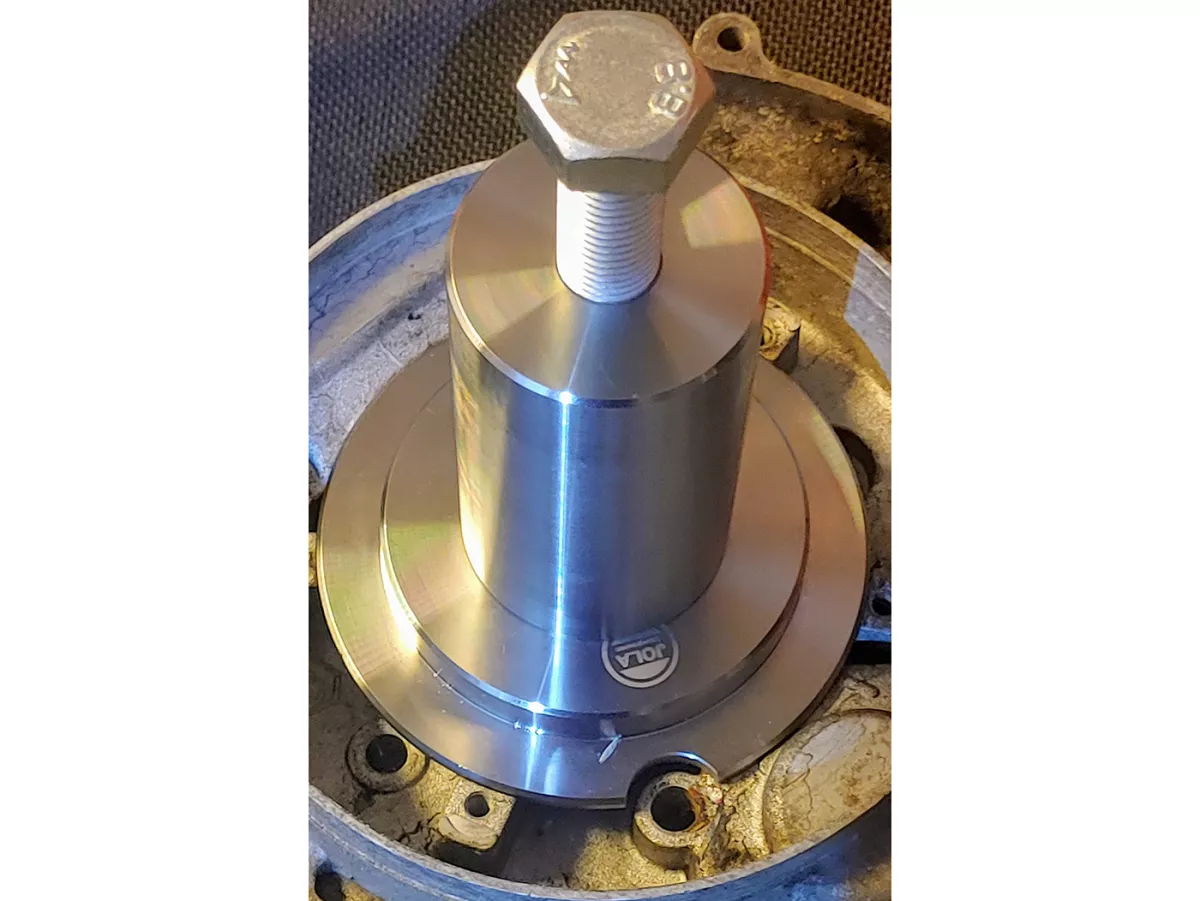

Operación de prensado

AG1: Fijar el disco grande en el lugar de la placa base de encendido.

AG2: Atornillar el manguito grande.

AG3: Atornillar el tornillo M16 y presionar hacia abajo el cigüeñal.
