Kit carburador -PINASCO Dellorto PHVB Ø22mm- Vespa Wideframe VM1T, VM2T, VN1T, VN2T, VL1T, VL2T, VL3T, VB, VGL1, ACMA - con colector de admisión (sólo apto para cilindros Pinasco Nordkapp 160cc)

Kit carburador Pinasco para Vespa Wideframe modelos con faro en el guardabarros (lámpara en la parte inferior, Faro Basso) incluyendo Vespa VN, VM

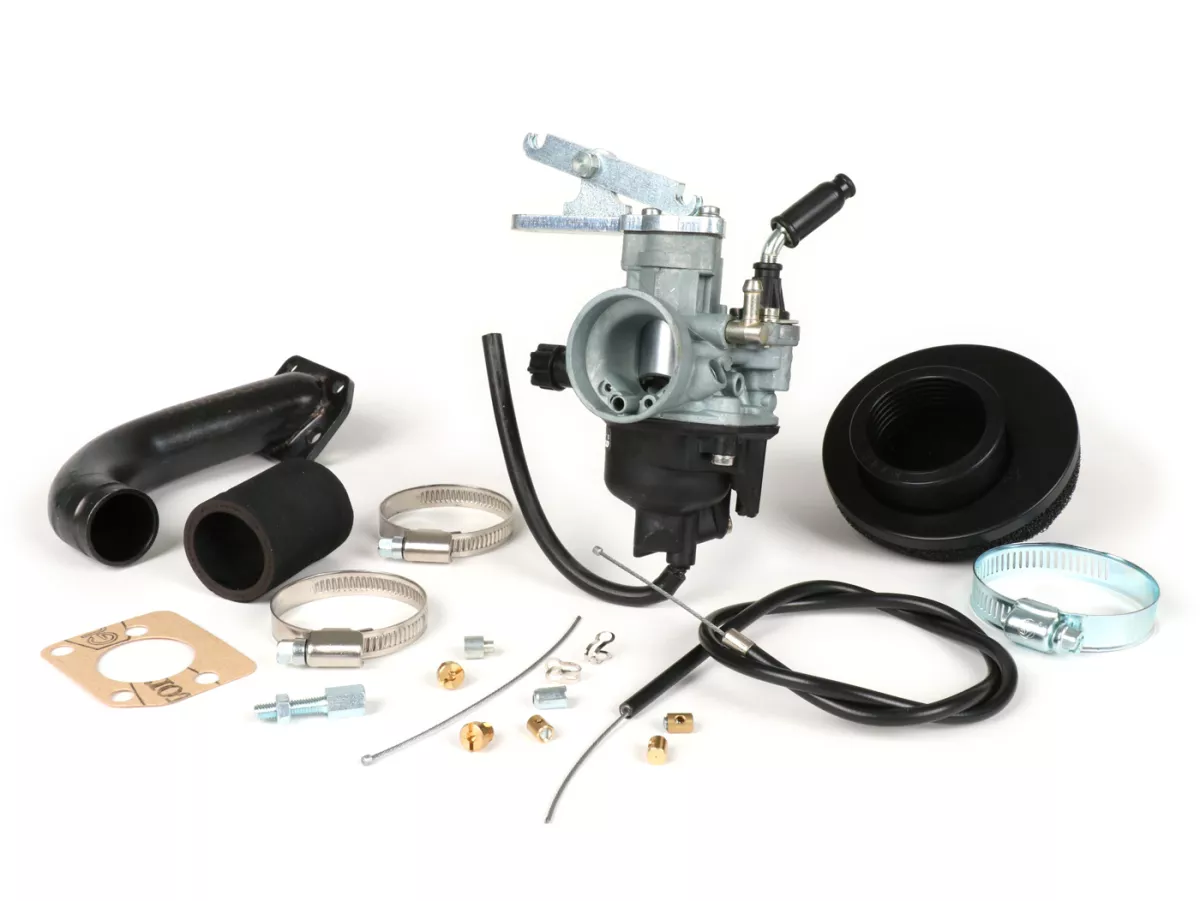

El juego consiste en un carburador Dell'Orto PHVB con Ø22mm y un colector de admisión conØ24mm. Esto sólo es adecuado para el propio cilindro Nordkapp 160cc de Pinasco.

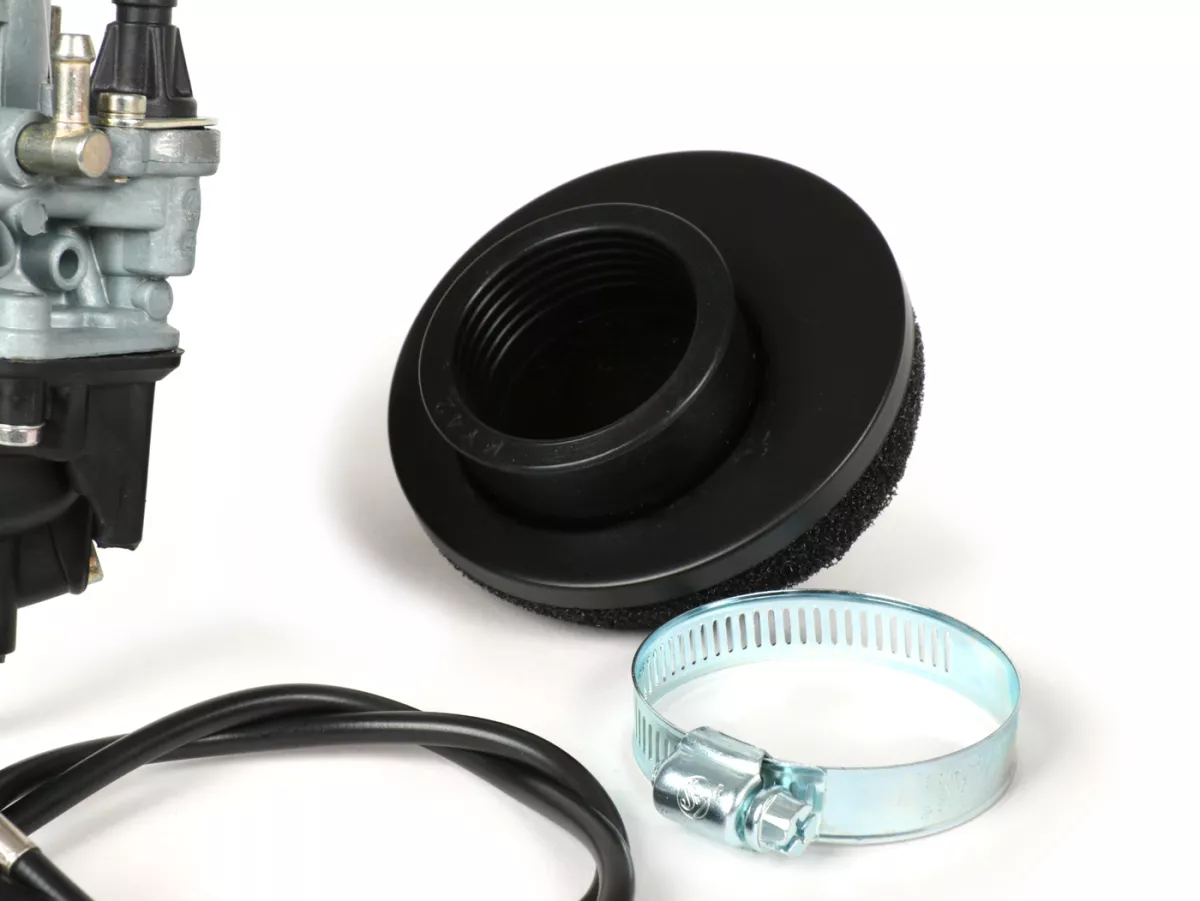

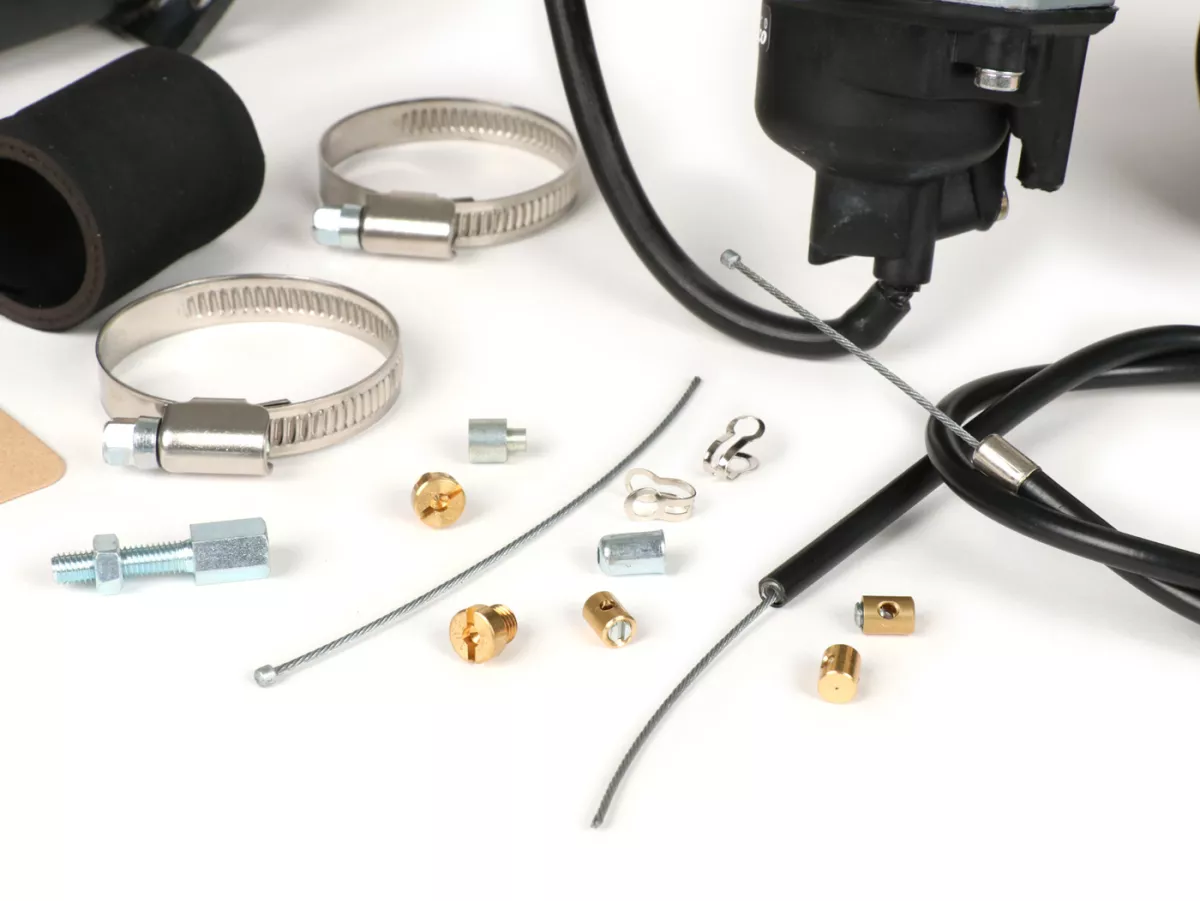

También se incluye un filtro de espuma muy plano y material de montaje.

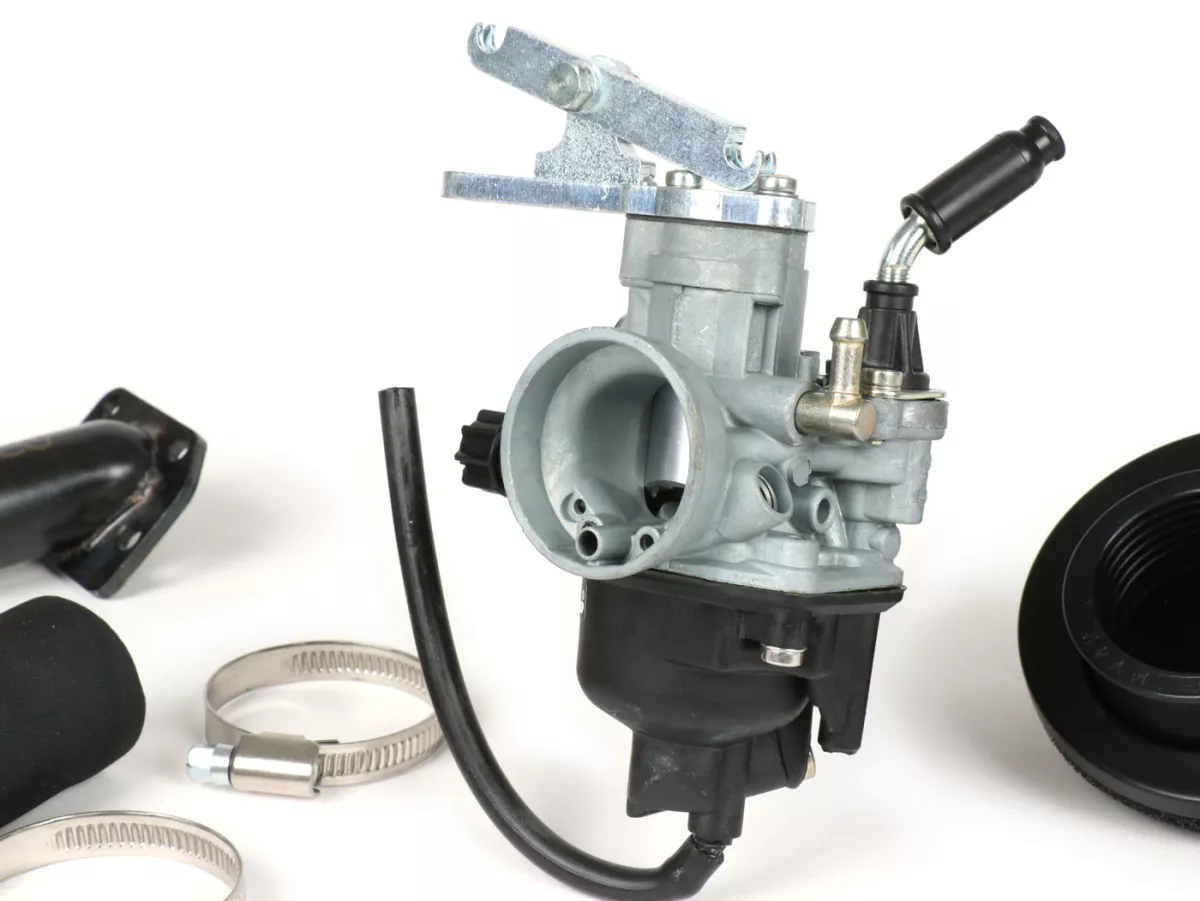

El carburador procede de la producción en serie. Por ejemplo, se utilizó en los modelos Gilera Runner 125/180 y SKR125/150. Tiene un venturi con una superficie ovalada que corresponde a una sección transversal de Ø22mm. Ésta aumenta de forma cónica hacia la salida hasta Ø24mm.
Esto hace que se adapte perfectamente al colector de admisión, que también tiene un diámetro interior de Ø24mm.

El carburador PHVB tiene un tipo de tobera secundaria completamente independiente.

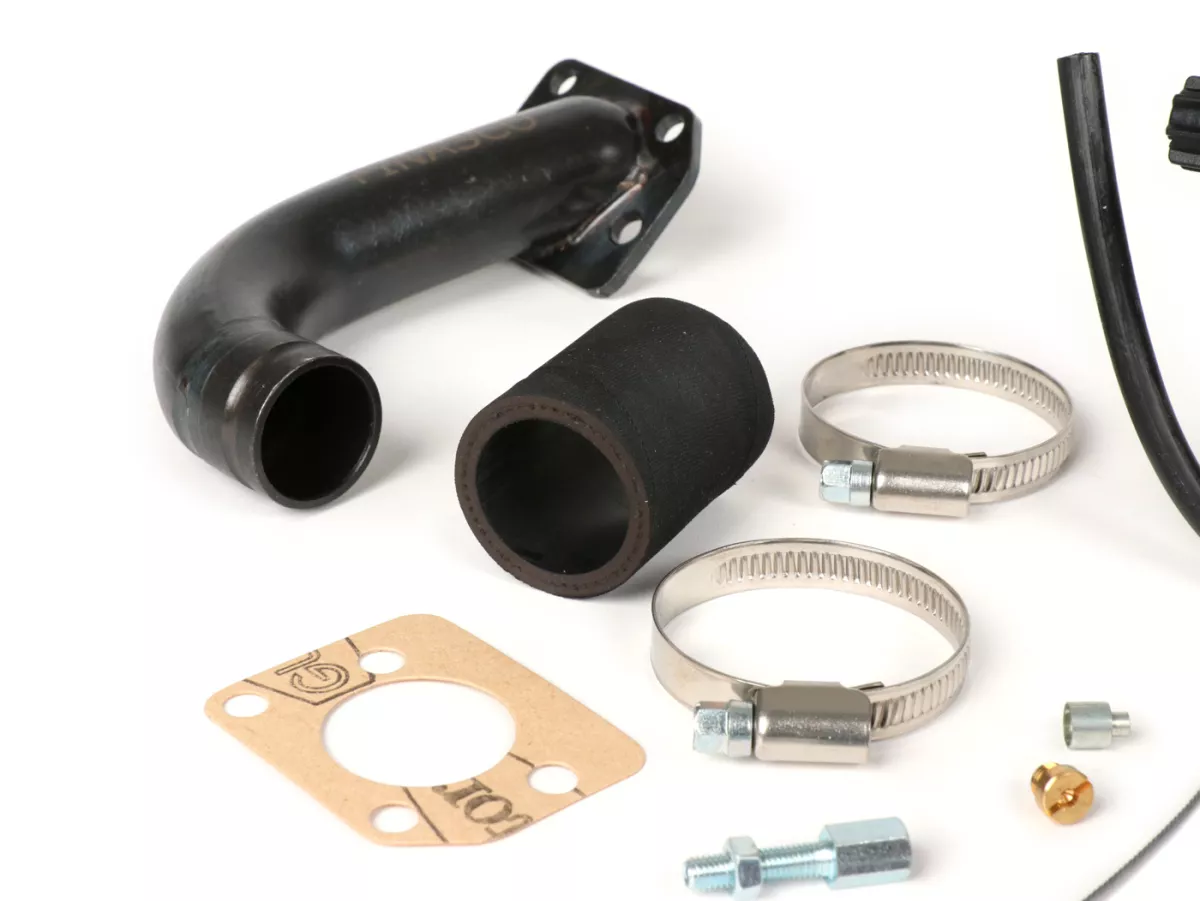

El carburador y el colector de admisión están conectados mediante un tubo flexible.

El carburador se suministra con la siguiente configuración básica:

• Surtidor principal: 102
• Surtidor secundario: 45
• Aguja: W16 (clip en la parte inferior)
• Corredera: 40
• Surtidor del estrangulador: fijo
• Anchura conexión colector de admisión: Ø29mm
• Anchura de la conexión del filtro de aire: Ø40mm

Dado que el carburador está destinado al uso en vehículos modernos, dispone de conexiones para un grifo de gasolina de vacío y una alimentación de aceite para la lubricación por separado. Estas conexiones están selladas con tapones de goma.
