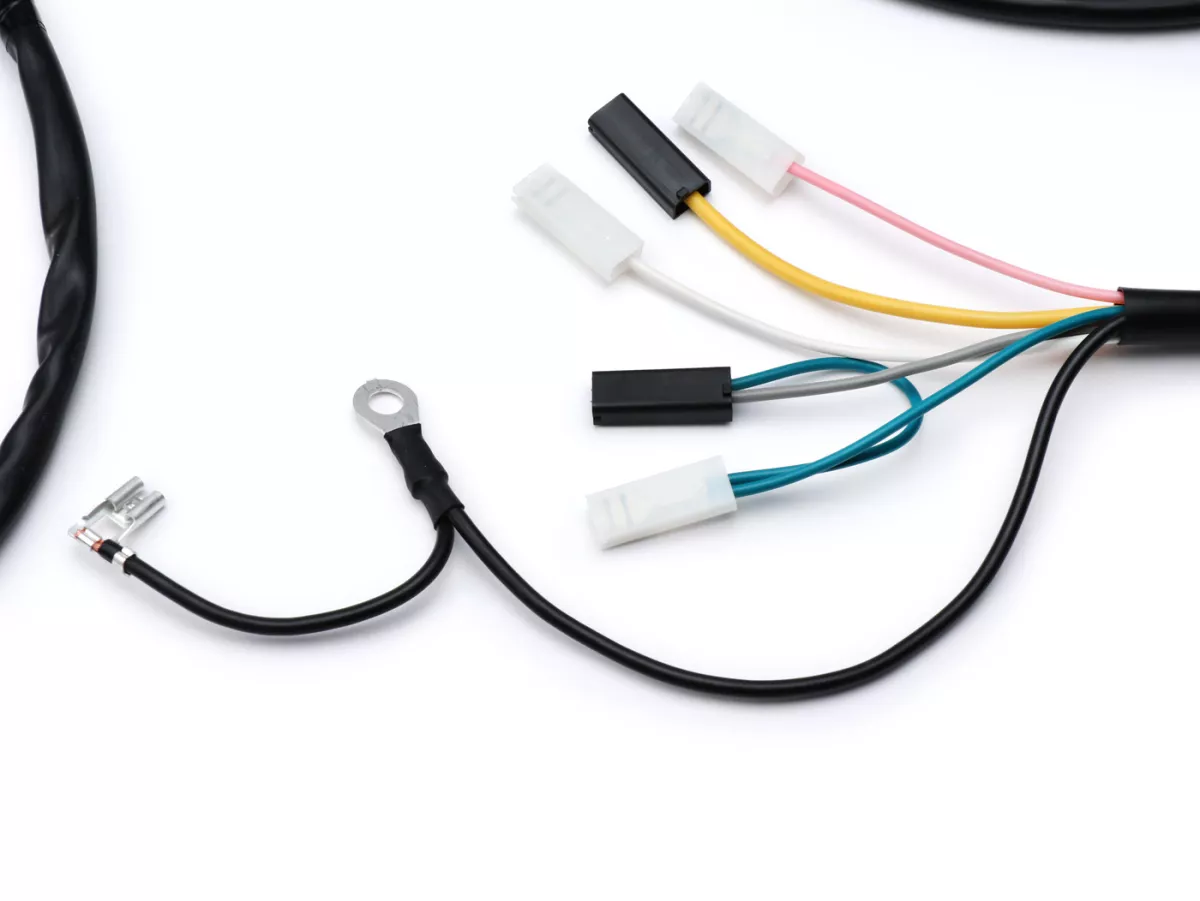

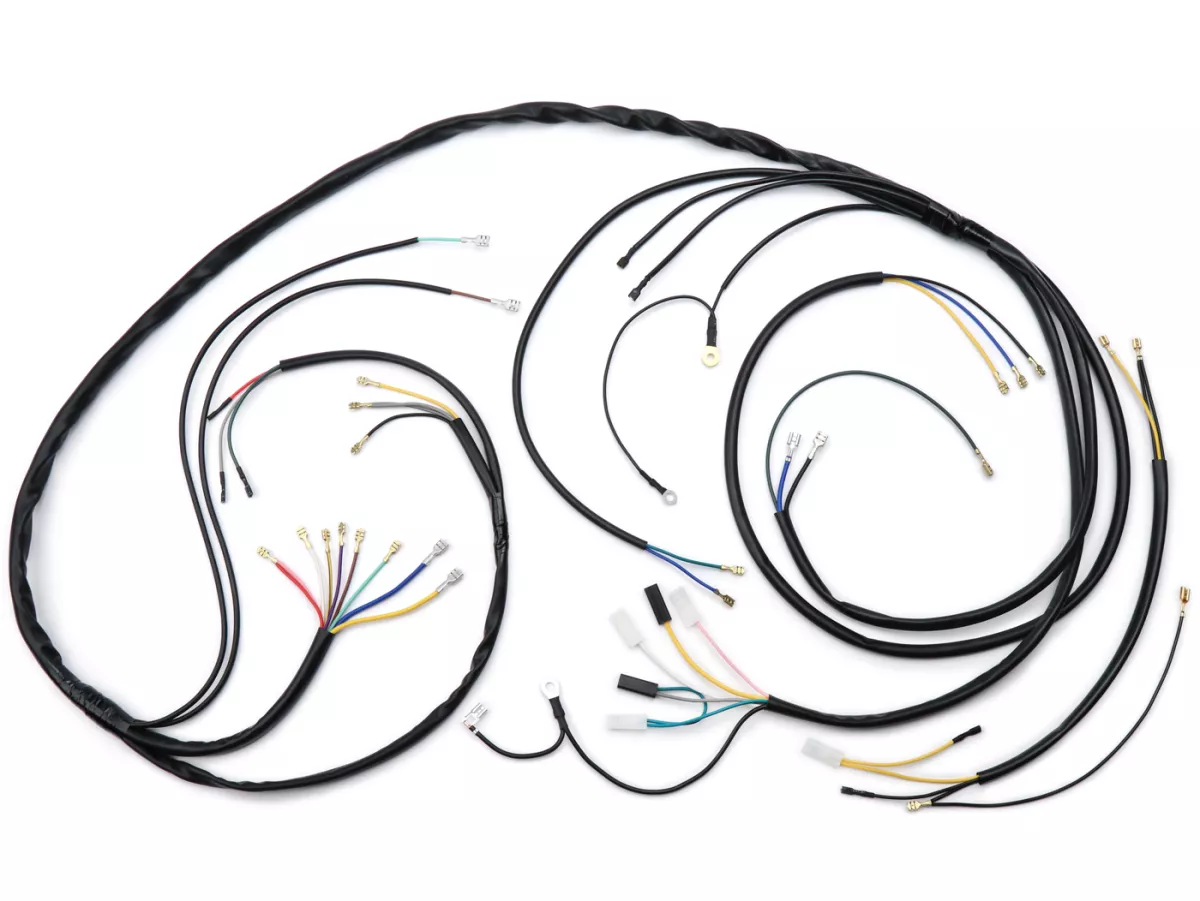

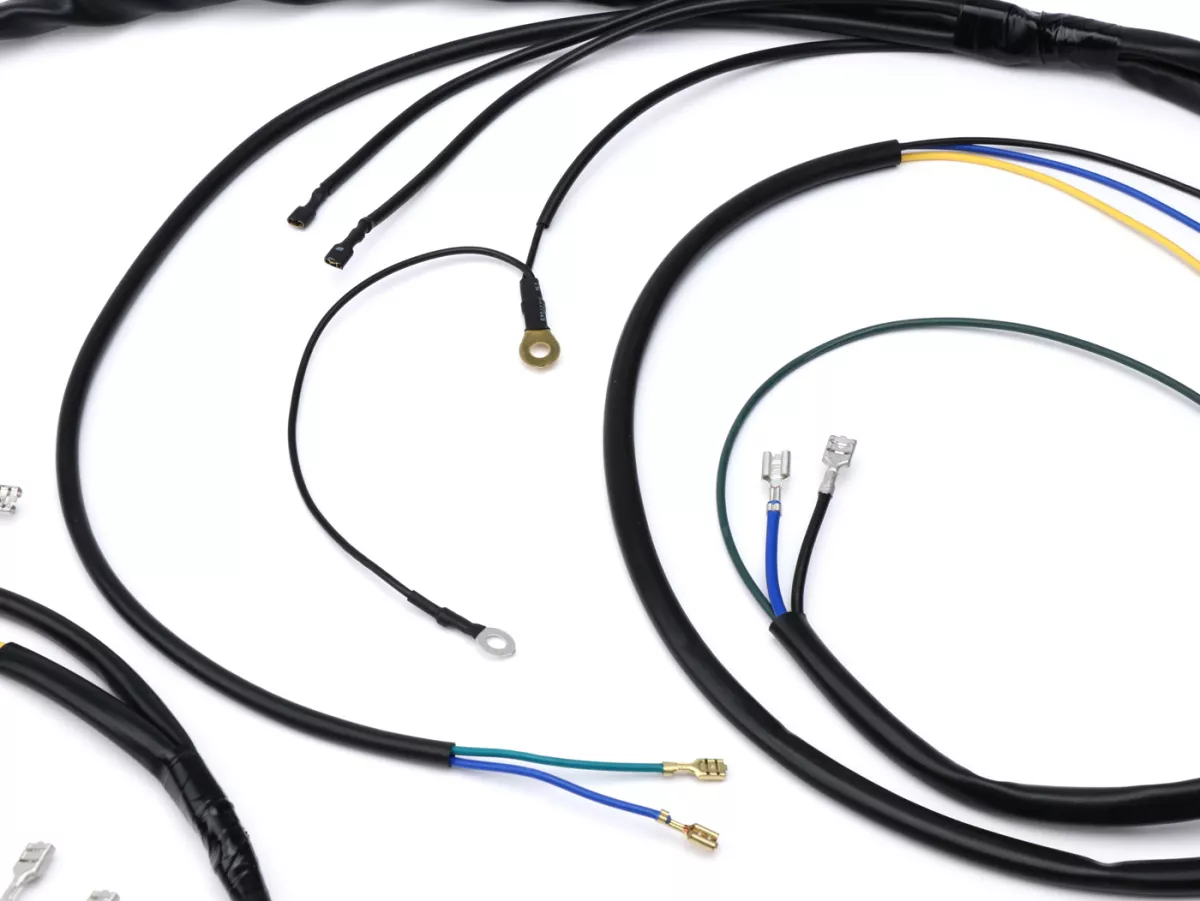

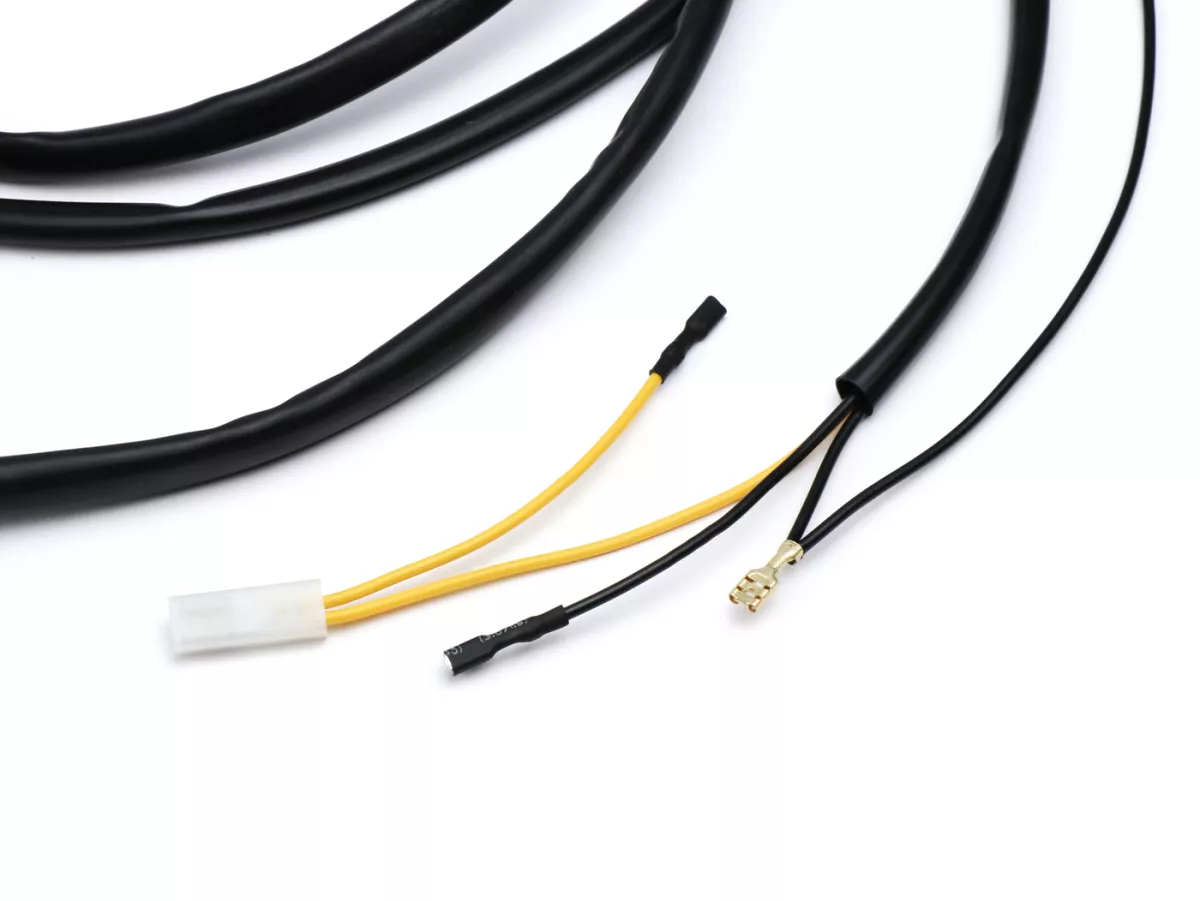

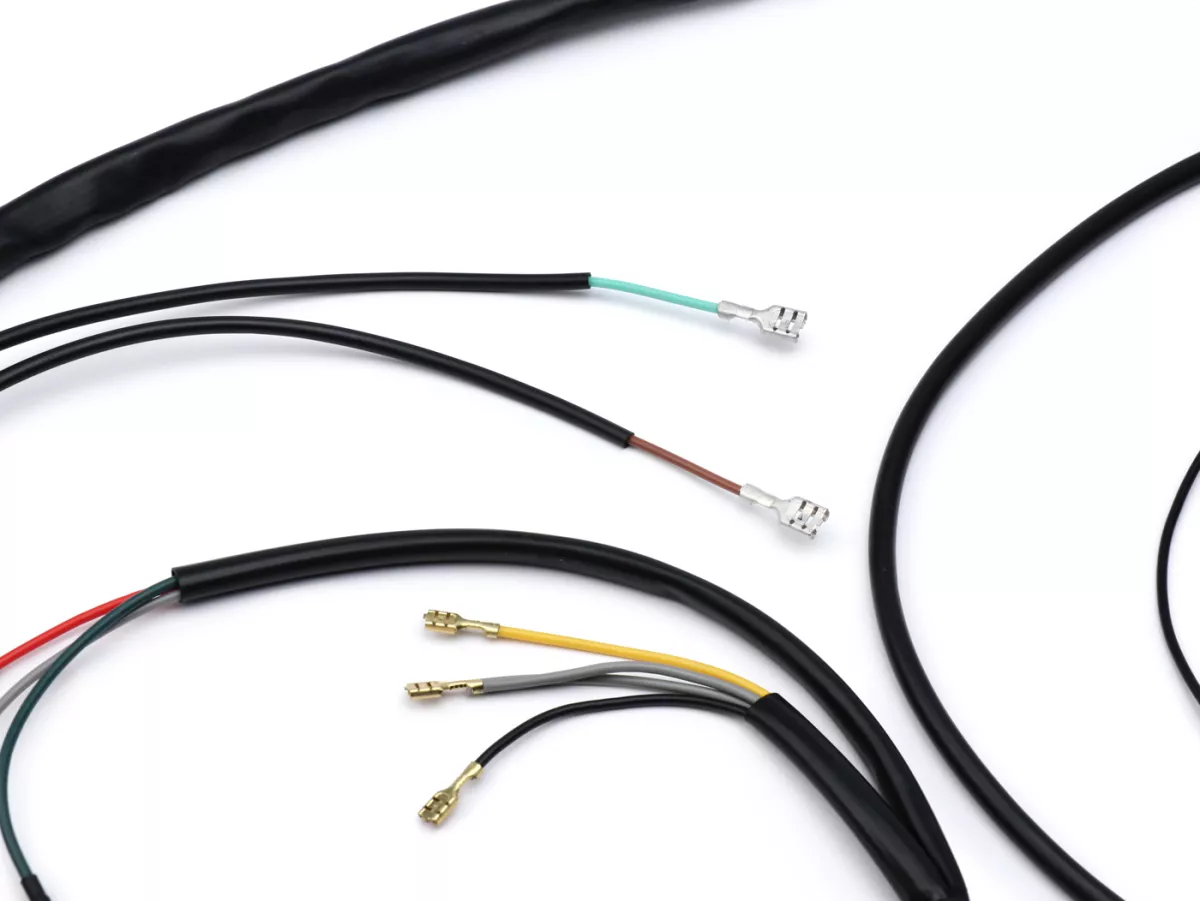

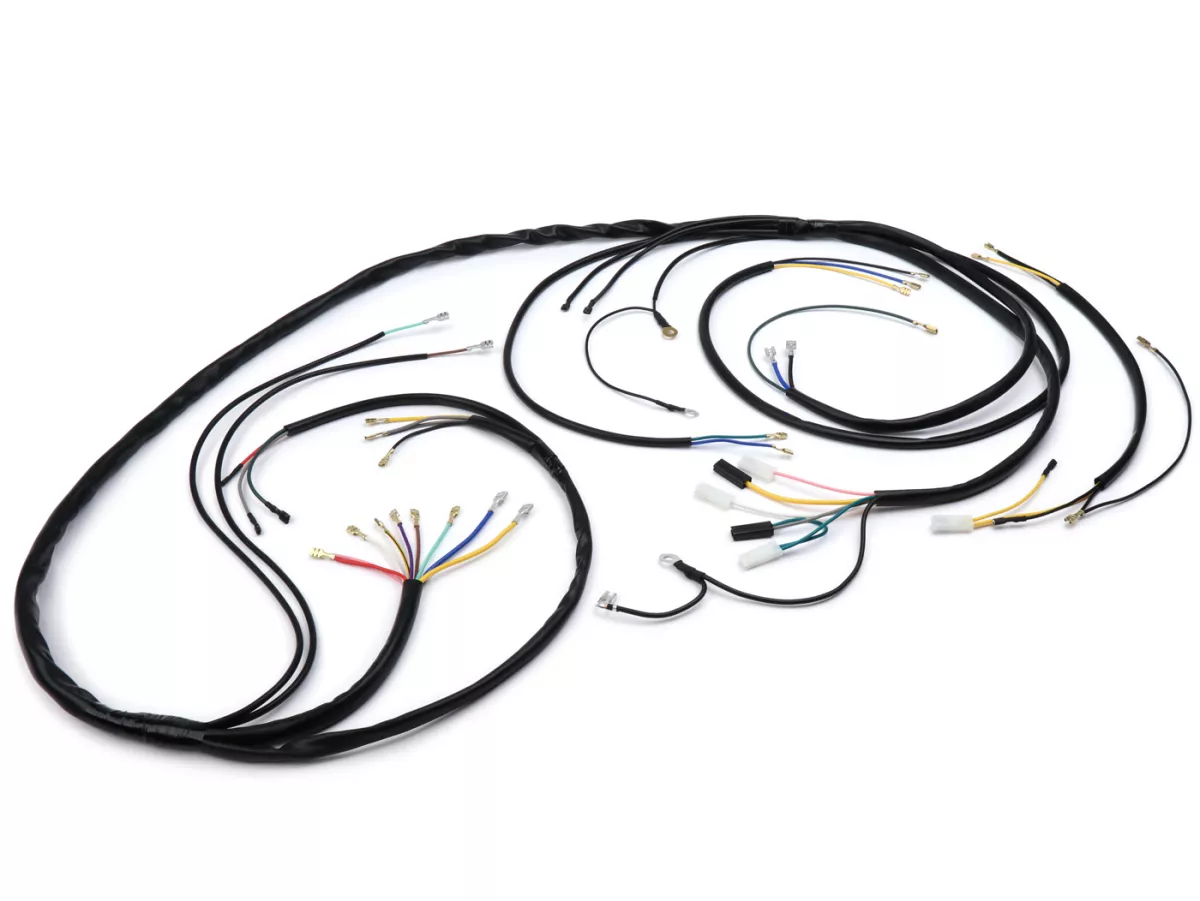

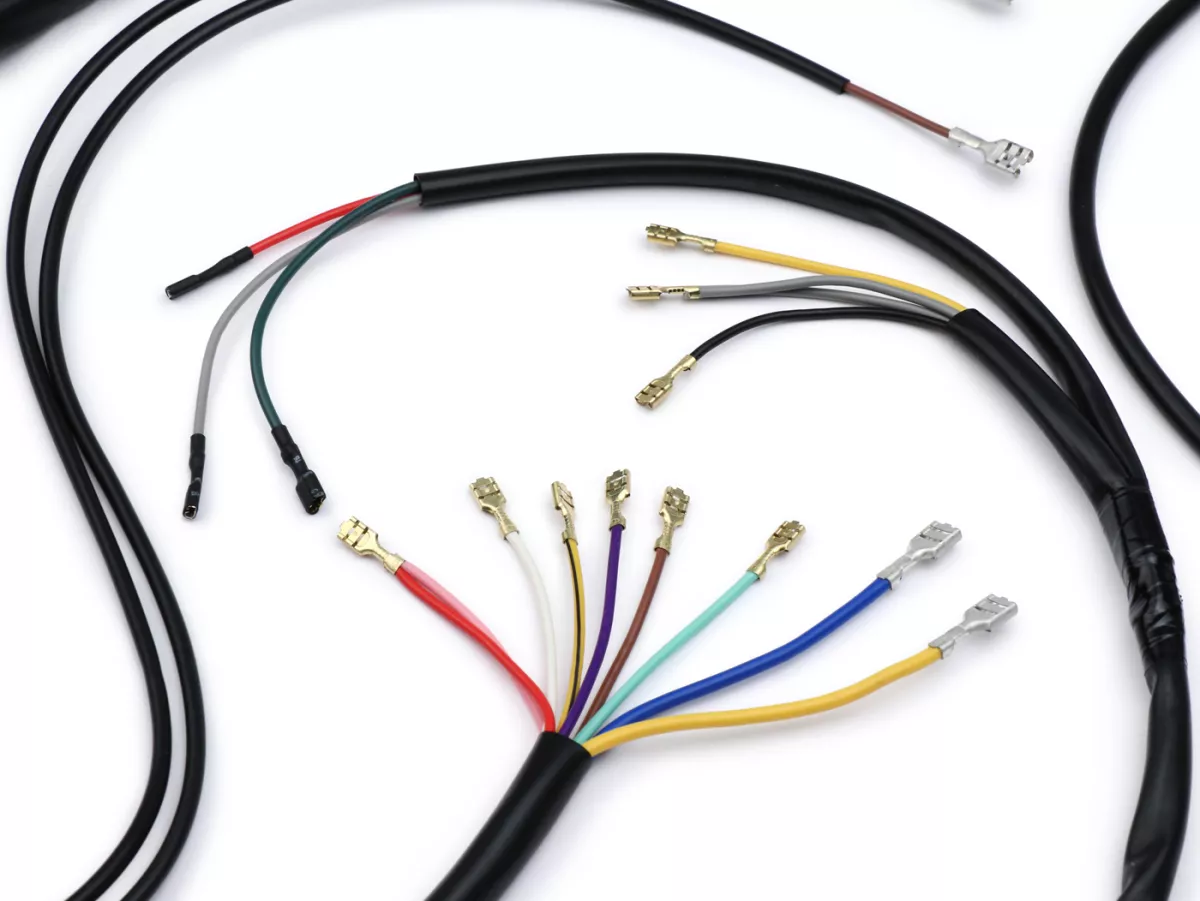

Kabelboom BGM ORIGINAL geschikt voor alle Vespa PX modellen gebouwd tot 1982
Italiaanse versie zonder batterij. In deze versie worden de richtingaanwijzers, de claxon (zogenaamde zoemer) en alle andere verbruikers rechtstreeks van stroom voorzien via het boordnet. De ontstekingsbasisplaat die op deze voertuigen met slechts 3 kabels (modellen met contactontsteking) of 5 kabels (voertuigen met elektronische ontsteking) wordt gebruikt, is hiervoor geschikt.
CONVERSIE (ZONDER BATTERIJ)
Deze kabelboom is perfect voor het ombouwen van voertuigen met een af-fabriek accu naar een eenvoudig en ongecompliceerd elektrisch boordsysteem zonder accu. De versie met alle gesloten schakelaars (BGM6685KT) is ideaal voor dit doel.
VOORDELEN VAN HET OMBOUWEN
Geen accu, dus minder onderhoud
Alle verbruikers werken onafhankelijk van het laadniveau van de accu
Geen corrosieschade door een overgekookte accu/accuzuur
Meer lichtopbrengst
ONDERDELEN DIE NODIG ZIJN VOOR DE OMBOUW
VOLTAGE REGULATOR

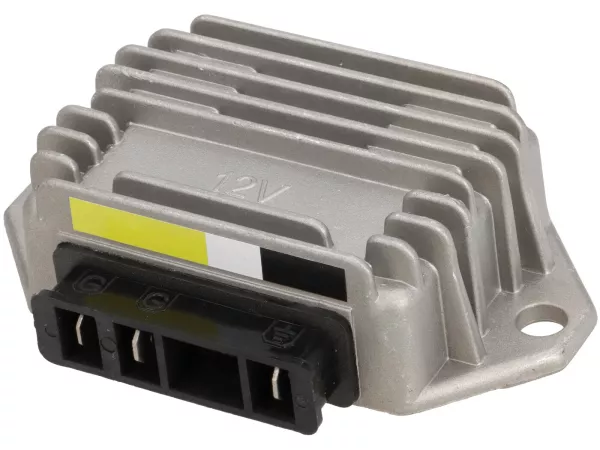

De eenvoudige 3-polige spanningsregelaar (G|G|M) wordt altijd gebruikt met deze kabelboom (bijv. 9100001). De 5-polige spanningsregelaar (A|A|B+|G|M) die oorspronkelijk werd gebruikt op voertuigen die af fabriek met een accu werden geleverd, kan nog steeds worden gebruikt. Alleen de aansluitingen B+ en G blijven niet toegewezen (voorheen laadstroom voor de accu). Een beter alternatief is de compacte en krachtige BGM Pro spanningsregelaar (BGM6690). Deze kan bijvoorbeeld ook een USB-aansluiting van 12V gelijkspanning voorzien voor het opladen van een mobiele telefoon/navi etc.
ONTSTEKINGSBASISPLAAT /LIMA
Het type met 5 kabels wordt gebruikt als ontstekingsbasisplaat (ook herkenbaar aan de blauwe en zwarte kabel voor de enkele voeding). De originele basisplaat met 7 kabels van de modellen met accu kan niet meer worden gebruikt. Door hun leeftijd is de kabelisolatie echter vaak toch beschadigd. Een ombouw naar de krachtigere ontstekingsbasisplaat van de latere Lusso-modellen (bijv. BGM8025N of BGM8032N) wordt daarom sterk aanbevolen. Dit verhoogt de totale lichtopbrengst van het AC-systeem aanzienlijk, omdat er geen stroom meer wordt omgeleid voor het opladen van de batterij. Dit betekent dat zelfs oude PX-modellen kunnen worden uitgerust met een 35/35W lamp. De meeste 5-draads dynamo's hebben een ronde stekker. De kabelboom die hier wordt aangeboden heeft een 6,3 mm platte stekker (zoals in het originele Italiaanse model). De kabelboom kan worden omgebouwd naar een ronde stekker of de bodemplaat van de ontsteking kan worden omgebouwd naar een platte stekker. De benodigde onderdelen vind je bij de accessoires.
KNIPPERLICHTRELAIS
De modellen met accu gebruiken een gelijkstroom (DC) knipperrelais.
Na ombouw is een wisselstroom-knipperrelais nodig (bijv. 1195703).
AANSLUITSCHEMA
Zie downloads
CONCLUSIE: absoluut zinvolle omschakeling naar krachtigere en onderhoudsvrije elektronica
(VS)
