Knipperlichtrelais -PIAGGIO 3-PIN 12V 10/21W AC- Vespa PK S, PK XL, PK XL2, PX Lusso (1984-), Cosa, Cosa FL, T5 125cc, APE

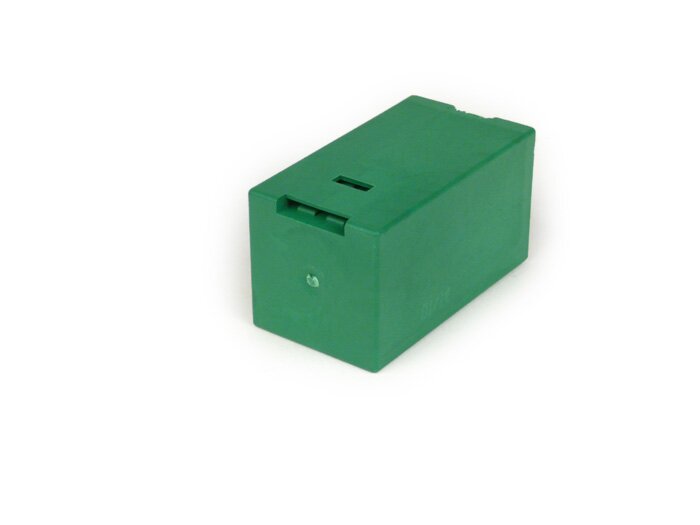

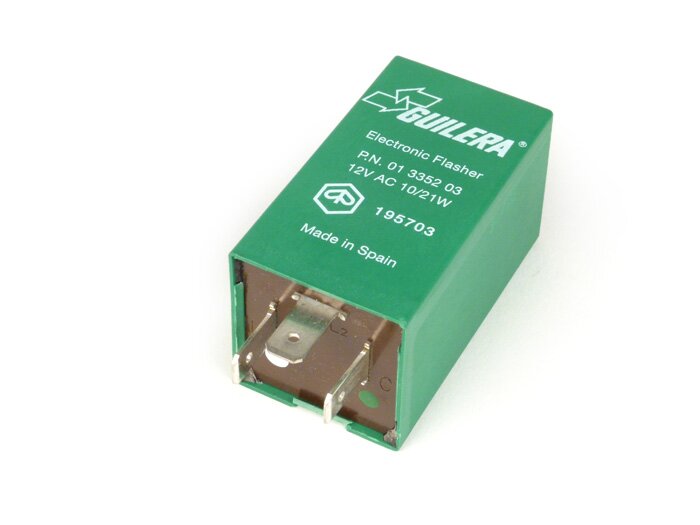

Origineel Piaggio knipperlichtrelais voor alle Vespa's met wisselstroom (AC) aan boord, zoals alle PX/PK Lusso-modellen.
Het relais bevat geen elektronica voor gelijkrichting en is daarom alleen geschikt voor wisselstroom.

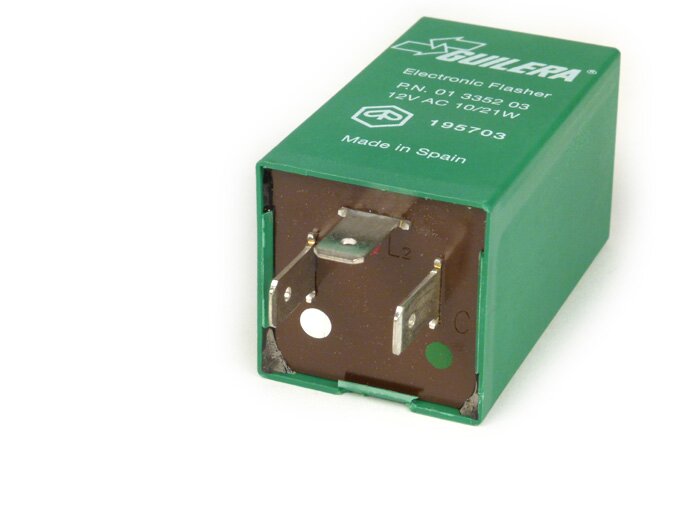

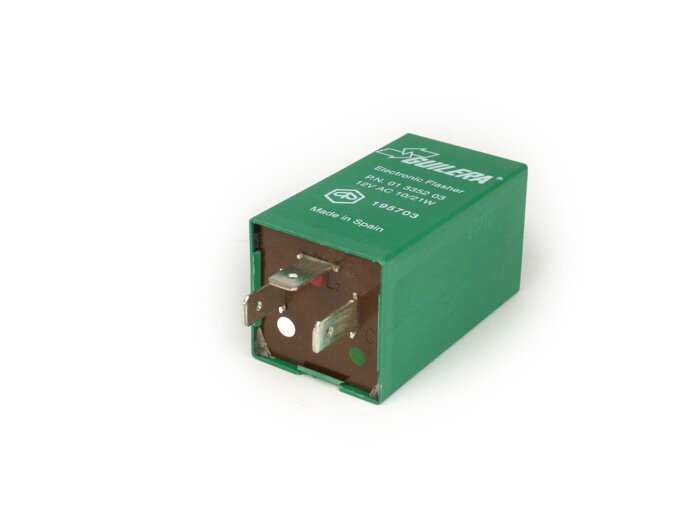

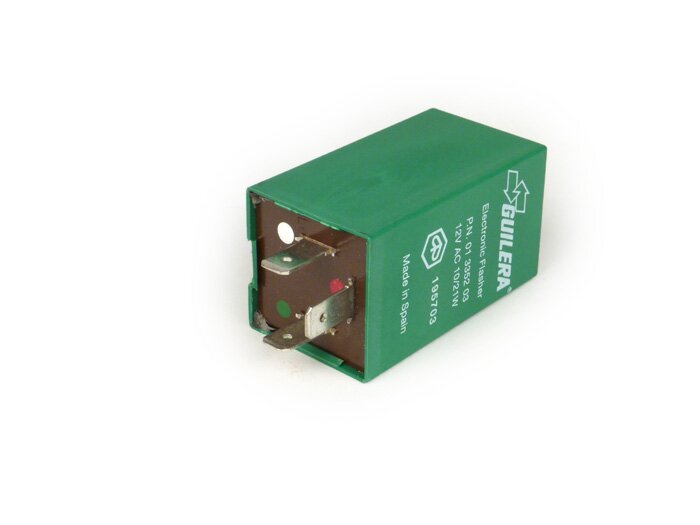

Het heeft 3 aansluitingen:

C (groene stip) = wisselstroom Ingang

L1 (witte stip) = gepulseerde stroom Uitgang

L2 (rode stip) = gepulseerde stroom Uitgang

De stroom wordt afwisselend gepulseerd naar L1 en L2. Dit zorgt ervoor dat de voor- en achterrichtingaanwijzers afwisselend worden geklokt. Het doel hiervan is om de belasting van het boordnet tot een minimum te beperken, zodat de richtingaanwijzers ook bij stationair toerental (met weinig spanning van de dynamo) goed blijven werken.

TIP: Door de elektronische aansturing van het knipperlichtsignaal is dit ook perfect voor richtingaanwijzers aan het stuur of iets dergelijks. In tegenstelling tot een mechanisch gestuurd relais (bijv. de ronde gelijkstroomplaatrelais van de oude PX-modellen) zullen richtingaanwijzers met een lagere belasting (bijv. als er slechts 10W-lampen worden gebruikt) ook werken.
De knipperlichtschakelaar wordt dan gewoon aangesloten op L1. L2 kan, maar hoeft niet, te dienen als uitgang voor een richtingaanwijzerlampje.

(VS)

OPMERKING: Piaggio betrekt zijn producten van verschillende fabrikanten in Europa en Azië. Het beeldmateriaal kan daarom afwijken van de geleverde goederen.
