Vespa achterrem arm omzetten naar T5 verstelbaar voor Vespa PX, Rally, Sprint

Ombouw naar een verstelbare remkabel Vespa PX, Rally, Sprint,

De slijtage van de remblokken van de voorrem van de PX-serie tot 1998 en de PK-XL kan zonder gereedschap mooi worden bijgesteld via de bekende schroef met deuk op de remkabel. Bij de Vespa PX125T5 is deze luxe zelfs bij de achterrem te vinden. Bij dit model had Piaggio al gezien dat de lastig te bedienen stelbout op een moeilijk bereikbare plek niet meer de standaard was. Het niet meer verkrijgbare originele Piaggio-onderdeel voor de T5 laten wij in uitstekende kwaliteit opnieuw produceren.

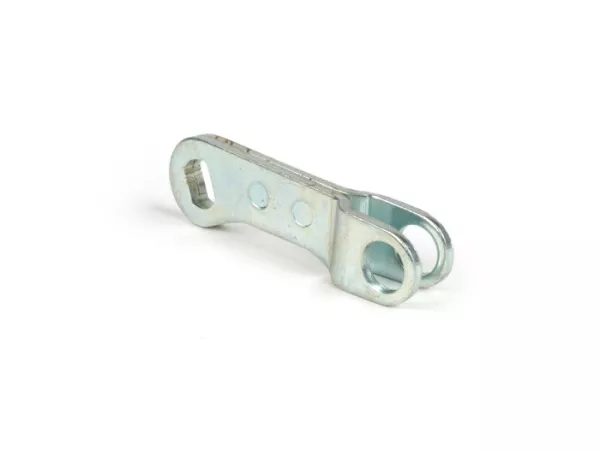

Remarm

Grotere remkracht bij dezelfde pedalkracht

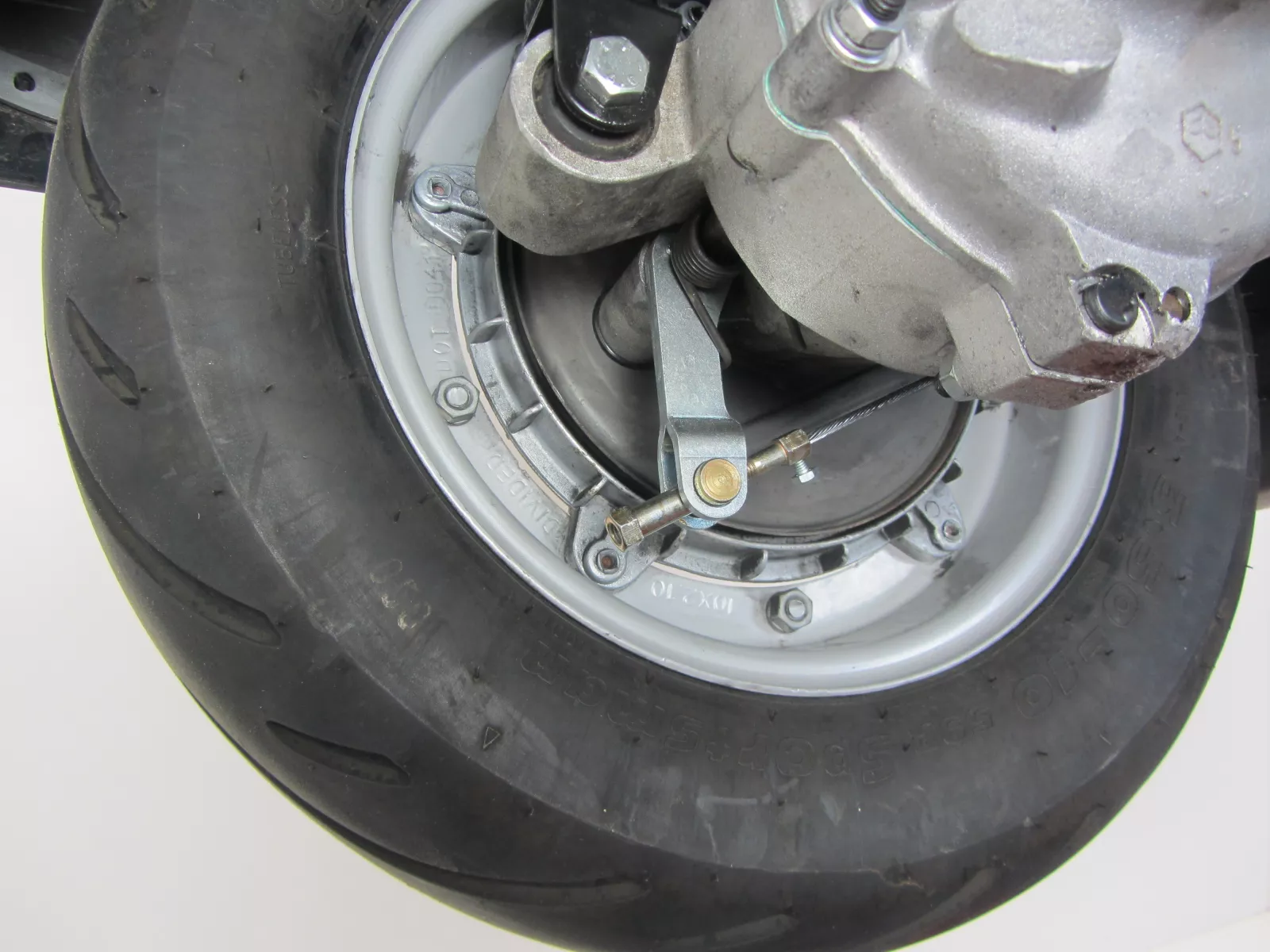

De remarm past op bijna alle Vespa Largeframe modellen en is een nuttige verbetering voor vooral de PX-modellen vóór 1984, evenals Rally, Sprint en andere, omdat de remarm langer is en bij dezelfde pedalkracht meer remkracht genereert.

Onze praktische ombouwkit

Met de ombouwkit kan elke PX naar de moderne standaard worden gebracht.

De oplossing voor perfectionisten met T5 remkabel

Om de ombouw uit te voeren, moet er een gleuf in de kabelgeleiding van het rempedaal worden gezaagd. De T5 remkabel heeft aan beide uiteinden een gegoten dop, waardoor deze niet meer door het eenvoudige gat in de kabelgeleiding van het pedaal kan worden gehaald. Daarnaast moet de M8 stelbout die in de PX-motorblokken aanwezig is, worden verwijderd en op het formaat van de remkabel tegenlager worden geboord.

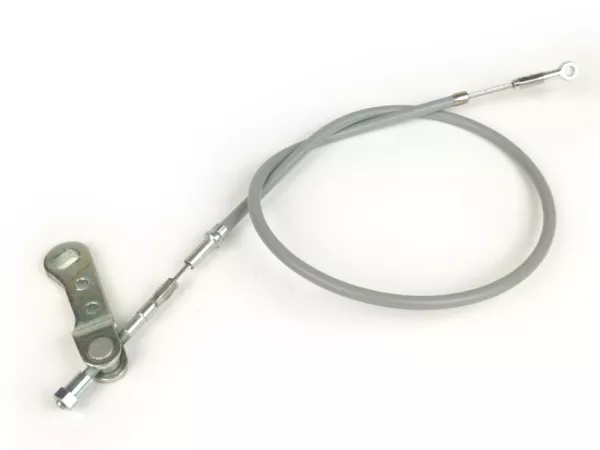

Ombouwset

De eenvoudige adapteroplossing

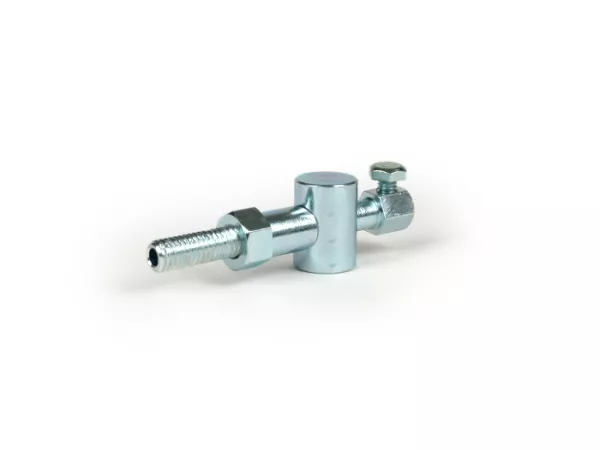

Voor degenen die de bovenstaande moeite willen vermijden, kan eenvoudig de variant met onze adapter voor de kabeldraad worden gebruikt: Als de remkabel niet volledig moet worden vervangen, bieden wij ook een snelle adapteroplossing aan.Adapteroplossing

Ombouw voor Largeframe Oldtimers

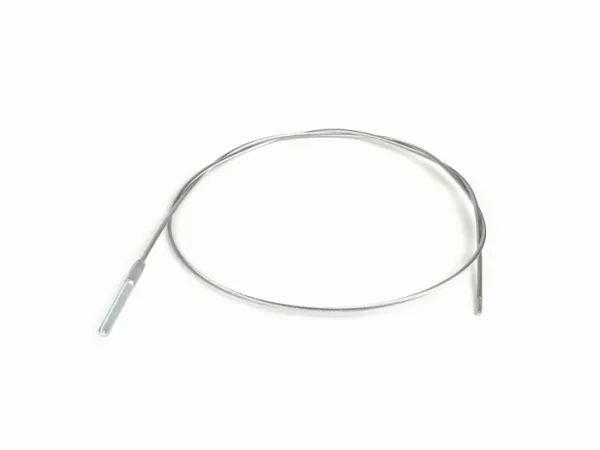

Voor de Vespa Largeframe modellen met een buiten gemonteerd rempedaal, zoals de Vespa Rally, Sprint, VNA, VNB, enz., kan de ombouw ook worden uitgevoerd met de adapter of met een losse remkabel, die aan één uiteinde het juiste draad heeft.Remkabel

De eenvoudige installatie aan de hand van een Vespa PX

Hier tonen we kort de ombouw aan de hand van een Vespa PX. Om de remarm te vervangen, is het noodzakelijk de remnokken te verwijderen. Om toegang te krijgen tot de nokken moeten de achterwiel en de remtrommel worden gedemonteerd.

Achterwiel en remtrommel demonteren

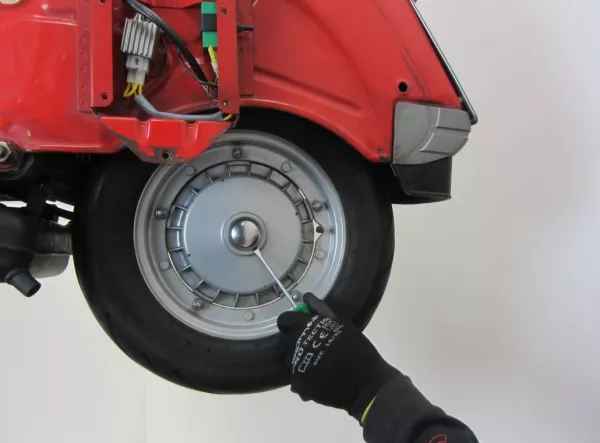

Dekkap en Pinnen verwijderen

Dekkap en pinnen verwijderen

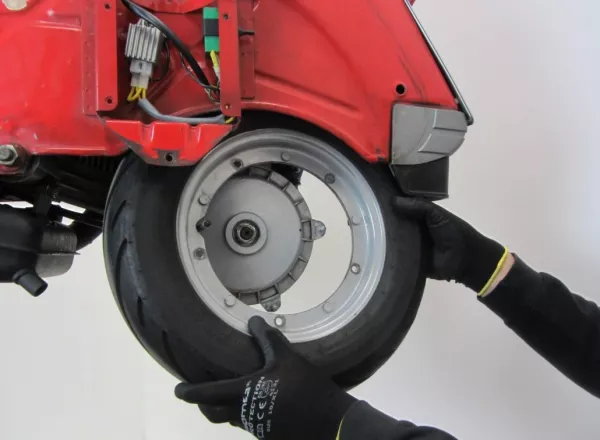

Achterwiel demonteren

Achterwiel demonteren

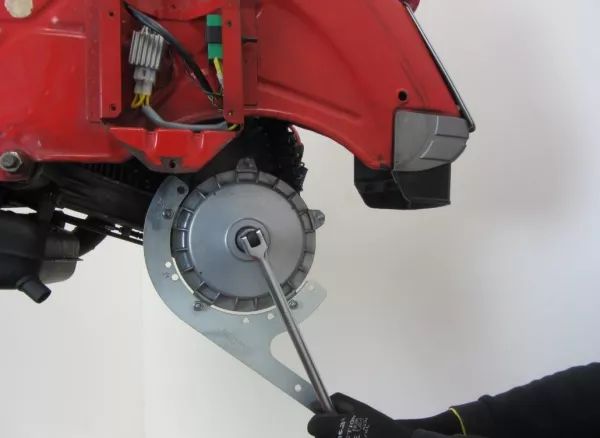

en vervolgens de Remtrommel verwijderen. Zonder Slagmoersleutel is het Hulpgereedschap voor Vespa en Lambretta remtrommels echt een hulp.

Remtrommel verwijderen
Als de remtrommel verwijderd is, zijn de remblokken goed bereikbaar. Het is hier handig om naar de positie van de remnokken te kijken. Als de nokken, zoals hier in de afbeelding met een onbehandeld rempedaal, bijna 45° naar de remblokken zijn gekanteld, is dat een teken dat de Remblokken bijna versleten zijn.

Remblokken

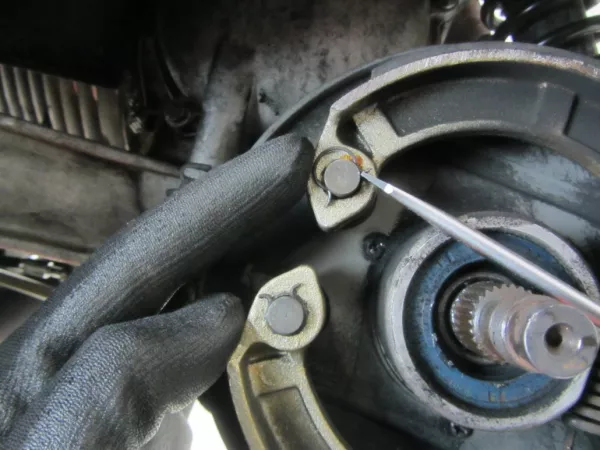

Om de remnokken iets uit de geleiding te trekken, moeten de Remblokken worden verwijderd. De Beveiligingsringen kunnen eenvoudig worden verwijderd. Let er echter op dat deze kleine vervelende dingen goed worden vastgezet, zodat ze niet wegspringen.

Beveiligingsringen verwijderen

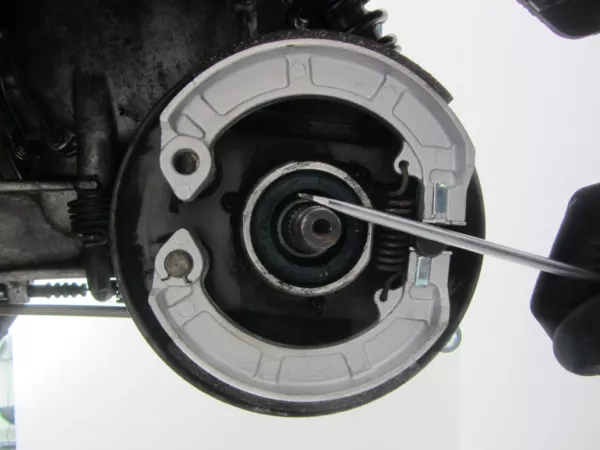

Met een bredere Schroevendraaier kunnen de blokken worden gespreid en één voor één worden verwijderd. Als de remblokken niet vervangen hoeven te worden, is het handig om de montagepositie op een van de remblokken te markeren. Zoals te zien is op de bovenstaande afbeelding, vertoont het slijtbeeld van de remblok die in contact komt een ander slijtagepatroon dan het remblok dat niet in contact komt. Daarom is het handig om de remblokken bij het hermonteren weer op hun vertrouwde plaats te zetten.

Verwijder de remblokken

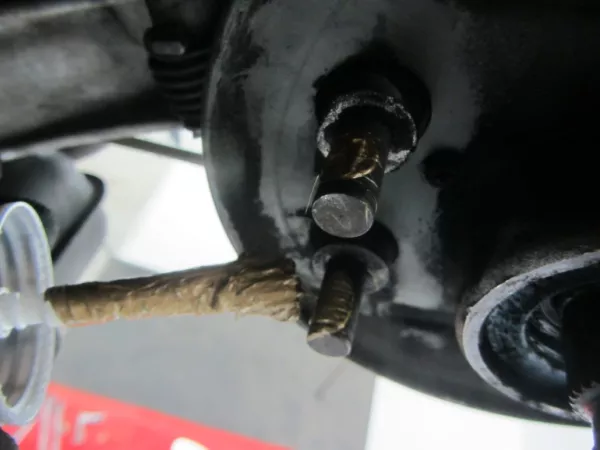

Na het uithangen van de veer voor de remarm is de Veiligheidspen bereikbaar. Als de pen verwijderd is, kan de Remnokk eruit getrokken worden en maakt de Veer en de remarm vrij.

Verwijder de remnokk

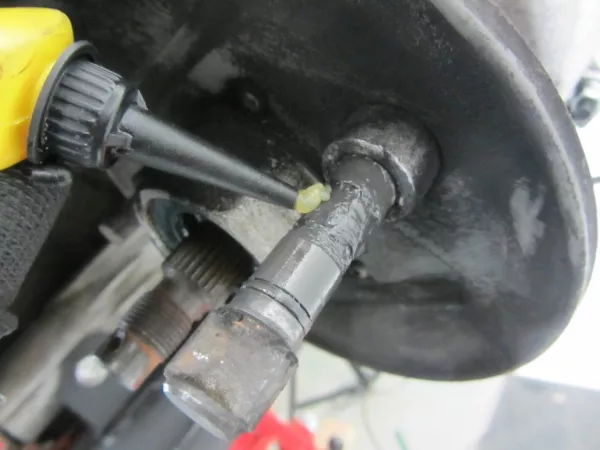

De remnokk heeft een uitsparing waarin een Vetcapsule voor langdurige smering is ingebracht. Vul dit indien nodig gewoon bij.

Vetcapsule bijvullen

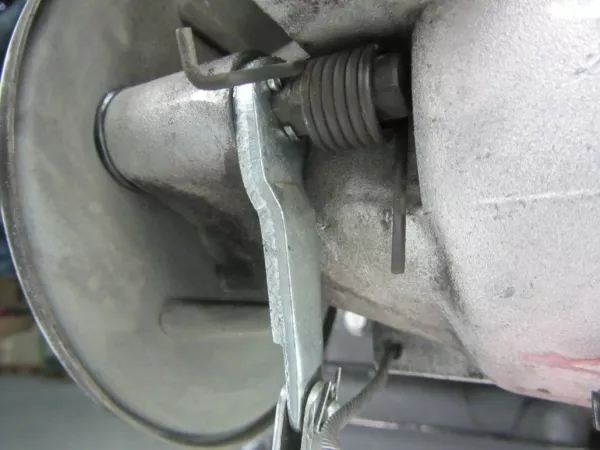

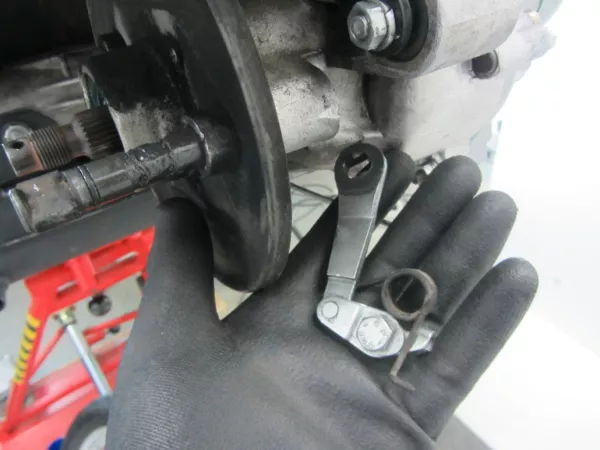

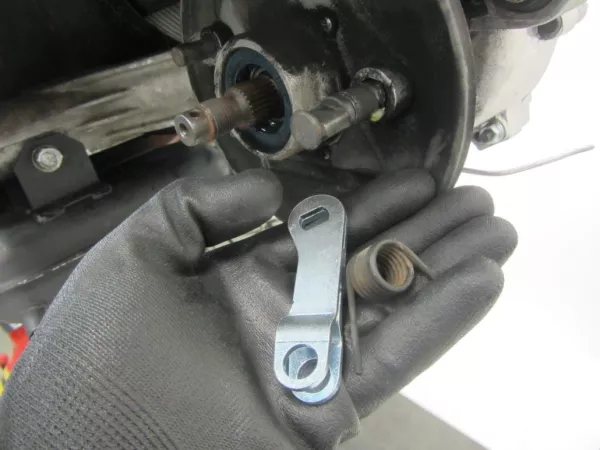

Als de remnokk is gesmeerd, kunnen de remarm en de veer gemonteerd worden.

Installeer de remarm en veer

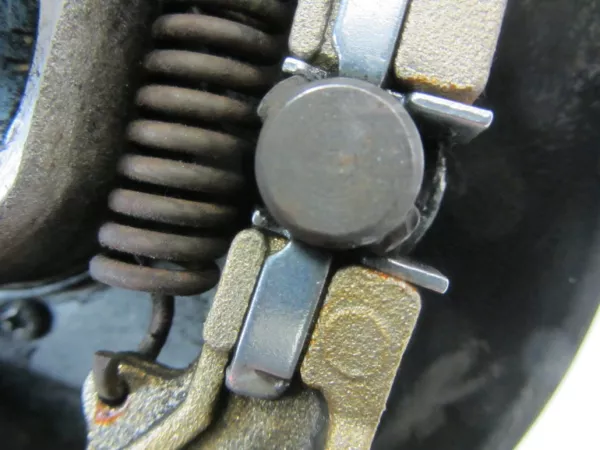

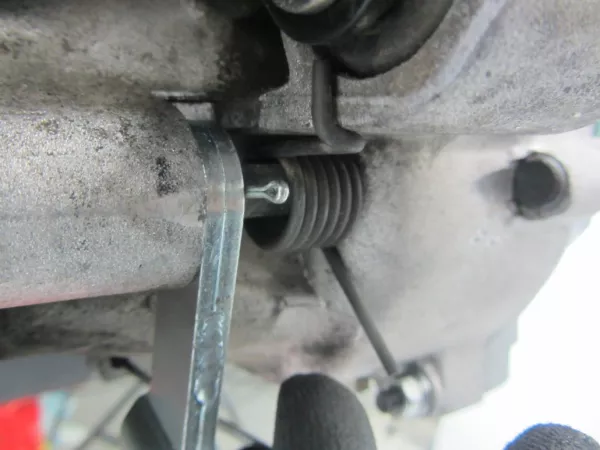

Vergeet niet de veiligheidspen in te hangen voordat je de veer inbrengt.

Installeer de veiligheidspen
In dit geval worden nieuwe remblokken gebruikt. Om de geleiders tegen corrosie te beschermen en vastlopen van de remblokken te voorkomen, wordt hier Kopervet aangebracht.

Breng kopervet aan
Met de hoofdas als ondersteuning kunnen de remblokken in de geleiders worden geplaatst.

Installeer de remblokken

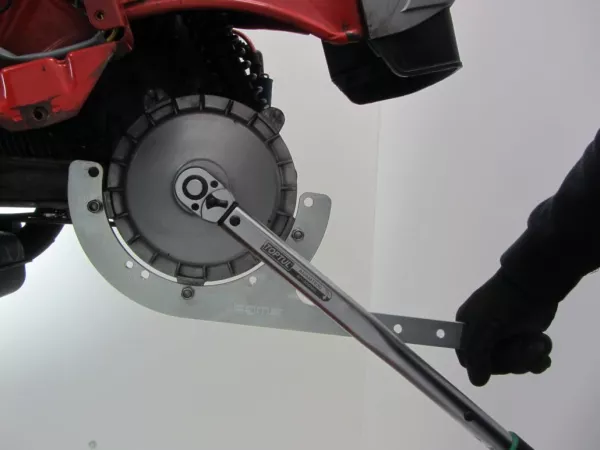

De Moer van de Lusso hoofdas met SW24 wordt bijvoorbeeld vastgedraaid met een koppel van 110Nm.

Moer vastdraaien

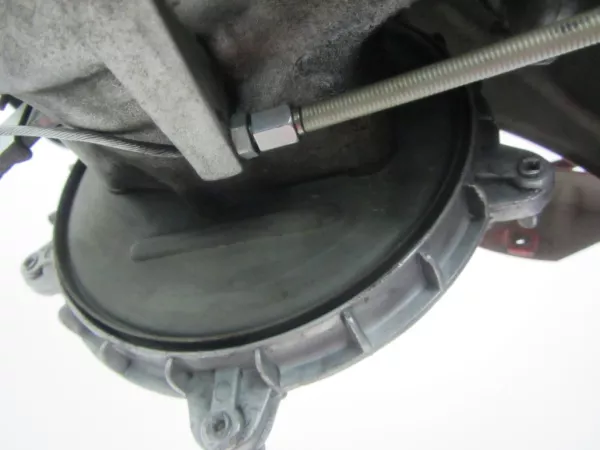

Controleer voordat je het oude binnenkabeltje inkort of de Stelschroef op "0" staat.

Controleer stelschroef

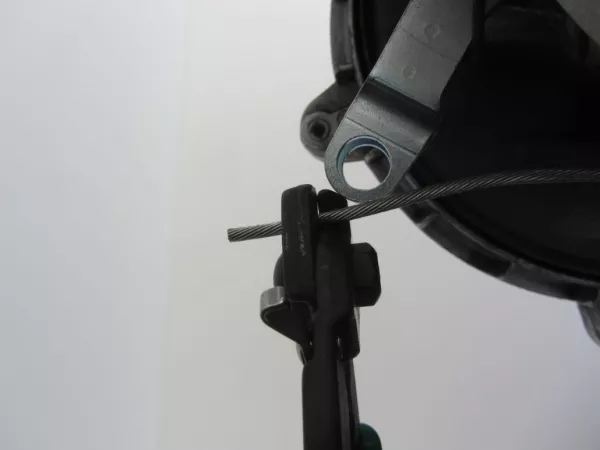

De benodigde lengte voor de adapter kan worden bepaald op basis van de stand van de remarm. De kabel moet tot het einde van de arm reiken. De Kabelknipper zorgt voor een schone en veilige snede zonder dat de kabel gaat rafelen.

Bepaal de kabel lengte

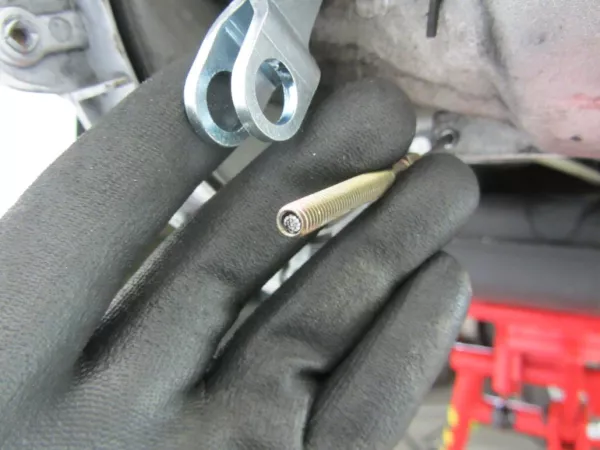

Schuif de adapter tot het einde van de binnenkabel en zet deze vast met de klemschroef. Controleer na de eerste testremmen of het uiteinde van de kabel nog op dezelfde positie zit. Zo niet, controleer dan de klemschroef en draai deze opnieuw vast.

Bevestig de adapter

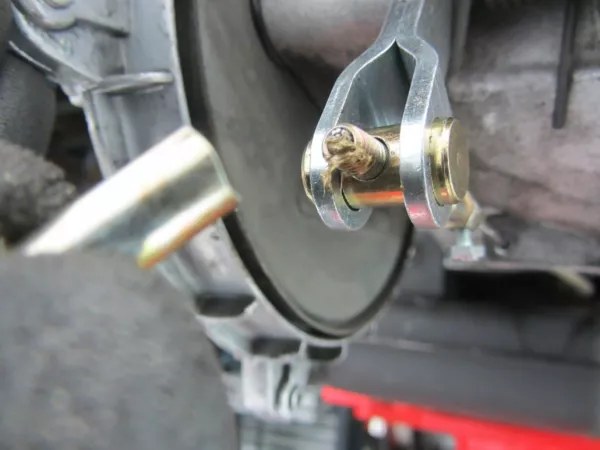

Zorg ervoor dat de stelmoer op de adapter altijd gemakkelijk te verplaatsen is en niet vastcorrodeert, ook hier kan wat kopervet gebruikt worden.

Kopervet op de adapter
Monteer het achterwiel weer en de wilde rit kan doorgaan.

Achterwiel monteren
Autor
Alex Stroh
