Pistons d'origine Piaggio destinés aux moteurs quatre temps de 125cc à refroidissement liquide de la gamme LEADER, équipés d'une culasse à quatre soupapes. Ces pistons sont conçus pour la remise en état de l'ensemble cylindre-piston et sont proposés en quatre catégories dimensionnelles adaptées aux différentes classes de cylindres.
Selon les dimensions du cylindre, les catégories A, B, C et D, également désignées par les chiffres 1, 2, 3 et 4, sont disponibles. Cette classification permet de sélectionner la dimension de piston appropriée au cylindre existant lors d'un remplacement. Un appairage précis est indispensable pour respecter le jeu prescrit entre le piston et le cylindre et garantir une réparation du moteur conforme aux exigences techniques.
LEADER est la désignation d'une famille de moteurs développée par le groupe Piaggio. Ces moteurs ont été produits dans différentes cylindrées ainsi qu'en versions refroidies par air ou par liquide. Ils ont été utilisés sur de nombreux scooters de plusieurs marques, notamment Vespa, Piaggio, Gilera, Aprilia et Derbi.
La version LEADER LC 125cc présentée ici est un moteur monocylindre quatre temps à refroidissement liquide, doté de quatre soupapes et d'un arbre à cames en tête. Ce moteur possède une cylindrée réelle d'environ 124cc, un alésage de 57mm et une course de piston de 48,6mm.
L'abréviation LC signifie Liquid Cooled, c'est-à-dire refroidissement liquide. La chaleur est évacuée par un circuit de liquide de refroidissement, ce qui permet de réguler la température des composants du moteur soumis à des contraintes thermiques importantes.
La transmission de la puissance s'effectue par un variateur automatique. Selon le modèle de véhicule et l'année de fabrication, ces moteurs ont été équipés de différents systèmes d'alimentation en carburant.
La famille de moteurs LEADER comprend plusieurs versions techniquement différentes. Pour choisir la bonne pièce de rechange, il ne suffit donc pas d'identifier le moteur comme appartenant à la gamme LEADER. Il faut également tenir compte de sa version précise. Ces pistons sont destinés aux moteurs correspondants de 125cc à refroidissement liquide et à quatre soupapes.
Piaggio propose ces pistons en quatre classes dimensionnelles. Ces catégories tiennent compte des variations de dimensions prévues lors de la fabrication des pistons et des cylindres.
Les versions disponibles sont les suivantes :
Les catégories A à D correspondent à différentes classes dimensionnelles comprises dans les dimensions standard du cylindre. Il ne s'agit pas de cotes de réparation majorées conventionnelles, qui nécessitent un réalésage du cylindre usé à un diamètre sensiblement supérieur.
Avant toute commande, la catégorie nécessaire doit être déterminée à partir du marquage du cylindre et des dimensions réellement mesurées. Les différentes catégories ne doivent pas être interchangées sans contrôle dimensionnel approprié.
Le piston présente une calotte à surface métallique brillante, avec des évidements spécialement profilés. Ces contours sont adaptés à la géométrie de la chambre de combustion et à la disposition des soupapes de la culasse à quatre soupapes correspondante.
La calotte du piston fait partie de la géométrie de la chambre de combustion et contribue, avec la culasse, à définir la forme de l'espace de combustion. Les empreintes de soupapes prévues dans la calotte tiennent compte du dégagement nécessaire au niveau des soupapes.
Sous la calotte se trouvent les gorges destinées aux segments du piston. L'ensemble des segments assure l'étanchéité de la chambre de combustion, contribue au transfert de chaleur vers la paroi du cylindre et régule le film d'huile de lubrification.

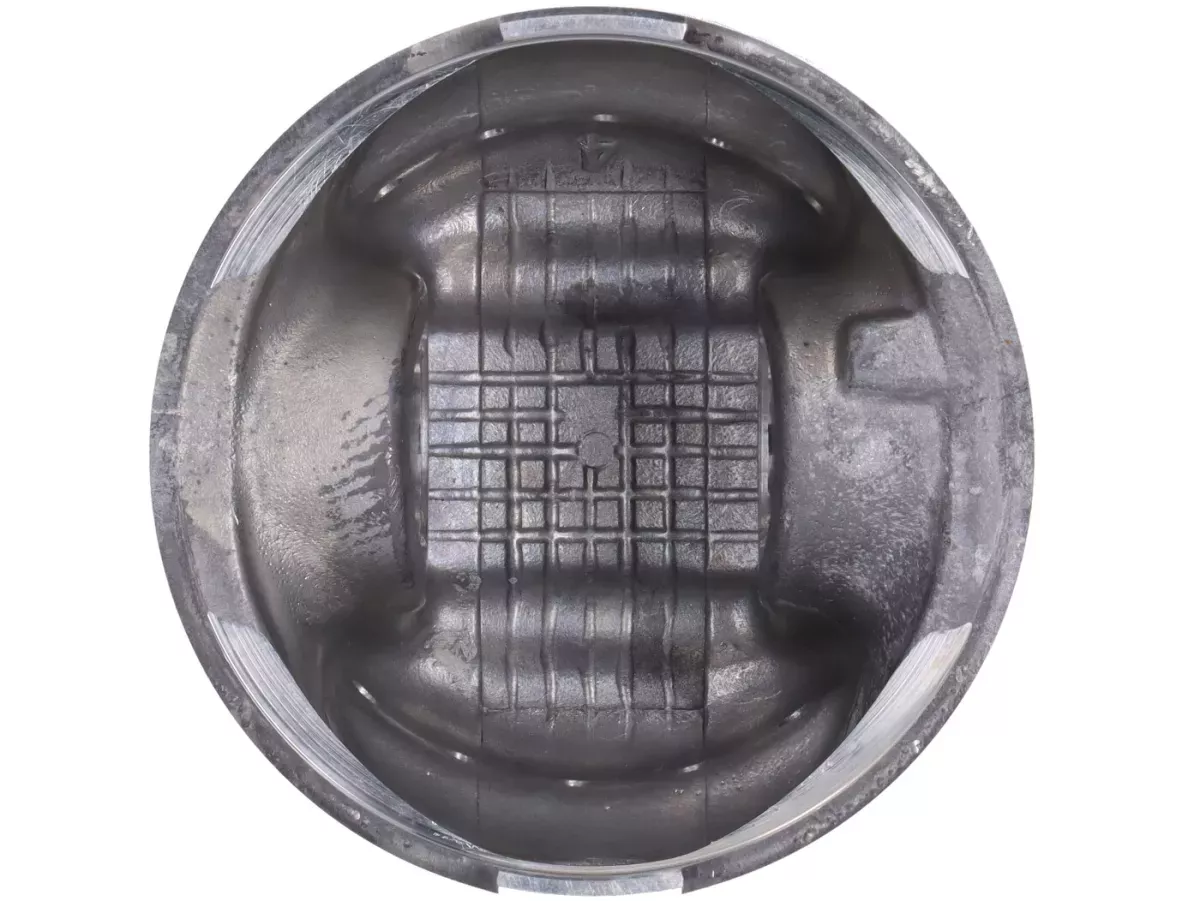

Les logements latéraux de l'axe de piston permettent de relier le piston à la bielle par l'intermédiaire de cet axe. Des nervures de renforcement et la structure interne du piston sont visibles sur sa face inférieure. Avec les logements de l'axe, ces éléments constituent la liaison mécanique sollicitée entre le piston et la bielle.

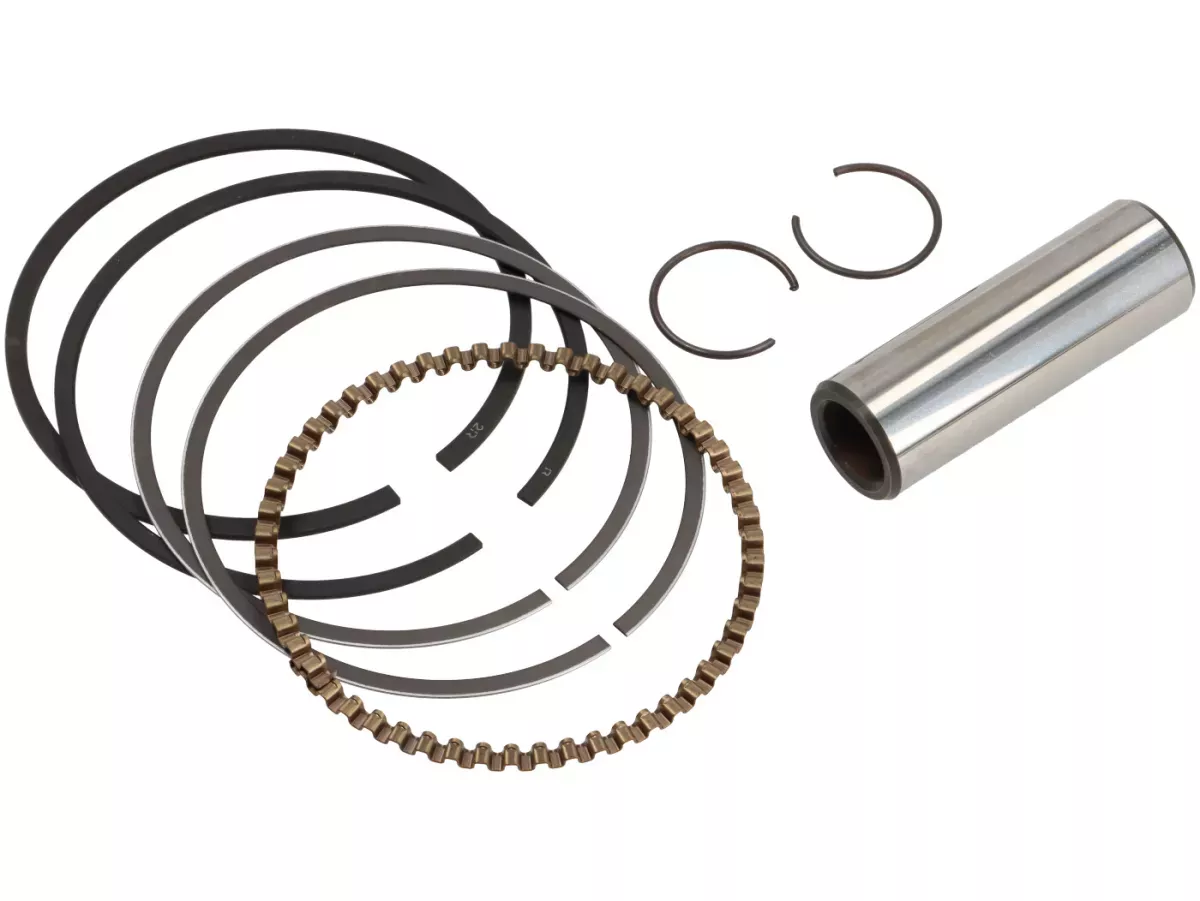

Outre le piston, les photos du produit montrent les segments correspondants, l'axe de piston et deux circlips de retenue de l'axe.
Le jeu de segments comprend deux segments de compression et un segment racleur d'huile composé de plusieurs éléments. Chaque segment remplit une fonction spécifique :
L'axe de piston assure la liaison articulée entre le piston et la bielle. Les deux circlips de retenue empêchent tout déplacement latéral de l'axe pendant le fonctionnement du moteur.
Lors du montage, il est impératif de respecter le sens de montage prescrit des segments, leur jeu à la coupe et le positionnement des ouvertures. Il faut également veiller au bon positionnement des circlips de retenue de l'axe de piston.
La liste de compatibilité concerne les versions correspondantes équipées du moteur Piaggio LEADER 125cc à quatre soupapes et à refroidissement liquide. Certaines gammes de véhicules ayant reçu différentes versions de moteur, il est nécessaire de vérifier la version du moteur, la référence d'origine et la catégorie dimensionnelle du piston avant toute commande.
Avant de remplacer le piston, il convient de contrôler l'état du cylindre. Il faut notamment examiner l'alésage pour détecter toute usure ou détérioration et mesurer le diamètre réel du cylindre.
La catégorie de piston appropriée doit être sélectionnée conformément aux prescriptions du fabricant et aux dimensions relevées. Le jeu prescrit entre le piston et le cylindre doit impérativement être respecté. Le choix d'un piston uniquement à partir du modèle de véhicule ou de son année de fabrication ne suffit pas à garantir une compatibilité correcte.
Le jeu à la coupe des segments, le sens de montage du piston, la disposition correcte des segments et la fixation sécurisée de l'axe de piston doivent également respecter les spécifications techniques.
Dans le cadre de la réparation, il est également recommandé de contrôler la bielle, le palier de l'axe de piston, la culasse et le mécanisme de distribution. Si d'autres composants présentent des signes d'usure ou des dommages, ils doivent également être réparés ou remplacés.
Le choix correct du piston et son montage dans les règles de l'art sont essentiels pour garantir une étanchéité fiable de la chambre de combustion, une dissipation thermique maîtrisée et un fonctionnement correct du moteur.
Avec quatre catégories de pistons disponibles, Piaggio permet de sélectionner la version dimensionnelle adaptée au cylindre existant lors de la réparation d'un moteur LEADER LC 125cc.
Ces pistons d'origine sont destinés à la remise en état techniquement correcte des moteurs correspondants à quatre soupapes et à refroidissement liquide. Le critère déterminant n'est pas seulement la compatibilité avec le modèle de véhicule, mais surtout l'appairage précis entre le piston et le cylindre.
Une solution de remplacement adaptée à la réparation et à la réfection professionnelles des moteurs quatre temps de 125cc équipant de nombreux modèles Vespa, Piaggio, Gilera, Aprilia et Derbi.
