TECHNIKINFO

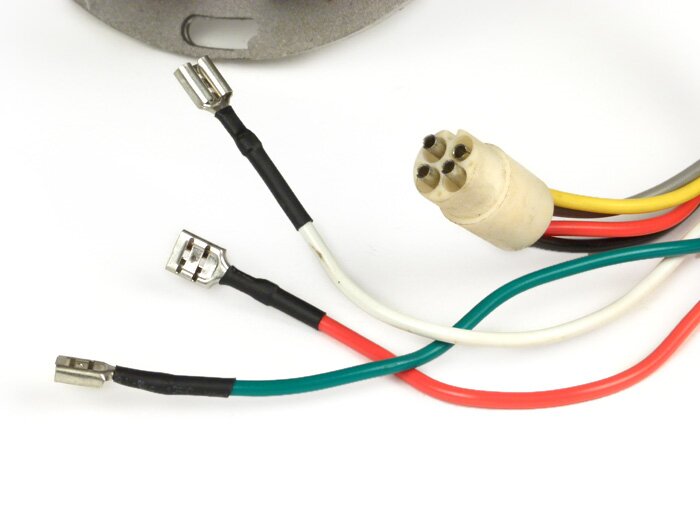

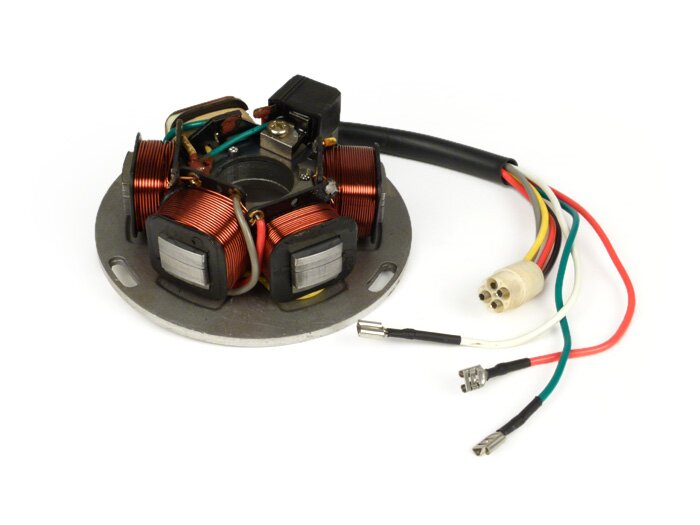

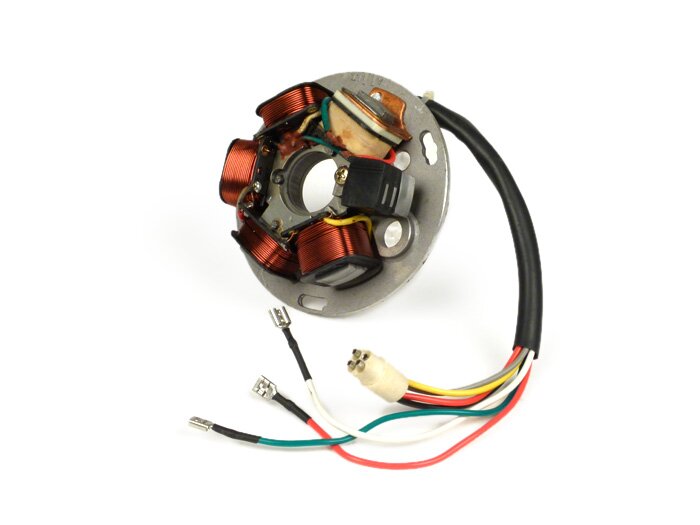

Trois câbles libres (couleurs de câble vert, rouge, blanc) sont équipés chacun d'un connecteur plat et sont destinés à la connexion avec le CDI côté moteur, les quatre autres câbles (couleurs de câble rouge, noir, jaune, gris) sont regroupés dans un connecteur rond et sont destinés à la connexion avec le faisceau de câbles côté véhicule.
CONSEI
L Cette plaque de base d'allumage peut également être utilisée dans les anciens véhicules Vespa PX avec batterie (1982-1984).
Ici, à l'origine, des connecteurs plats étaient utilisés au niveau du faisceau de câbles du véhicule. Il faut donc soit couper le connecteur rond et y fixer des connecteurs individuels, soit équiper le faisceau de câbles du véhicule d'un connecteur rond.
L'affectation des câbles ici comparée aux modèles PX allemands
:Version à fiche plate | Version connecteur rond |
violet | gris |
rouge | rouge |
jaune | jaune |
noir | noir |
