TUTORIAL - Vespa PX squeeze edge
Venerdì 28 Febbraio, 2020

Come misuro la banda di squish sulla testa del cilindro?

Nel nostro secondo tutorial, spieghiamo come misurare e regolare la banda di squish su un cilindro bgm177. Il procedimento si applica anche ad altri cilindri, ma le misure variano in base al produttore e all’utilizzo.

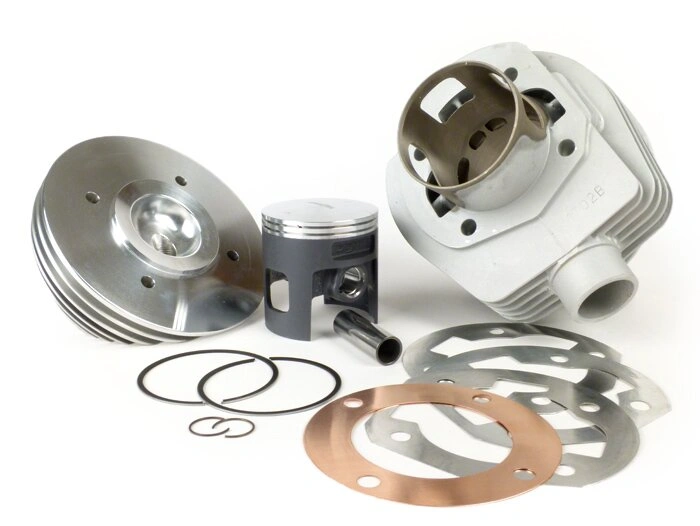

Cilindro bgm177

Nel caso del motore Platonika, il cilindro bgm177 è stato montato a secco: pistone senza fasce e solo con il cuscinetto superiore. Così si può smontare più volte senza rischi.

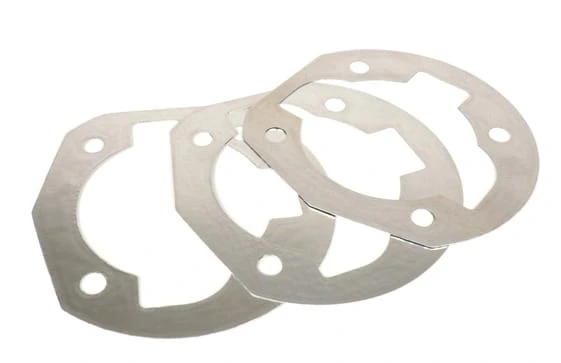

Il bgm177 viene fornito con spessori da 0,2 / 0,4 / 0,6 mm. Vedi qui.

Si monta il cilindro senza guarnizione di base. Per la misura si usa stagno morbido da 2 mm.

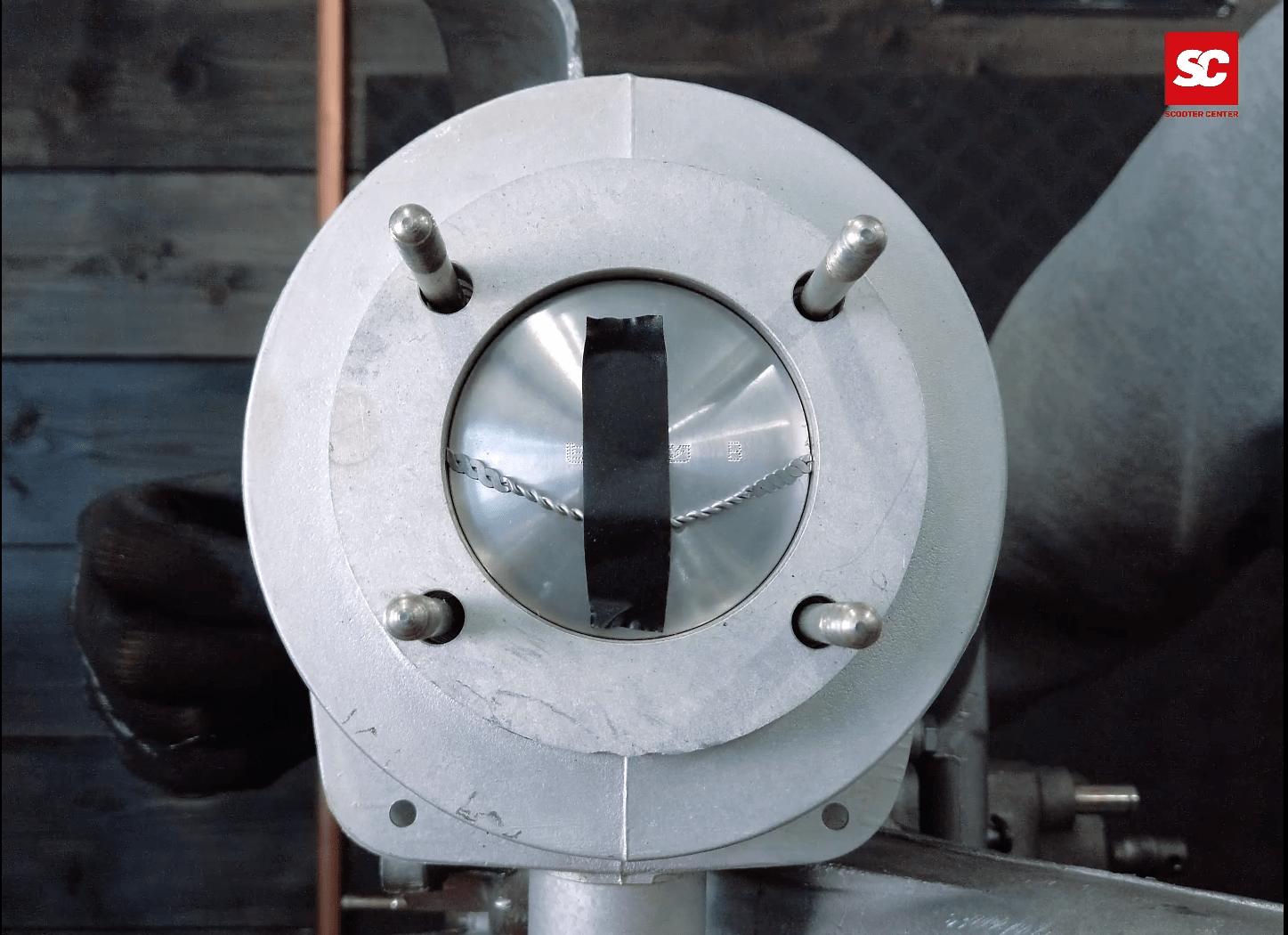

Lo stagno va fissato sopra il pistone, parallelo all’asse del pistone.

Stagno

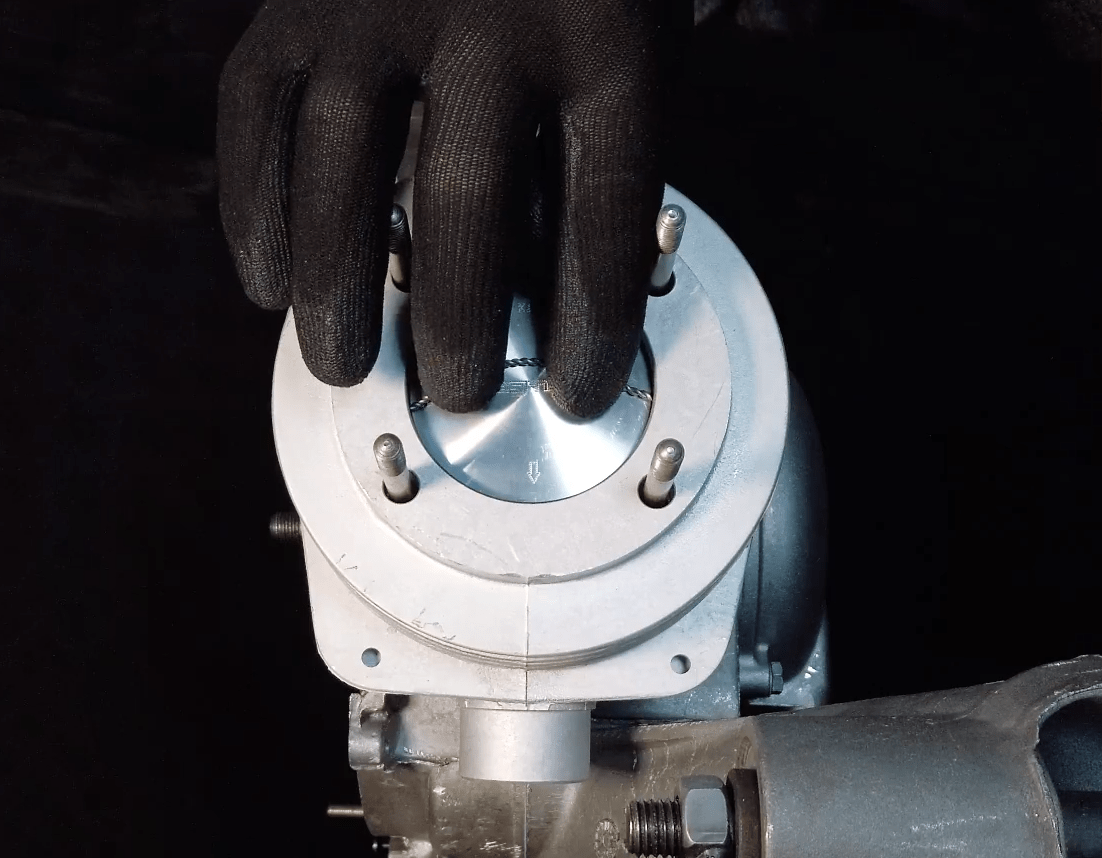

Dopo aver montato la testa, si ruota l’albero attraverso il PMS. Lo stagno viene schiacciato e rappresenta la banda di squish reale.

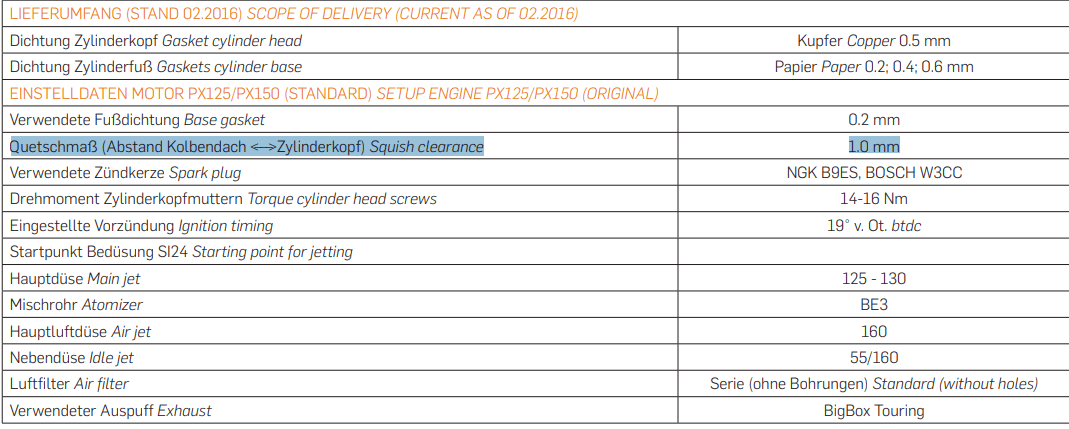

Si misura con il calibro. Risultato: 0,62 mm. La scheda tecnica indica come ideale 1 mm.

squish

Come regolo lo squish?

Per passare da 0,62 mm a 1 mm si aggiunge una guarnizione base da 0,4 mm.

Bullone Tutorial Vespa PX
