Lambretta Dellorto SH1/18, SH1/20 et SH2/22 - aperçu de la gamme de carburateurs


Réglages des carburateurs pour Lambretta Series 3 (Li, Special, TV, GT, SX, DL/GP 125-200cc) et LUI 75

Les carburateurs Dellorto SH1 et SH2 sont des composants centraux des scooters Lambretta, en particulier sur les modèles Series 3 et GP. Ils sont considérés comme extrêmement fiables et faciles à régler. Tu trouveras ici un aperçu complet des tailles, de la technique, des pièces de rechange et de la composition des gicleurs.


Tailles et domaines d'utilisation

La série SH1 était disponible en 18mm et 20mm de diamètre et a été développée pour des modèles comme le Li 125, le Li 150 et le Li 150 Special. La version de 18 mm était principalement utilisée sur le Li 125 et le Li 150, tandis que le SH1/20 était monté entre autres sur le TV 175, le TV/GT 200, le SX200 et le 125 Special.


Structure et caractéristiques techniques

Les carburateurs de la série SH sont de conception simple et robuste, idéale pour les moteurs deux temps. Ils fonctionnent avec un scooter plat qui régule le mélange d'air et de carburant. L'équipement en gicleurs est adapté à chaque type de moteur.

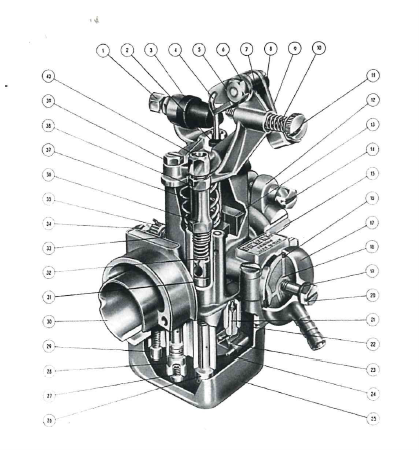

Vue éclatée et désignation des composants

Detaillierte Ansicht des Vergasers und Bezeichnung der Teile:

Schéma de la carburation :

Lista en dos columnas
  1. Vis de butée de traction
  2. Vis de réglage Levier
  3. Capuchon de protection du câble
  4. Curseur de gaz
  5. Tringlerie
  6. Contre-écrou
  7. Axe du levier
  8. Levier de la tringlerie
  9. Vis de réglage + ressort
  10. Vis de réglage du levier + ressort
  11. Vis de segment
  12. Bague d'arrêt Douille
  13. Vanne de gaz
  14. Circlip
  15. Adaptateur isolant
  16. Douille de la tubulure d'aspiration
  17. Raccord d'essence
  18. Filtre à essence
    19-20. Vis de fixation de la tubulure d'aspiration
  19. Aiguille du flotteur
  1. Chambre du flotteur
  2. Flotteur
  3. Axe du flotteur
  4. Couvercle de la chambre du flotteur
  5. Gicleur de starter
  6. Gicleur principal
  7. Tube de mélange (atomiseur)
  8. Gicleur de ralenti
  9. Corps du carburateur
  10. Curseur de starter
  11. Ressort de rappel du starter
  12. Vis de ralenti
  13. Vis de la chambre du flotteur
  14. Vis de ralenti
  15. Capuchon du starter
  16. Ressort de rappel Vanne de gaz
  17. Régulateur de tirage
  18. Vis de fixation

Pièces de rechange et d'usure

SH1 et SH2 sont tous deux disponibles en tant que pièces neuves complètes. Il existe en outre un vaste choix de pièces de rechange : Aiguilles de flotteur, joints, buses, atomiseurs, etc.

Équipement standard des gicleurs (tableau comparatif)

Tableau des carburateurs
Modèle Carburateur Vanne Tube de mélange Gicleur principal Gicleur de ralenti Gicleur de démarreur Hélice
Li 125SH1/185914-15899-1994250½
Li 150SH1/185914-25899-11054550½
Li 125 SpécialSH1/205914-25899-499*4550½
Li 150 SpécialSH1/185914-15899-21014550½
TV 175SH1/205914-15899-21065050½
TV/GT 200SH1/205914-15899-21084850½
SX 150SH1/205914-25899-51024550½
SX 200SH1/205914-15899-21034850½
DL/GP 125SH1/205914-25899-4984550½
DL/GP 150SH2/227895-25899-411845501-2
DL/GP 200SH2/227895-15899-2118**45501-2
Lui 75SH1/205914-15899-66845501

* Sur la Special 125, différents gicleurs principaux ont été montés pendant la production. Outre la 99, il y avait aussi les 103, 105 et 107 - avec un tube mélangeur 5899-5, la 107 fonctionnait le mieux selon notre expérience.
** Une buse principale 123 a également été utilisée sur le DL/GP 200.

Pièces de buse et composants en détail

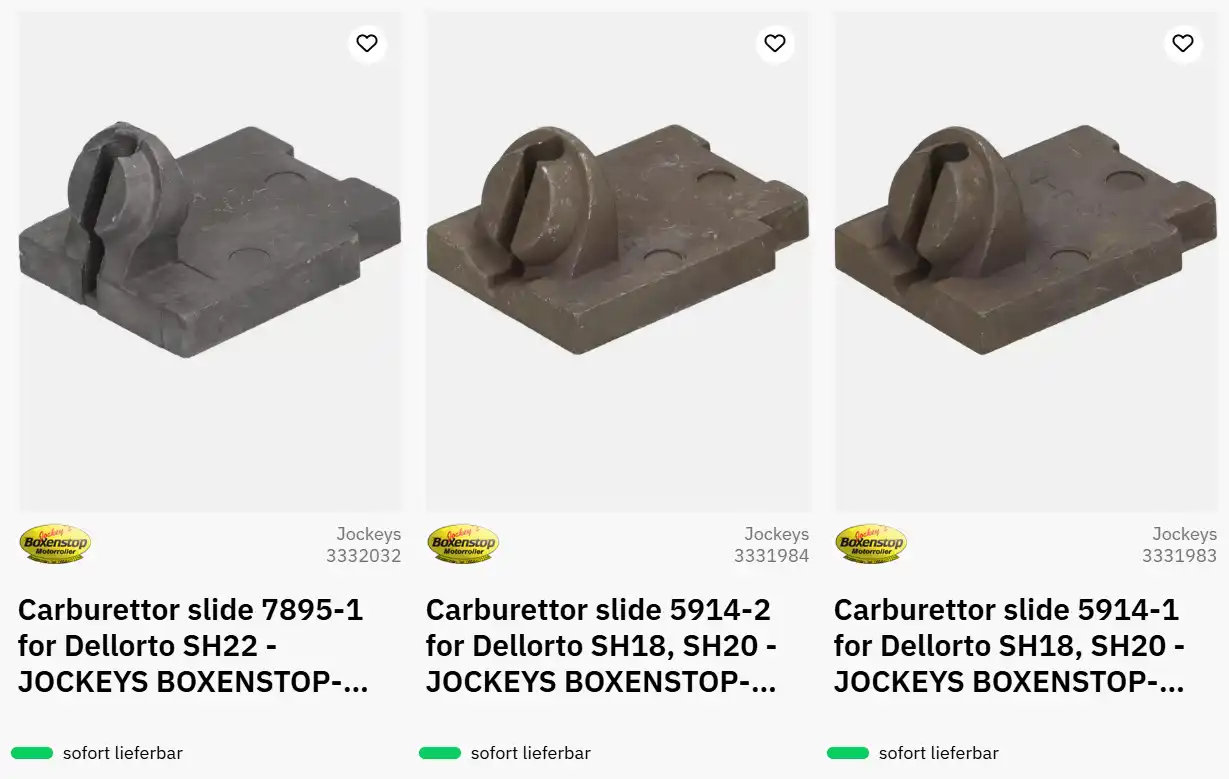

  • Les vannes de Jockey's Boxenstop qui ont un plus grand cut-out à l'arrière sont pour un mélange pauvre sur les petits moteurs :
Jockey’s Boxenstop

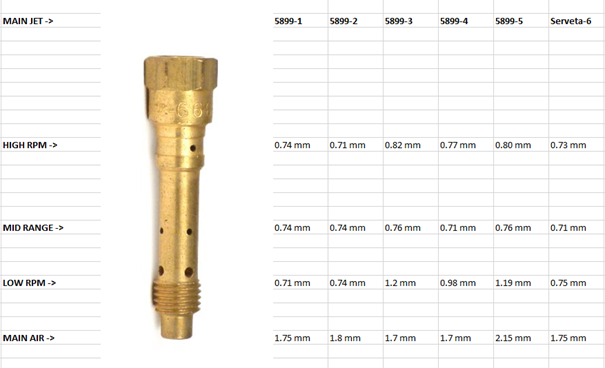

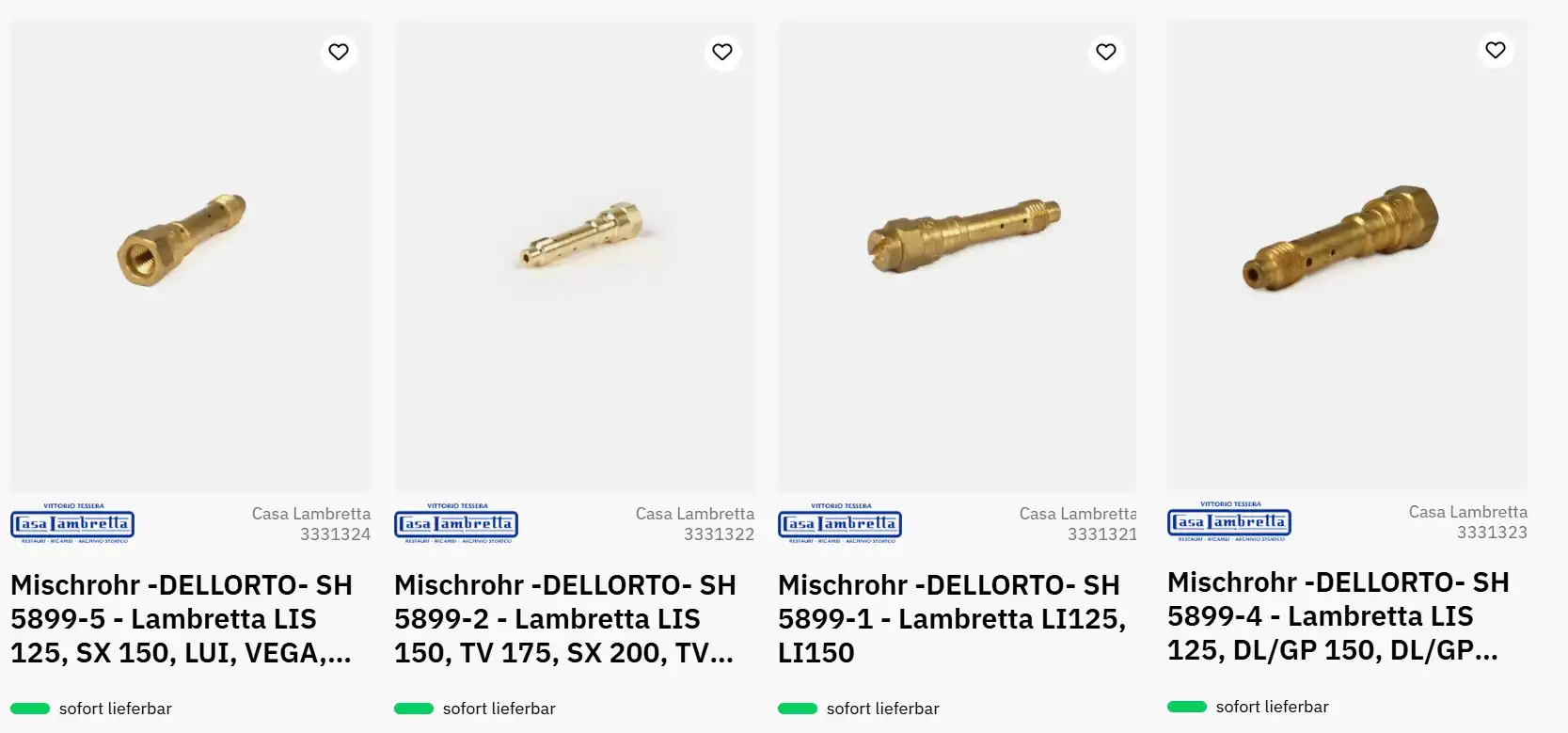

Voici les différences entre les tubes de mélange SH expliquées en bref.
Unterschiede

Plus les trous sont grands, plus le mélange est pauvre dans la zone correspondante.

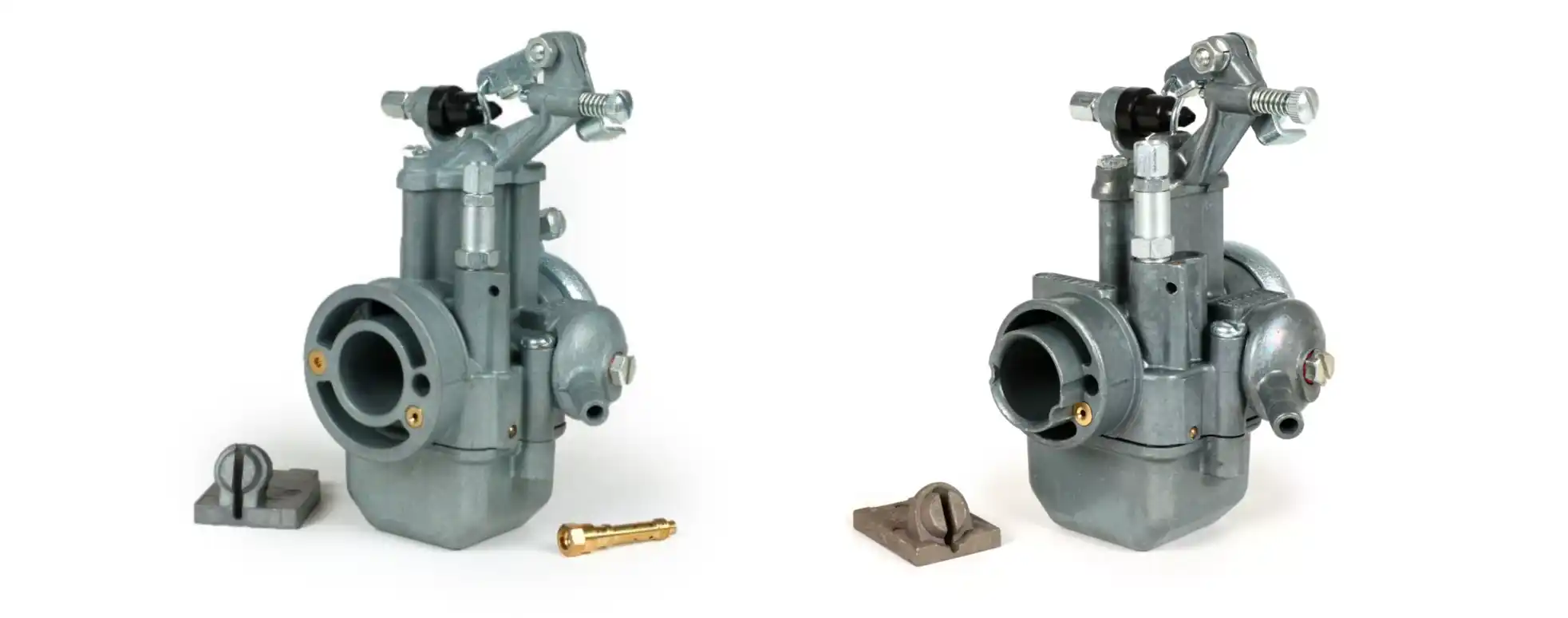

Acheter des carburateurs SH complets comme pièces neuves :

Komplette SH-Vergaser

Numéros de pièces d'origine Innocenti pour les autres Nerds

  • SH1/20 pour DL 125 : 00412484
  • SH2/22 pour DL 150 : 00412483
  • SH2/22 pour DL 200 : 00412485
  • SH1/18 pour Li 125, Li 150, LiS 150 : 00412441
  • SH1/20 pour LiS 125, SX 150 : 00412442
  • SH1/20 pour TV 175, TV 200, SX 200 : 00412443
  • SH1/20 pour Lui 75 : 00412461
Autor
Philipp Montforts
