Porte-filière - BGS Technic

Porte-filière BGS Technic – pour la réalisation manuelle de filetages extérieurs

Les porte-filières BGS Technic sont conçus pour maintenir et actionner manuellement des filières de filetage. Ils permettent de réaliser de nouveaux filetages extérieurs ainsi que de reprendre des filetages extérieurs existants adaptés. Les produits sont disponibles en différentes versions pour différentes dimensions de filières.

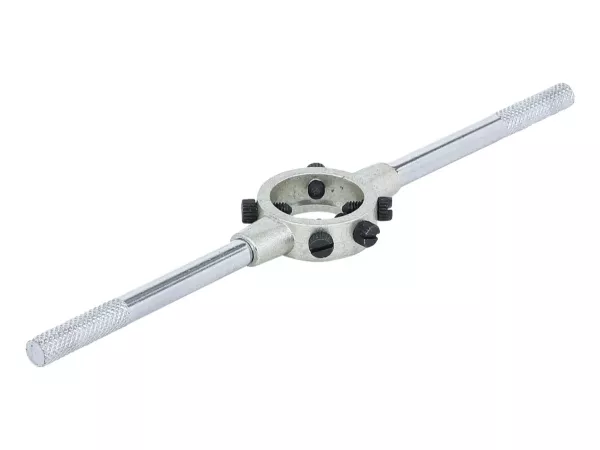

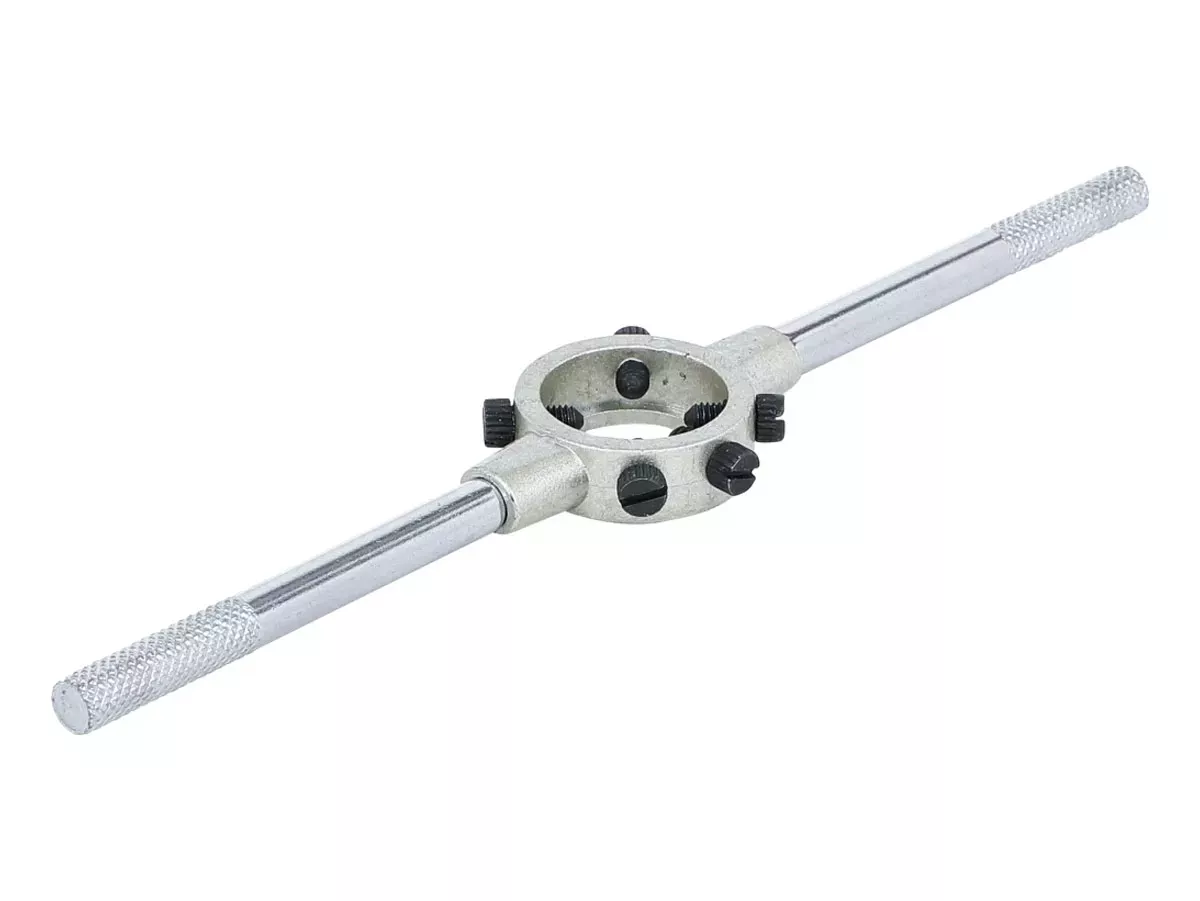

La tête circulaire du porte-outil reçoit la filière de manière sûre. Plusieurs vis de serrage maintiennent l'outil en place et empêchent tout mouvement indésirable de la filière dans le porte-outil. Deux poignées en acier opposées permettent de transmettre de manière contrôlée le mouvement de rotation nécessaire au filetage.

Tête de porte-outil avec cinq vis de serrage

La tête du porte-outil est fabriquée en zinc moulé sous pression et dispose de cinq vis de serrage pour fixer la filière. Les vis disposées radialement assurent un maintien sûr de l'outil de filetage dans le porte-filière.

Les produits étant conçus pour différentes dimensions de logement, le porte-filière doit être sélectionné en fonction du diamètre extérieur et de la forme de la filière utilisée.

Poignées en acier pour une transmission régulière de l'effort

Les poignées en acier disposées de chaque côté permettent de guider le porte-filière à deux mains. Leur disposition symétrique permet de transmettre l'effort de rotation aussi régulièrement que possible à la filière. Cette configuration facilite un guidage contrôlé lors de l'amorce du filetage et pendant toute l'opération de coupe.

Selon la version, la largeur des poignées en acier est de 215 mm ou 315 mm. Les poignées sont dévissables et disposent de zones de préhension moletées à leurs extrémités.

Pour la réalisation et la reprise de filetages extérieurs

Le porte-filière est destiné à l'usinage manuel de filetages extérieurs. Avant de commencer le travail, la pièce doit être préparée de manière appropriée et la filière doit être positionnée bien droite par rapport à l'axe de la pièce. Un guidage incliné de l'outil peut altérer la qualité du filetage et endommager la filière ou la pièce.

L'utilisation d'un lubrifiant de coupe adapté au matériau usiné peut faciliter le processus de coupe et l'évacuation des copeaux. Une rotation périodique et contrôlée en sens inverse de la filière peut contribuer à fragmenter les copeaux produits pendant le filetage.

Caractéristiques du produit

• Porte-filière BGS Technic pour la réalisation manuelle de filetages extérieurs
• Pour la réalisation et la reprise de filetages extérieurs adaptés
• Tête de porte-outil en zinc moulé sous pression
• Cinq vis de serrage pour fixer la filière
• Poignées en acier dévissables avec zones de préhension moletées
• Selon la version, largeur des poignées en acier de 215 mm ou 315 mm
• Produits disponibles pour différentes dimensions de logement de filière

Consignes de sécurité

Utiliser uniquement des filières adaptées aux dimensions du logement du porte-filière concerné. Avant de commencer le travail, vérifier le positionnement correct et la fixation sûre de la filière. Porter des gants de protection appropriés et des lunettes de sécurité pendant l'usinage.
